ホーム | アルケミーオイル・パーツクリーナー・グリス > IOSファクトリー【IOSファクトリー】 Dシステム (17セオリー用)
商品詳細

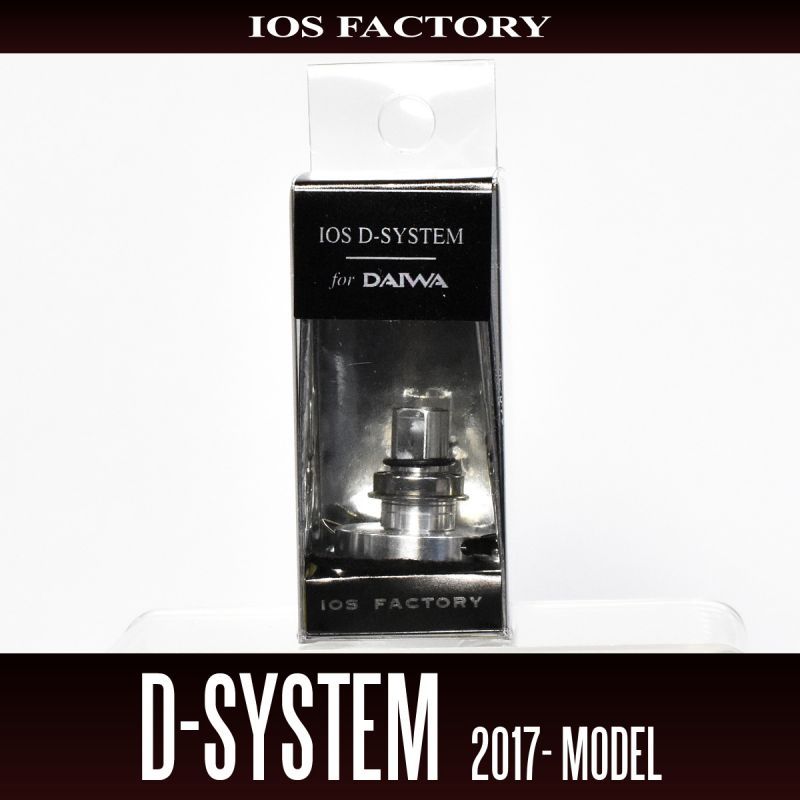

【IOSファクトリー】 Dシステム (17セオリー用)

販売価格: 4,000円 (税別)
[在庫あり]
数量:
 商品説明

〜〜 単なるラインブレイク防止のドラグから戦略としてのドラグへ 〜〜

   エリアトーナメントシーンで想定される1〜3lbラインを使用を限定とした
   瞬発力とパワーに優れるダイワのドラグシステムを、
   新開発のドラグユニットでトータル・ファインチューン
   低回転状態からスムースな立ち上がり
   さらに常用域での魚の走りにリニアに反応
   フッキングでジッ!と出て、ランディングでしっかりタメを作り、
   未だかつてない高レスポンスが貴方を勝利に導きます。

 IOS-Dシステム for ダイワ05&12系、13系、14系 商品説明

★ ここが違う!


1 高い回転精度
  スプールを精度の高いボールベアリングで受けることにより、ブレの少ない高い
  回転精度が実現。より繊細なドラグ制御が可能になりました。


2 100%マシンカットハウジング

  メインシャフトスプール受けを新開発の高精度マシンカットユニットで実現。
  マイクロピッチのドラグ制御をベースからバックアップ。


3 ドラグバネ・ホールド

  ドラグバネのテンションを安定化、精度の高いドラグ制御が実現。


4 安心サポートリング

  新設計のサポートリングをスプールとベアリングの間に装着することにより、
  ベアリングによる樹脂製のスプールの損傷を守ります。


5 新形状ドラグワッシャ

  マイクロピッチ制御の為に素材と形状を新開発したドラグワッシャが安定した
  面圧をキープ。高トルク時のスムースなスプール回転を実現。
  ※ IOS-Dシステムは専用に開発されたトータルシステムです。
     箇々の形状を真似ても性能は出ません。単なる模倣はリールのパーツを
     破損したり、著しく耐久性を落とすことがありますのでご注意下さいませ。



6 D-システム専用フィネスバネ

  スプールのスプラインの摩耗を軽減する低フリクション&心地よいサウンド。


 取付方法

★ 取り付け方法

1 リールよりスプールを取り外し、既存のドラグフェルトを外して、Dシステム付属フェルトに
  IOSしろくまドラググリスを両面たっぷり塗布したのち再度スプールに組み込みます。
  しっかりしたタメが特徴のシロクマグリスですが、滑らかさを優先させる場合は純正の
  ドラググリスをご使用ください。尚、2500番クラスは新品の純正フェルトを流用して
  ください。


2 メインシャフトのリングを外し、ボールベアリングを外した後シャフトピンを抜きます。
  (ピンは後で流用します)


3 スプール受けをメインシャフトから抜きます。


4 あらかじめフィネス対応ドラグバネを組み込んだ状態で、IOS-Dシステムユニットを
  メインシャフトへ取り付けます。バネはDシステム付属のバネを取り付けるか、
  既存のバネの流用も可能です。(要調整)

    ※バネレートを高くして音を大きくすることはスプール裏側のスプラインの摩耗を
      早めることがあります。


   Dシステム本体にバネを組付ける際にはバネにオイルを付けることでクリアな
   音になります。


  ※ 重要 **** スプール摩耗について *****
   Dシステムはスプール裏側のドラグが接触するスプライン部が摩耗しているものは、
   純正バネを流用して取り付けて下さい。摩耗が多いスプールにDシステム付属のバネ
   を装着すると溝が掘れやすくなり、部分的な摩耗が進む場合があります。
   また、ドラグ音を大きくするなどしてバネレートを上げた状態での使用も、純正リール
   同様に摩耗が早まり、本来のドラグ性能が出ないことがあります。
   極力摩耗していないスプールを使用し、ドラグ音は小さめでご使用下さいませ。


5 先ほど外したシャフトピンを差し込みます。


6 Dシステムの本体に付属の1mmワッシャをセットします。
  (注意:ラインの巻きあがりの状態によりワッシャの調整が必要になることがあります)


7 付属のベアリングを方向に注意しながら装着したのち、脱落防止の0リングを
  装着します。※ベアリングのフランジの向きに注意!


8 スプールをはめ込んでドラグ音の動作確認を実施します。
  付属のバネはフィネス用バネですが、既存のバネの装着も可能です(要調整)


 ******* 音が鳴らない場合 *******

ユニットを一度外して下記の図のように単独での動作確認をすると対応がスムースに
いきますのでご参照ください。

ケース1 スプールにバネが飛び出していてはまらないケース
  下記図のようにバネがスプールのスプラインより飛び出している為に正しく
  スプールにはまらずに音も出ない。


   対応 : ユニットからの飛び出し量を低く抑えると同時に音の強弱の
         調整も可能です。

   下記のようにバネ幅を狭く曲げ直す     バネの曲げで飛び出し量を調整


   ・バネがきちんとスプールにはまった例


ケース2  純正バネ等使用でバネの音質が悪い場合や
         ひっかかり感があるケース


   純正バネの末端がスプール裏側に接触している可能性もありますので
   下記のように末端を1〜2ミリカットしてください


ケース3  全て正しく装着されていてるが音がならない

   スプールのスプラインにバネが届いてない可能性がありますバネを少し広げて
   飛び出し量を増やすか、バネの凸部を斜め上に軽く曲げてスプラインに
   当たるようにしてください。特にワッシャを1.5mm以上増やすケースでは上記の
   処置が必要になります。

   バネの曲げで飛び出し量を調整


   バネがスプラインへ届いてない状態


   バネの先端を上向きへ曲げる       バネを曲げたことによりスプラインに
                                 きっちりとはまった例


ケース4  ドラグ音が悪い

   Dシステム付属のバネは基本イグジスト2004のスプールでベストな音がなる
   ようセッティングを施していますがスプール裏側のドラグが接触する
   スプライン部が摩耗しているものは、音質が悪くなる場合があります。
   その場合、バネを再度調整して頂くか、純正のバネの流用をお試しください

ケース5 12イグジスト系編

   12イグジスト純正バネを組み込むと、スプラインと接触せずに音がならない
   ことがあります。この原因として、ユニットの内側に十分にバネが収まらずに、
   バネの飛び出し量が少ないのが理由です。
   この場合、バネを指で縮めてバネ幅を少し狭くして再度装着すると、ユニットの
   内側にバネが蜜着し飛び出し量が増えます。

    12イグジスト系に純正バネを装着、バネがならない例


        指でバネ幅を少し狭くする     ユニットの内側にしっかりバネが密着し
                              バネの飛び出し量が増えて音が出る

 スプールとドラグノブが一緒に回ってしまう または ベールを起こすとドラグつまみに接触してしまう

リール機種や個体差によってはドラグユニットにきっちりとスプールがはまらずに、
ドラグつまみを締め付けると、スプール回転と同時にドラグノブが回ってしまうことが
あります。下記のようにしっかりとスプールを装着するか、装着する面がギリギリの
場合はDシステム付属のフェルトではなくフェルト厚が薄い純正ドラグフェルトを
ご使用ください。


      スプールがDシステムにきちんと       スプールがDシステムに
         装着されていない例            正しく装着されている例

 ラインの巻き上がりテスト

巻きムラ(順テーパー、逆テーパー)は付属のワッシャ(0.5mm、1.0mm、2.0mm)の
増減により調整してください。基本ベースは1.0mmです

 動作確認

ロッドにラインを通した後、実際にドラグの動作テストを実施します。ドラグ音が大きめ
だったり、ドラググリスが少ないとスムースにスプールが回転しませんので、バネの
テンションを弱めたり追加でドラグフェルトにしろくまグリスをたっぷりしみ込ませることで、
しっかりとしたタメを残しつつも安定したなめらかなドラグ制御になります。
さらに滑らかさを重視する場合は純正のドラググリスをご使用ください。
またスプールセンターがカラーの場合はDシステムの性能が100%発揮出来ませんので、
スプールセンターへベアリングを組み込む必要がありますのでお気軽にご相談
下さいませ。

 ドラグからキュルキュル音がする

原因 : ドラグ内に水が浸入している
       〈対策〉 ドラグ内をオーバーフォール  シロクマグリスを多めに塗布する。

原因 : ドラグノブをしめこみすぎてドラググリスがフェルトに付着していない
        〈対策〉 ドラグ内をオーバーフォール  通常の使用想定ライン1〜3lbを
              使用する。3lb以上使用の場合は純正のフェルトをご使用ください。

 日頃のメンテナンス

Dシステムはドラグフェルトやドラググリスが常に良好に保たれていないと効果を
発揮しません。専用フェルトは必ずIOSドラググリスを多めに塗布。
Dシステム本体ベアリングにはIOS-02を必要に応じて塗布してください。
日頃のメンテナンスは数回の釣行毎に実施。
特に雨の日後や大会の前後は毎回実施することを推奨致します。

* 専用フェルトは消耗品です。数ヶ月をメドに交換してください
  御購入は3枚入り525円(税込)で承りますのでお気軽にお問い合わせ下さいませ。


 ********************* 重要 ************************

御購入前に必ずお読み下さい

1 カラーの場合 : スプールセンターがカラーの場合満足な性能が出ませんので、
             ベアリングへの交換をお勧め致します。

2 保証対象外 : 本製品は改造部品に当たるためメーカー保証の適用外となります。

3 性能について : 本製品は性能を優先した競技用パーツでありリール部品の
              消耗を著しく早めることがあります。
              また社外スプールや適合機種以外の装着はスプールの破損や
              摩耗等により十分な性能が出ない場合があります。

4 ラインの巻きムラについて : 逆テーパー、順テーパー、ラインの巻きムラに
                     ついての微調整は付属のワッシャにて調整が
                     必要ですが、構造の特性上ラインの巻きムラは
                     完全には解消致しません。

5 取り付けに関して : 本製品の装着にはある程度のリール分解知識が必要です。
                分解時保護メガネ等で目を保護し鋭利なパーツでの
                怪我を防止下さい。

 対応機種

ダイワ 2004番以下のリール使用想定ライン3lb以下に対応です
       必ず適合を確認の上お求め下さい。


◆17セオリー系  2004、2004H(これ以外は現物確認が必要です)

17セオリーはメインシャフト径が4mmと従来品より太くDシステムは17セオリー専用のタイプのみ適合となります

   詳細な適合は、取り付けするスプールシャフトの径を実測してお求め下さい
