【シマノ用】レベルワインドシャフト CHR

■商品説明

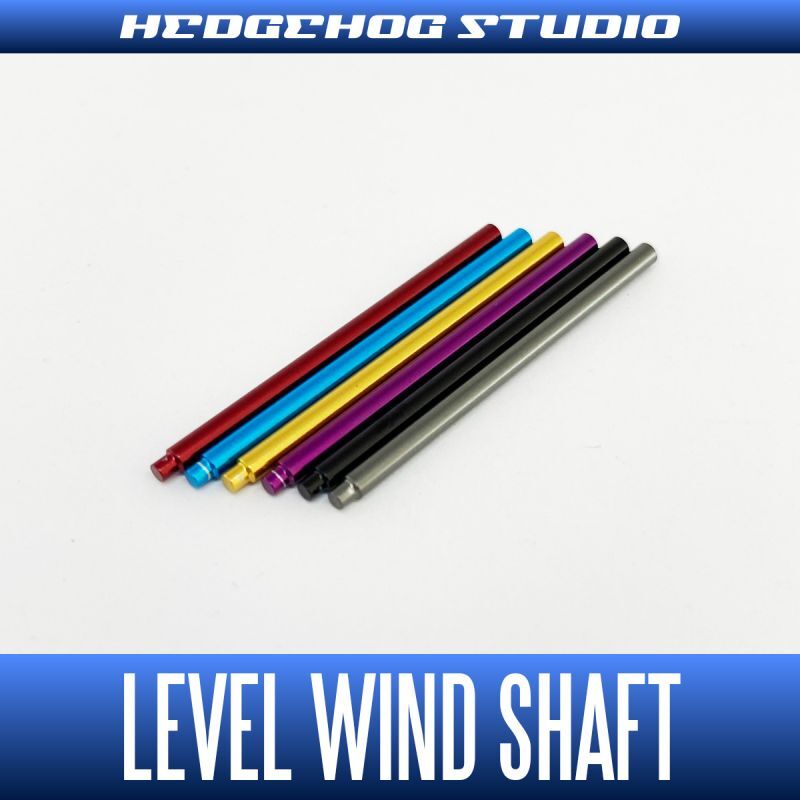

ジュラルミン削り出しで製作した、レベルワインドシャフトです。

重量：約0.26g
（純正パーツは約0.80g）

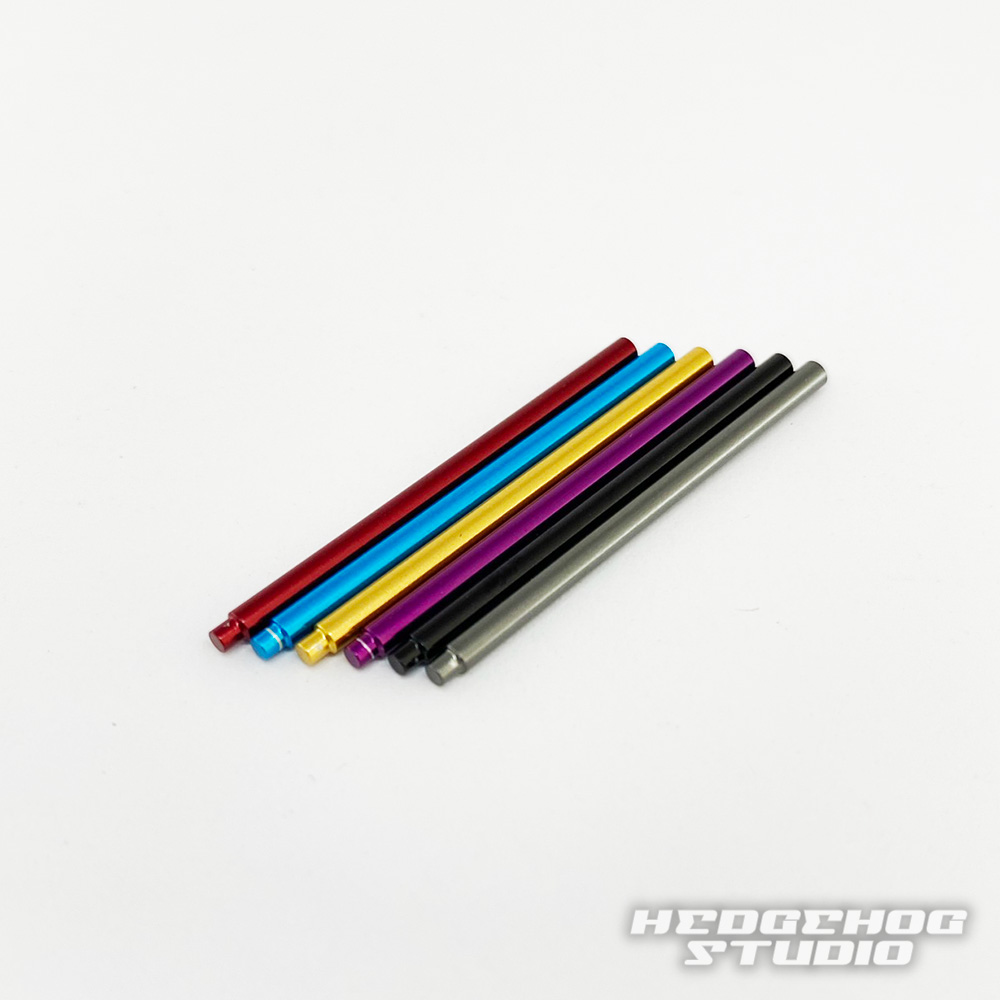

■カラー



・レッド
・スカイブルー
・シャンパンゴールド
・ロイヤルパープル
・ブラック
・ガンメタ


■対応機種

・18アンタレスDC MD XG
( RIGHT, LEFT )

・16アンタレスDC
( RIGHT, LEFT, HG RIGHT, HG LEFT )

・18アルデバランMGL
( 30, 31, 30HG, 31HG )

・16アルデバラン BFS XG
( XG RIGHT, BFS RIGHT, XG LEFT, BFS LEFT )

・15アルデバラン
( 50, 51, 50HG, 51HG )

・16スコーピオン70
( 70, 70HG, 70XG, 71, 71HG, 71XG )

・25SLX BFS
( XG RIGHT, XG LEFT )

・21SLX BFS
( RIGHT, LEFT, XG RIGHT, XG LEFT )

・16スティーレ
( 100PG, 101PG, 100HG, 101HG, 100XG, 101XG )

・16炎月
( 100HG, 101HG, 100PG, 101PG )

・16炎月BB
( 100PG, 101PG )

・17クロナークMGL
( 150, 151, 150HG, 151HG, 150XG, 151XG )

・クロナークCI4+
( 150, 151, 150HG, 151HG )

・クロナークCI4+ USA版
( CH150CI4, CH150CI4HG, CH151CI4, CH151CI4HG )


■取付方法



まず最初に、スプール・ハンドル・スタードラグを取り外します。



矢印の4箇所のビスを外すと、ギヤボックスを空けることができます。



ギヤボックスをゆっくりと空けたら、矢印のギヤ類を取り外します。
リールは写真の様に上を向けた状態で持ちましょう。
（リールを横にするとパーツが落っこちます。）



ギヤ類を外した状態です。



ラインガードシャフトを止めている矢印のEリングを外します。
このEリングのサイズはE-1.5です。



反対側からラインガードシャフトを引き抜きます。
ラインガードシャフトを引き抜いたら、フロントカバーを取り外します。



矢印のレベルワインドシャフトを取り外します。



レベルワインドキャップを取り外します。



レベルワインドキャップの中に入っているワッシャーとツメを取り外します。



矢印のEリングを外してレベルワインドパイプを取り外します。
このEリングのサイズはE-2.0です。



取り外した純正のレベルワインドパイプを、



カスタムパーツに交換します。



レベルワインドパイプを取付したらEリングで止めます。



続いて、純正のラインガードシャフトについていた片側のEリングを、



カスタムパーツに移植します。
このEリングのサイズはE-1.5です。



ラインガードシャフトを取付して反対側もEリングで止めます。



レベルワインドキャップを取付する前にツメとワッシャーを取り付けましょう。



キャップを締めます。



フロントカバーを取り付けします。



ここからギヤの組み戻しです。
まず最初にピニオンギヤを取り付け、



ストッパーギヤを取り付けします。



ドライブギヤを取り付けます。



ローラーチューブを取り付けます。
チューブの上に黄土色のワッシャーを乗せます。



ゆっくりとギヤボックスカバーを取り付け、ボデイのビスを締めます。



ドラグワッシャー・ナット・バネを写真の様に取り付けします。



スタードラグとハンドルを取り付けして固定ナットで締めます。



最後にリテーナーを取り付けして完成です。
リテーナーのビスはカラービスに交換もできます。





パーツをすべて取り付けするとこの様になります。
統一感があっていいですね。
