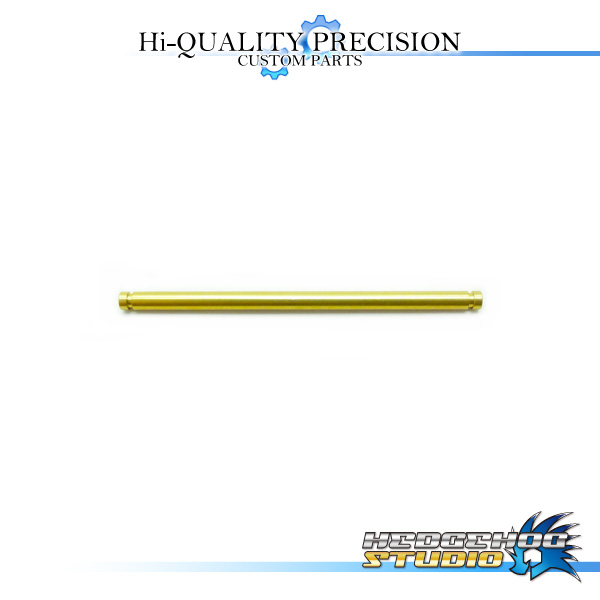

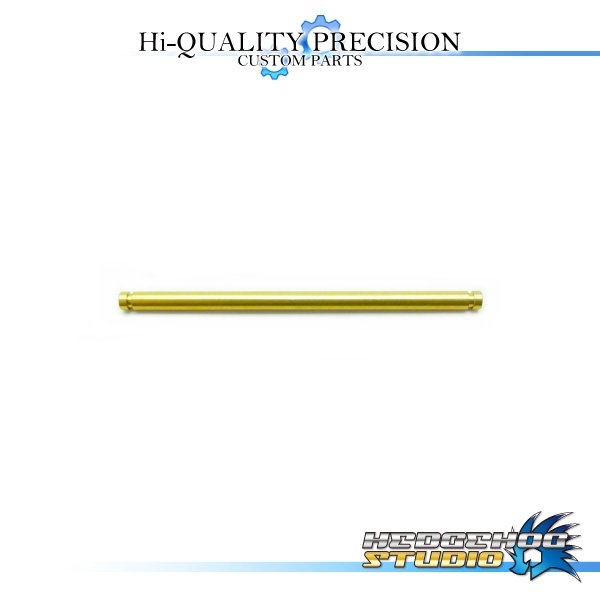

【シマノ用】ラインガードシャフト CHR シャンパンゴールド (クロナークCI4+)

---

｜プロダクトコンセプト

---

クロナークCI4+対応のジュラルミン削り出しラインガードシャフトです。

重量：約0.30g
（純正パーツは約0.90g）

---

｜対応機種

---

■クロナークCI4+
( 150, 151, 150HG, 151HG )

■クロナークCI4+　- USA版 -
( CH150CI4, CH150CI4HG, CH151CI4, CH151CI4HG )

※日本モデル、USAモデルのどちらのクロナークCI4+にもご使用できます。

---

｜取付方法

---

まず最初に、スプール・ハンドル・スタードラグを取り外します。


矢印の4箇所のビスを外すと、ギヤボックスを空けることができます。


ギヤボックスをゆっくりと空けたら、矢印のギヤ類を取り外します。
リールは写真の様に上を向けた状態で持ちましょう。
（リールを横にするとパーツが落っこちます。）


ギヤ類を外した状態です。


ラインガードシャフトを止めている矢印のEリングを外します。
このEリングのサイズはE-1.5です。


反対側からラインガードシャフトを引き抜きます。
ラインガードシャフトを引き抜いたら、フロントカバーを取り外します。


矢印のレベルワインドシャフトを取り外します。


レベルワインドキャップを取り外します。


レベルワインドキャップの中に入っているワッシャーとツメを取り外します。


矢印のEリングを外してレベルワインドパイプを取り外します。
このEリングのサイズはE-2.0です。


取り外した純正のレベルワインドパイプを、


カスタムパーツに交換します。


レベルワインドパイプを取付したらEリングで止めます。


続いて、純正のラインガードシャフトについていた片側のEリングを、


カスタムパーツに移植します。
このEリングのサイズはE-1.5です。


ラインガードシャフトを取付して反対側もEリングで止めます。


レベルワインドキャップを取付する前にツメとワッシャーを取り付けましょう。


キャップを締めます。


フロントカバーを取り付けします。


ここからギヤの組み戻しです。
まず最初にピニオンギヤを取り付け、


ストッパーギヤを取り付けします。


ドライブギヤを取り付けます。


ローラーチューブを取り付けます。
チューブの上に黄土色のワッシャーを乗せます。


ゆっくりとギヤボックスカバーを取り付け、ボデイのビスを締めます。


ドラグワッシャー・ナット・バネを写真の様に取り付けします。


スタードラグとハンドルを取り付けして固定ナットで締めます。


最後にリテーナーを取り付けして完成です。
リテーナーのビスはカラービスに交換もできます。




パーツをすべて取り付けするとこの様になります。
統一感があっていいですね。
