【アブ純正お取り寄せパーツ：納期1ヶ月】Roxani BC HS8　製品コード：1613877

【アブ純正お取り寄せパーツ：納期1ヶ月】Roxani BC HS8　製品コード：1613877

販売価格: 50円～12,500円(税別)

(税込: 55円～13,750円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

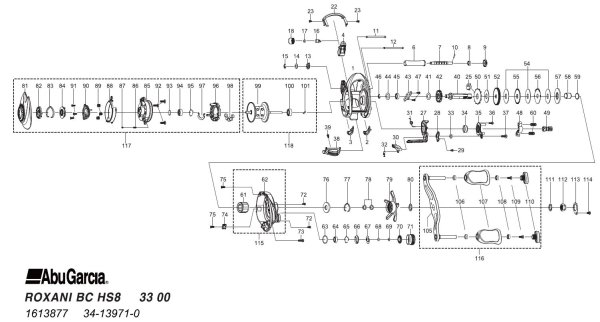

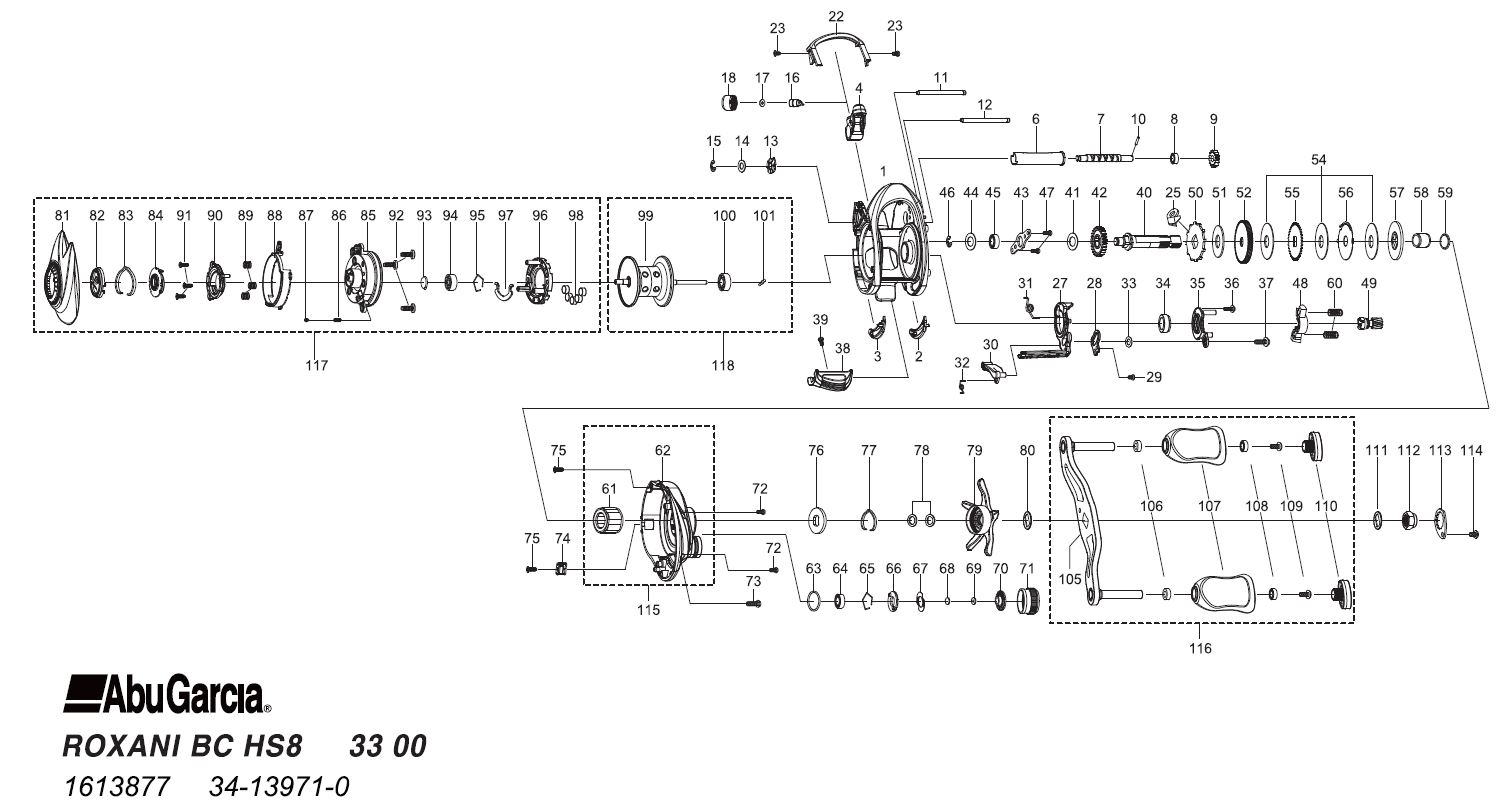

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1621622 FRAME 5000
2 1490482 SLIDE WASHER RIGHT 200
3 1490483 SLIDE WASHER LEFT 200
4 1593002 LINE GUIDE 500
6 1137750 LEVEL WIND TUBE 300
7 1125805 WORM SHAFT 1500
8 1125729 BALLBEARING 600
9 1125732 WORM SHAFT GEAR 100
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1490485 LINE GUIDE SHAFT 300
12 1592946 GUIDE PIN 300
13 1313359 WORM SHAFT PIN HOLDER 200
14 1185695 WORM SHAFT WASHER 160
15 1124201 RETAINER 50
16 1125806 PAWL 300
17 1125736 WASHER 50
18 1129323 LINE GUIDE NUT 70
22 1621623 FRONT COVER 600
23 1415620 SCREW 200
25 1144194 STOPPER 900
27 1592948 CLUTCH CAM 300
28 1415619 LINK PLATE 200
29 1415620 SCREW 200
30 1289969 KICK LEVER 300
31 1380524 CLUTCH SPRING 200
32 1490489 KICK LEVER SPRING 200
33 1490867 WASHER 200
34 1592969 BUSH 200
35 1581432 CLUTCH PLATE 300
36 1214269 SCREW 200
37 1116206 SCREW 50
38 1592970 THUMB BAR 300
39 1252078 SCREW 160
40 1621624 MAIN GEAR SHAFT 1200
41 1380528 WASHER 200
42 1251634 LEVEL WIND GEAR 160
43 1490492 MAIN GEAR SHAFT PLATE 200
45 1116186 BALL BEARING 600
46 1124201 RETAINER 50
47 1116183 SCREW 50
48 1281131 YOKE 200
49 1621657 PINION 2000
50 1452769 RATCHET 200
51 1490874 DRAG WASHER 300
52 1621658 MAIN GEAR 2500
54 1125760 DRAG WASHER 200
55 1581480 DRAG WASHER 300
56 1581481 EAR WASHER 300
57 1452772 PRESSURE WASHER 200
58 1257782 SLEEVE 200
59 1144185 WASHER 50
60 1116237 YOKE SPRING 50
61 1551161 ONE WAY CLUTCH 1000
62 1621659 GEAR SIDE PLATE 3000
63 1452775 O-RING 200
64 1125827 BALL BEARING 600
65 1104790 RING 50
66 1125768 CLICK WASHER 100
67 1125769 CLICK SPRING 150
68 1452776 FRICTION WASHER 100
69 1125771 RUBBER WASHER 50
70 1452777 CLICK WASHER 200
71 1621627 BRAKE KNOB 1500
72 1257016 SCREW 160
73 1252079 SCREW 160
74 1490528 LUBE PORT 200
75 1252078 SCREW 160
76 1185796 CLICK PLATE 150
77 1125780 CLICK SPRING 70
78 1117208 SPRING WASHER 50
79 1621660 STAR WHEEL 1500
80 1125783 WASHER 50
81 1621649 PALM SIDE PLATE 2500
82 1581488 MAG DIAL 300
83 1125780 CLICK SPRING 70
84 1415635 SLIDE CAM 300
85 1592979 BEARING HOUSING 1500
86 1313372 CLICK PIN SPRING 200
87 1313371 CLICK PIN 200


* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
