【アブ純正お取り寄せパーツ：納期1ヶ月】SALTY STAGE ORRA BJ　製品コード：1205757

【アブ純正お取り寄せパーツ：納期1ヶ月】SALTY STAGE ORRA BJ　製品コード：1205757

販売価格: 50円～5,900円(税別)

(税込: 55円～6,490円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

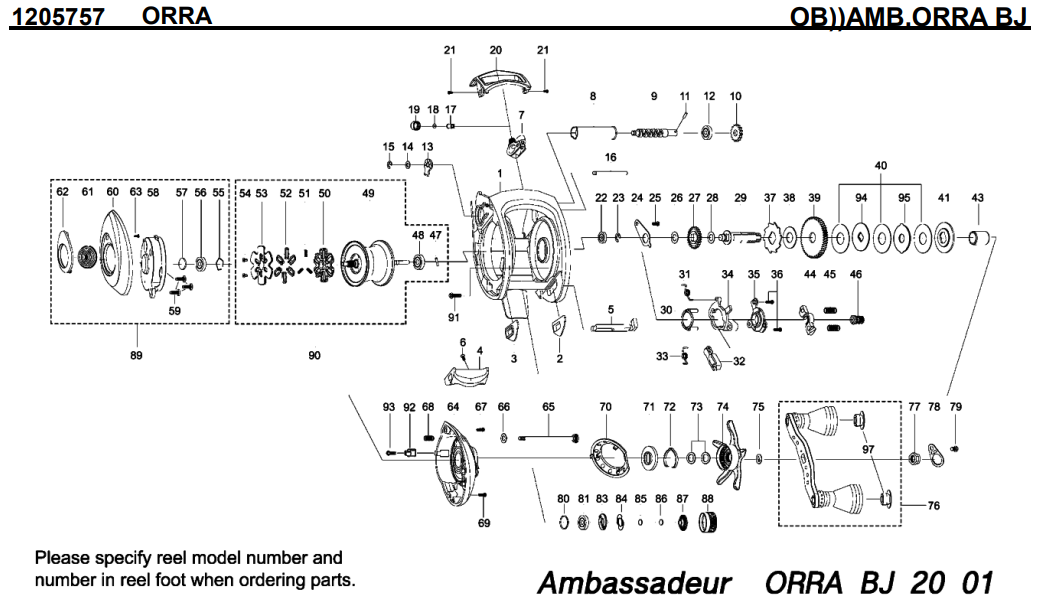

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1214273 FRAME(K) 4000
2 1124742 SLIDE WASHER 100
3 1124743 SLIDE WASHER 100
4 1124744 THUMBAR 300
5 1124745 THUMBAR SHAFT 150
6 1124746 THUMBAR SCREW 50
7 1214275 LINE GUIDE 500
8 1132901 LEVEL WIND TUBE 300
9 1125805 WORM SHAFT 1500
10 1125732 WORM SHAFT GEAR 100
11 1125733 WORM SHAFT PIN 50
12 1132853 BALL BEARING 600
13 1125734 WORM SHAFT PIN HOLDER 70
14 1124178 WASHER 50
15 1124201 RETAINER 50
16 1125799 LINE GUIDE SHAFT 150
17 1125806 PAWL 300
18 1125736 WASHER 50
19 1116194 LINE GUIDE NUT 70
20 1214276 FRONT COVER(K) 500
21 1125738 SCREW 50
22 1132857 BALL BEARING 600
23 1124201 RETAINER 50
24 1125750 MAINGEAR SHAFT PLATE 200
25 1125752 SCREW 50
26 1125749 WASHER 50
27 1125748 LEVEL WIND GEAR 100
28 1125747 WASHER 50
29 1196748 MAIN GEAR SHAFT 1000
30 1125739 YOKE HOLDER 100
31 1125742 CLUTCH SPRING 50
32 1156749 KICK LEVER 150
33 1125745 KICK LEVER SPRING 50
34 1125741 LIFT CURVE 300
35 1203786 KICK LEVER 300
36 1125744 SCREW 50
37 1125756 RATCHET 150
38 1125757 DRAG WASHER 200
39 1125759 MAIN GEAR 7,1 2000
40 1125760 DRAG WASHER 200
41 1125763 PRESURE WASHER 150
43 1239084 SLEEVE 300
44 1125753 YOKE 100
45 1116237 YOKE SPRING 50
46 1125809 PINION 7,1 1000
47 1187619 SPOOL SHAFT PIN 200
48 1144215 BALL BEARING 800
49 1214281 SPOOL(K) 3500
50 1188218 BRAKE WEIGHT HOLDER 300
51 1187892 BRAKE SHOE SPRING 50
52 1188219 BRAKE WEIGHT 100
53 1203410 BRAKE WEIGHT COVER 300
54 1187891 SCREW 50
55 1104790 RING 50
56 1128194 BALLBEARING 800
57 1125797 WASHER 50
58 1188221 BEARING HOUSING 1500
59 1125822 SCREW 50
60 1214287 LEFT SIDE PLATE 2500
61 1214363 LEFT SIDE TRIM 200
62 1214364 LEFT SIDE INSERT 200
63 1187891 SCREW 50
64 1239082 CRANK SIDE COVER ASSEMBLY 3000
65 1125774 CAM LOCK SCREW 200
66 1133903 WASHER 50
67 1188228 SCREW 160
68 1125775 SPRING 50
69 1188229 SCREW 160
70 1214298 RIGHT SIDE TRIM 250
71 1125779 CLICK SPRING HOLDER 150
72 1125780 CLICK SPRING 70
73 1117208 SPRING WASHER 50
74 1214300 STAR WHEEL 2000
75 1185798 HANDLE WASHER 50
76 1214304 HANDLE 4000
77 1203392 HANDLE NUT 200
78 1132929 HANDLE NUT COVER 150
79 1203393 SCREW 50
80 1185714 O-RING 50
81 1132859 BALL BEARING 600
83 1125768 CLICK WASHER 100
84 1125769 CLICK SPRING 150
85 1125770 FRICTION WASHER 50
86 1125771 RUBBER WASHER 50
87 1125772 CLICK WASHER 100
88 1208096 BRAKE KNOB 600
89 1214308 SIDEPLATE LEFT 5900
90 1214313 SPOOL COMPLETE(K) 5000
91 1185916 RIGHT SIDE COVER SCREW 160
92 1214316 LUBE PORT 150
93 1144213 SCREW 160
94 1125761 D-WASHER 150
95 1125762 EAR WASHER 150
97 1242323 HANDLE KNOB CAP 600


* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
