【アブ純正お取り寄せパーツ：納期1ヶ月】20レボ ウルトラキャスト BF8　製品コード：1525350

【アブ純正お取り寄せパーツ：納期1ヶ月】20レボ ウルトラキャスト BF8　製品コード：1525350

販売価格: 50円～13,000円(税別)

(税込: 55円～14,300円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

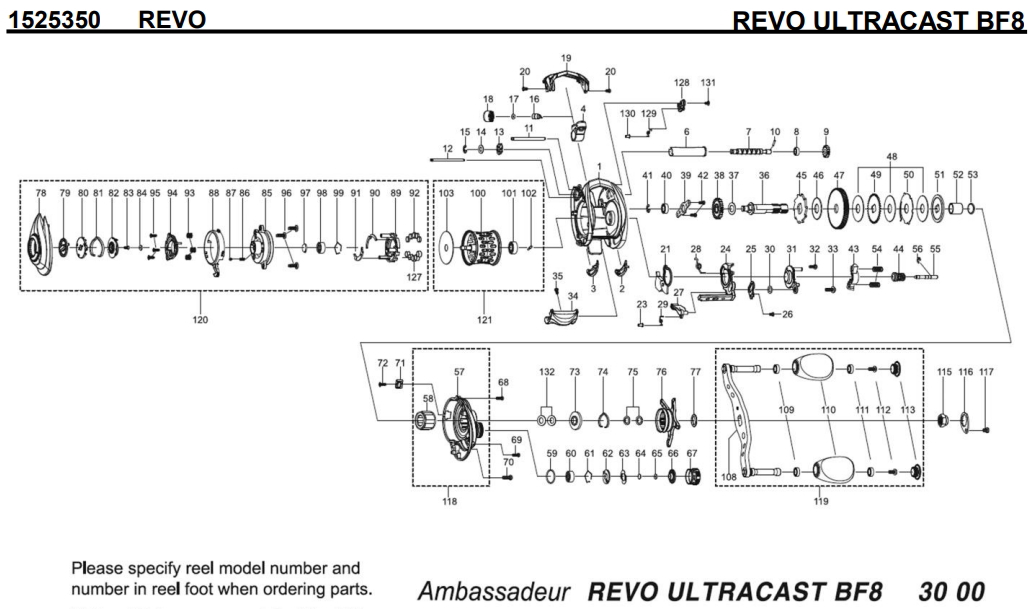

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1443452 FRAME 5000
2 1415607 SLIDE WASHER 200
3 1415608 SLIDE WASHER 200
4 1415609 LINE GUIDE 500
6 1415610 LEVEL WIND TUBE 300
7 1415611 WORM SHAFT 1500
8 1313502 WORM SHAFT BUSHING 200
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1415612 LINE GUIDE SHAFT 300
12 1415613 GUIDE PIN 300
13 1313359 WORM SHAFT PIN HOLDER 200
14 1124224 WASHER 160
15 1124201 RETAINER 50
16 1125735 PAWL 300
17 1125736 WASHER 50
18 1129323 LINE GUIDE NUT 70
19 1415694 FRONT COVER 500
20 1185747 SCREW 160
21 1415615 FRAME PLATE 300
23 1415617 KICK LEVER SPRING BUSHING 200
24 1415618 LIFT CURVE 300
25 1415619 LINK PLATE 200
26 1415620 SCREW 200
27 1289969 KICK LEVER 300
28 1380524 CLUTCH SPRING 200
29 1125745 KICK LEVER SPRING 50
30 1124224 WASHER 160
31 1415621 CLUTCH PLATE 200
32 1415622 SCREW 200
33 1380616 SCREW 200
34 1490490 THUMB BAR 300
35 1530546 THUM BAR SCREW 200
36 1530519 MAIN GEAR SHAFT 1200
37 1125747 WASHER 50
38 1251634 LEVEL WIND GEAR 160
39 1415625 MAIN GRRR SHAFT PLATE 1500
40 1132857 BALL BEARING 600
41 1124201 RETAINER 50
42 1372152 SCREW 200
43 1125753 YOKE 100
44 1518297 PINION 1000
45 1281188 RATCHET 150
46 1452770 DRAG WASHER 300
47 1308884 MAIN GEAR (K) 2000
48 1281218 DRAG WASHER 200
49 1281219 DRAG WASHER 200
50 1281220 EAR WASHER 200
51 1308885 PRESSURE WASHER (K) 400
52 1415627 IAR SLEEVE 300
53 1372155 WASHER 200
54 1116237 YOKE SPRING 50
55 1125766 PINION SHAFT 500
56 1116226 RETAINER 50
57 1530520 GEAR SIDE PLATE 3000
58 1275594 OWC 2500
59 1185714 O-RING 50
60 1493307 BALL BEARING 2500
61 1104790 RING 50
62 1125768 CLICK WASHER 100
63 1125769 CLICK SPRING 150
64 1125770 FRICTION WASHER 50
65 1125771 RUBBER WASHER 50
66 1125772 CLICK WASHER 100
67 1415629 BRAKE KNOB 1500
68 1125812 SCREW 50
69 1257013 SCREW 160
70 1324390 SCREW 200
71 1481959 LUBE PORT 200
72 1252078 SCREW 160
73 1200021 CLICK PLATE 200
74 1125780 CLICK SPRING 70
75 1117208 SPRING WASHER 50
76 1530521 STAR WHEEL 2500
77 1125783 WASHER 50
78 1530522 PALM SIDE PLATE 3000
79 1415757 MAG DIAL 300
80 1415634 MAG DIAL PLATE 200
81 1125780 CLICK SPRING 70
82 1415635 SLIDE CAM 300
83 1185710 RIGHT SIDE COVER CAP SCREW 50
84 1125771 RUBBER WASHER 50
85 1415636 BEARING HOUSING 1500
86 1313372 CLICK PIN SPRING 200
87 1313371 CLICK PIN 200
88 1415637 CAM LOCK LEVER 300
89 1415638 MAGNET HOLDER 300
90 1415639 MAGNET PLATE 200
91 1415640 MAGNET PLATE 200
92 1116222 MAGNET 200
93 1313476 SPRING 200
94 1415641 SLIDE CAM 300
95 1380655 SCREW 200
96 1124209 SCREW 50
97 1125797 WASHER 50
98 1504568 BALL BEARING 1500
99 1104790 RING 50
100 1530523 SPOOL 5500
101 1504567 BALL BEARING 1500
102 1192826 SPOOL SHAFT PIN 200
103 1530561 SPOOL PLATE 500
108 1530524 HANDLE 2000
109 1208088 BUSHING FOR BALL BEARING 200
110 1372141 HANDLE KNOB 1500
111 1144186 BALL BEARING 600
112 1281320 SCREW 160
113 1281325 HANDLE KNOB CAP 600
115 1214326 HANDLE NUT 200
116 1415647 HANDLE NUT COVER 200
117 1200031 HANDLE NUT RETAINER SCREW 50
118 1530525 GEAR SIDE COMPLETE 4500
119 1530526 HANDLE COMPLETE 6000
120 1530527 PALM SIDE COMPLETE 13000
121 1530528 SPOOL COMPLETE 7700
127 1302674 MAGNET 400
128 1490517 HOOK HOLDER-R 300
129 1443443 HOOK HOLDER SPRING 200
130 1415617 KICK LEVER SPRING BUSHING 200
131 1380605 SCREW 200
132 1144209 SPRING WASHER 160

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
