【アブ純正お取り寄せパーツ：納期1ヶ月】20レボ EXD SHS-L　製品コード：1501902

【アブ純正お取り寄せパーツ：納期1ヶ月】20レボ EXD SHS-L　製品コード：1501902

販売価格: 50円～14,000円(税別)

(税込: 55円～15,400円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

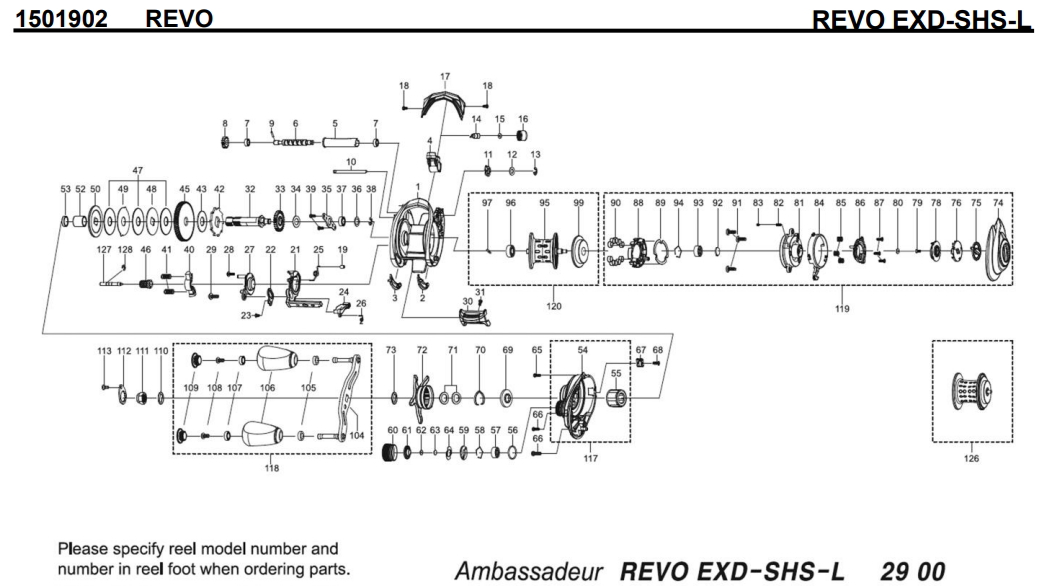

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1518287 FRAME 5000
2 1490482 SLIDE WASHER RIGHT 200
3 1490483 SLIDE WASHER LEFT 200
4 1490484 LINE GUIDE 500
5 1137750 LEVEL WIND TUBE 300
6 1132903 WORM SHAFT 1500
7 1132853 BALL BEARING 600
8 1125732 WORM SHAFT GEAR 100
9 1125733 WORM SHAFT PIN 50
10 1490485 LINE GUIDE SHAFT 300
11 1313359 WORM SHAFT PIN HOLDER 200
12 1185695 WORM SHAFT WASHER 160
13 1124201 RETAINER 50
14 1125806 PAWL 300
15 1116193 WASHER 50
16 1129323 LINE GUIDE NUT 70
17 1518288 FRONT COVER 500
18 1452764 SCREW 200
19 1415616 BUSHING 200
21 1490540 CLUTCH CAM 300
22 1415619 LINK PLATE 200
23 1415620 SCREW 200
24 1289971 KICK LEVER 300
25 1380547 CLUTCH SPRING 200
26 1490541 KICK LEVER SPRING 200
27 1415661 CLUTCH PLATE 200
28 1415622 SCREW 200
29 1380616 SCREW 200
30 1490490 THUMB BAR 300
31 1252078 SCREW 160
32 1490542 MAIN GEAR SHAFT 1200
33 1251634 LEVEL WIND GEAR 160
34 1380530 WASHER 200
35 1415625 MAIN GRRR SHAFT PLATE 1500
36 1490493 WASHER 200
37 1132857 BALL BEARING 600
38 1124201 RETAINER 50
39 1372152 SCREW 200
40 1127703 YOKE 100
41 1116237 YOKE SPRING 50
42 1189341 RATCHET 150
43 1281133 DRAG WASHER 250
45 1518301 MAIN GEAR 2000
46 1518302 PINION 1000
47 1125760 DRAG WASHER 200
48 1125761 D-WASHER 150
49 1125762 EAR WASHER 150
50 1125763 PRESURE WASHER 150
52 1257782 SLEEVE 200
53 1324387 WASHER 200
54 1518303 GEAR SIDE PLATE 3000
55 1275594 OWC 2500
56 1185714 O-RING 50
57 1132859 BALL BEARING 600
58 1104790 RING 50
59 1125768 CLICK WASHER 100
60 1518266 BRAKE KNOB 1500
61 1452777 CLICK WASHER 200
62 1125771 RUBBER WASHER 50
63 1125770 FRICTION WASHER 50
64 1125769 CLICK SPRING 150
65 1452779 SCREW 200
66 1257013 SCREW 160
67 1415630 LUBE PORT 200
68 1252078 SCREW 160
69 1125779 CLICK SPRING HOLDER 150
70 1125780 CLICK SPRING 70
71 1117208 SPRING WASHER 50
72 1518304 STAR WHEEL 2500
73 1125783 WASHER 50
74 1518293 PALM SIDE PLATE 3500
75 1415757 MAG DIAL 300
76 1415634 MAG DIAL PLATE 200
78 1415635 SLIDE CAM 300
79 1185710 RIGHT SIDE COVER CAP SCREW 50
80 1125771 RUBBER WASHER 50
81 1518279 BEARING HOUSING 1500
82 1313372 CLICK PIN SPRING 200
83 1313371 CLICK PIN 200
84 1490547 CAM LOCK LEVER 300
85 1313476 SPRING 200
86 1415641 SLIDE CAM 300
87 1380655 SCREW 200
88 1490505 MAGNET HOLDER 500
89 1490506 MAGNET PLATE 500
90 1302674 MAGNET 400
91 1415533 SCREW 200
92 1125797 WASHER 50
93 1504568 BALL BEARING 1500
94 1104790 RING 50
95 1518280 SPOOL 4500
96 1504567 BALL BEARING 1500
97 1192826 SPOOL SHAFT PIN 200
99 1490534 SPOOL PLATE 800
104 1415700 HANDLE 7000
105 1144186 BALL BEARING 600
106 1372141 HANDLE KNOB 1500
107 1144186 BALL BEARING 600
108 1281320 SCREW 160
109 1518281 HANDLE KNOB CAP 600
110 1125783 WASHER 50
111 1214327 HANDLE NUT 200
112 1415655 SPARE HANDLE NUT COVER 200
113 1200031 HANDLE NUT RETAINER SCREW 50
117 1518305 GEAR SIDE COMPLETE 4500
118 1518283 HANDLE COMPLETE 13000
119 1518295 PALM SIDE COMPLETE 14000
120 1518285 SPOOL COMPLETE 7000
126 1518286 SPARE SPOOL 7000
127 1125766 PINION SHAFT 500
128 1116226 RETAINER 50

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
