【アブ純正お取り寄せパーツ：納期1ヶ月】20レボ トロ ロケット 60　製品コード：1501905

【アブ純正お取り寄せパーツ：納期1ヶ月】20レボ トロ ロケット 60　製品コード：1501905

販売価格: 50円～9,500円(税別)

(税込: 55円～10,450円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

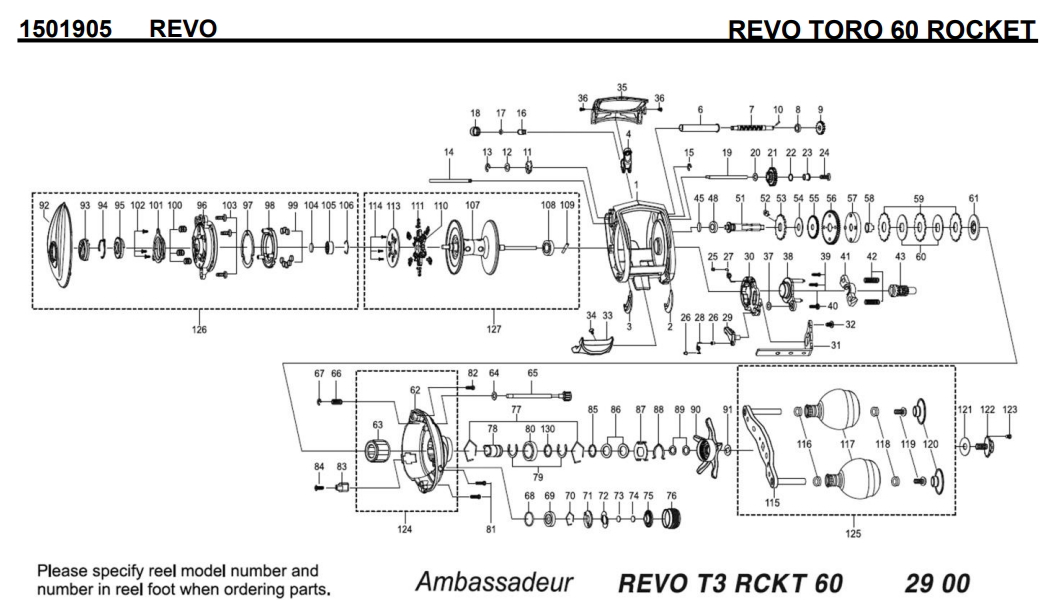

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1515981 FRAME 6500
2 1380594 SLIDE WASHER 200
3 1380595 SLIDE WASHER 200
4 1515955 LINE GUIDE 500
6 1380597 LEVEL WIND TUBE 300
7 1380598 WORM SHAFT 2500
8 1313502 WORM SHAFT BUSHING 200
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1380599 WORM SHAFT PIN HOLDER 200
12 1185695 WORM SHAFT WASHER 160
13 1124201 RETAINER 50
14 1380600 LINE GUIDE SHAFT 300
15 1116226 RETAINER 50
16 1515956 PAWL 300
17 1380601 WASHER 200
18 1129323 LINE GUIDE NUT 70
19 1380602 LEVEL WIND GEAR SHAFT 300
20 1124178 WASHER 50
21 1380603 LEVEL WIND GEAR 400
22 1144184 WASHER 160
23 1380604 LEVEL WIND GEAR BUSHING 200
24 1380605 SCREW 200
25 1380606 CLUTCH SPRING BUSHING 200
26 1116230 INSERT 50
27 1380607 CLUTCH SPRING 200
28 1125742 CLUTCH SPRING 50
29 1380608 KICK LEVER 250
30 1380609 LIFT CURVE 400
31 1380610 CLUTCH LINK 500
32 1125822 SCREW 50
33 1380611 THUMB BAR 500
34 1380612 THUMB BAR SCREW 200
35 1380697 FRONT COVER 500
36 1125738 SCREW 50
37 1380614 WASHER 200
38 1380615 CLUTCH PLATE 300
39 1187621 SCREW 200
40 1380616 SCREW 200
41 1380617 YOKE 300
42 1380618 SPRING 200
43 1515982 PINION 1200
45 1125797 WASHER 50
48 1281216 BALL BEARING 600
51 1380621 MAIN GEAR SHAFT 1200
52 1380622 STOPPER 500
53 1380623 RATCHET 400
54 1380624 DRAG WASHER 250
55 1380625 WORM SHAFT DRIVE GEAR 300
56 1400399 MAIN GEAR 1800
57 1380627 WASHER DRUM 400
58 1380628 MAIN GEAR SHAFT BUSHING 300
59 1380629 DRAG WASHER 500
60 1380630 DRAG WASHER 300
61 1380631 PRESSURE WASHER 300
62 1515983 GEAR SIDE PLATE 3500
63 1380633 ONE WAY CLUTCH 2000
64 1133903 WASHER 50
65 1380634 CAM LOCK SCREW 300
66 1144205 SPRING 50
67 1116226 RETAINER 50
68 1185714 O-RING 50
69 1515959 BALL BEARING 600
70 1104790 RING 50
71 1125768 CLICK WASHER 100
72 1125769 CLICK SPRING 150
73 1125770 FRICTION WASHER 50
74 1125771 RUBBER WASHER 50
75 1125772 CLICK WASHER 100
76 1415509 BRAKE KNOB 1500
77 1380636 RING 200
78 1380637 IAR SLEEVE 300
79 1380638 RETAINER 200
80 1380639 BALL BEARING 600
81 1257013 SCREW 160
82 1380640 SCREW 200
83 1515984 LUBE PORT 200
84 1252079 SCREW 160
85 1380641 WASHER 200
86 1380642 SPRING WASHER 200
87 1380643 CLICK SPRING HOLDER 300
88 1380644 CLICK SPRING 200
89 1380645 SPRING WASHER 200
90 1415511 STAR WHEEL 2500
91 1380647 WASHER 200
92 1515985 PALM SIDE PLATE 3000
93 1416413 MAG DIAL 300
94 1125780 CLICK SPRING 70
95 1380650 SLIDE CAM 300
96 1380651 BEARING HOUSING 1500
97 1380652 MAGNET PLATE 300
98 1380653 MAGNET HOLDER 500
99 1116222 MAGNET 200
100 1313476 SPRING 200
101 1380654 SLIDE CAM 300
102 1380655 SCREW 200
103 1124746 THUMBAR SCREW 50
104 1125797 WASHER 50
105 1128194 BALLBEARING 800
106 1104790 RING 50
107 1515962 SPOOL 5500
108 1380657 BALL BEARING 800
109 1380658 SPOOL SHAFT PIN 200
110 1380659 BRAKE WEIGHT HOLDER 300
111 1380660 BRAKE WEIGHT 200
113 1380661 BRAKE WEIGHT COVER 300
114 1185710 RIGHT SIDE COVER CAP SCREW 50
115 1415514 HANDLE 2000
116 1208088 BUSHING FOR BALL BEARING 200
117 1415515 HANDLE KNOB 1000
118 1208088 BUSHING FOR BALL BEARING 200
119 1208090 SCREW 50
120 1415516 HANDLE KNOB CAP 700
121 1380665 WASHER 200
122 1380666 HANDLE NUT 500
123 1380667 SCREW 200
124 1515986 GEAR SIDE COMPLETE 5500
125 1415518 HANDLE COMPLETE 5000
126 1515987 PALM SIDE COMPLETE 9500
127 1515966 SPOOL COMPLETE 8500
130 1392846 WASHER 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
