【アブ純正お取り寄せパーツ：納期1ヶ月】NEO-3way 7　製品コード：1640996

【アブ純正お取り寄せパーツ：納期1ヶ月】NEO-3way 7　製品コード：1640996

販売価格: 300円～6,400円(税別)

(税込: 330円～7,040円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

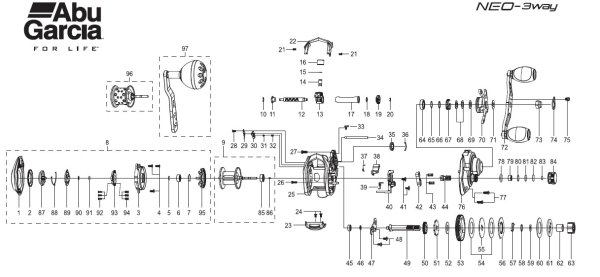

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1642188 PALM SIDE COVER 2200
2 1601955 TRIM RING 400
3 1601861 SPOOL COVER 500
4 1590506 TAP SCREW 300
5 1590508 WASHER 300
6 1601957 BALL BEARING 1000
7 1590510 RING 300
8 1601958 PALM SIDE COVER UNIT 3900
9 1603420 SPOOL ASSEMBLY 3200
10 1590519 RETAINER 400
11 1590520 BUSH 1100
12 1590524 WORM SHAFT 600
13 1601865 LEVEL WIND ASSY 1400
14 1601866 LEVEL WIND PIN 700
15 1590529 WASHER 300
16 1590530 NUT 300
17 1590522 PIPE 300
18 1590523 WASHER 300
19 1590525 WORM PINION 300
20 1601867 RETAINER 400
21 1590531 SCREW 300
22 1642219 FRONT SUPPORT 700
23 1601869 THUMB BAR 700
24 1590538 TAP SCREW 300
25 1642220 FRAME 2000
26 1590548 TAP SCREW 300
27 1590549 TAP SCREW 300
28 1590517 COIL SPRING 300
29 1590516 PIN 400
30 1601871 LEVER 300
31 1590514 PLATE 400
32 1590513 TAP SCREW 300
33 1601872 LINE STOPPER 300
34 1590527 PILLAR 300
35 1642221 LINE MEMORY KNOB 400
36 1590535 CLICK SPRING 300
37 1601874 SPRING 300
38 1601875 KICK LEVER 1200
39 1601876 SPRING 300
40 1601877 CLUTCH CAM 500
41 1590537 TAP SCREW 300
42 1601878 CLUTCH 300
43 1603423 COIL SPRING 700
44 1603424 PINION 1400
45 1590556 BALL BEARING 1200
46 1590557 RETAINER 300
47 1601880 BEARING PLATE 400
48 1590560 SCREW 300
49 1601881 GEAR METAL 1800
50 1590561 GEAR 300
51 1601882 RATCHET 600
52 1590563 WASHER 300
53 1603428 DRIVE GEAR 3000
54 1601884 DRAG DISC-A 700
55 1601885 DRAG D WASHER 400
56 1601987 WASHER-A 700
57 1601887 CLICK SPRING 600
58 1590570 WASHER 300
59 1601888 0-RING 300
60 1601889 DRAG DISC-A 800
61 1601890 WASHER-D 400
62 1601891 BUSH 600
63 1601892 ONE WAY CLUTCH ASSY 1700
64 1590569 BALL BEARING 1400
65 1601893 WASHER 300
66 1590570 WASHER 300
67 1590572 LEAF SPRING ASSY 400
68 1590573 SPRING WASHER 300
69 1601894 DU WASHER 700
70 1642222 STAR DRAG ASSY 2600
71 1590575 WASHER 300
72 1602274 HANDLEASSY 6400
73 1601925 RETAINER 400
74 1601898 NUT 500
75 1601899 SCREW 300
76 1642223 GEAR SIDE COVER 2600
77 1590549 TAP SCREW 300
78 1590550 0-RING 300
79 1590551 BEARING 300
80 1590552 RING 300
81 1590508 WASHER 300
82 1601901 COLLAR 300
83 1601902 WASHER 300
84 1642224 TENSION KNOB 1100
85 1602282 BALL BEARING 1500
86 1601950 PIN 300
87 1602283 CONTROL DIAL 400
88 1602284 LEAF SPRING 300
89 1602285 SLIDE CAM-A 300
90 1602286 WASHER 300
91 1602287 0-RING 300
92 1602288 TAP SCREW 300
93 1602289 SLIDE CAM 300
94 1602290 COIL SPRING 300
95 1602291 MAGNET HOLDER ASSY 500
96 1642225 SPARE SPOOL 3500
97 1642226 SPARE HANDLE 4500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
