【アブ純正お取り寄せパーツ：納期1ヶ月】Revo LT6-L　製品コード：1366286

【アブ純正お取り寄せパーツ：納期1ヶ月】Revo LT6-L　製品コード：1366286

販売価格: 50円～9,200円(税別)

(税込: 55円～10,120円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

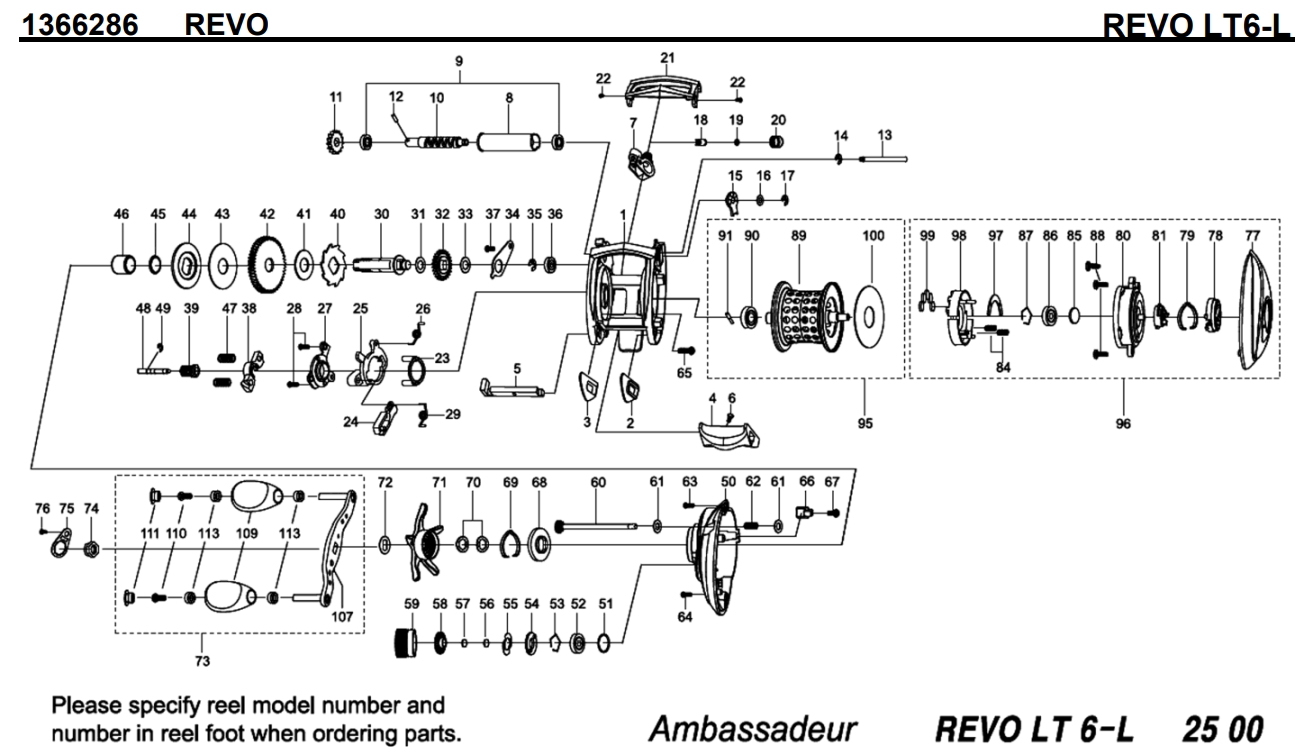

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1373526 FRAME 5000
2 1125801 SLIDE WASHER 100
3 1125802 SLIDE WASHER 100
4 1125803 THUMBAR 300
5 1127696 THUMBAR SHAFT 150
6 1124746 THUMBAR SCREW 50
7 1185690 LINE GUIDE 500
8 1137750 LEVEL WIND TUBE 300
9 1132853 BALL BEARING 600
10 1132903 WORM SHAFT 1500
11 1125732 WORM SHAFT GEAR 100
12 1125733 WORM SHAFT PIN 50
13 1251632 LINE GUIDE SHAFT 300
14 1116226 RETAINER 50
15 1125734 WORM SHAFT PIN HOLDER 70
16 1124178 WASHER 50
17 1124201 RETAINER 50
18 1125735 PAWL 300
19 1125736 WASHER 50
20 1129323 LINE GUIDE NUT 70
21 1308883 FRONT COVER 500
22 1125738 SCREW 50
23 1125739 YOKE HOLDER 100
24 1289971 KICK LEVER 300
25 1127698 LIFT CURVE 300
26 1200009 CLUTCH SPRING 160
27 1289974 CLUTCH PLATE 300
28 1125744 SCREW 50
29 1127701 KICK LEVER SPRING 50
30 1196827 MAIN GEAR SHAFT 1200
31 1125747 WASHER 50
32 1251634 LEVEL WIND GEAR 160
33 1125749 WASHER 50
34 1125750 MAINGEAR SHAFT PLATE 200
35 1124201 RETAINER 50
36 1132857 BALL BEARING 600
37 1125796 SCREW 50
38 1127703 YOKE 100
39 1127704 PINION(1135174) 1000
40 1189341 RATCHET 150
41 1281133 DRAG WASHER 250
42 1275654 MAIN GEAR (K) 2000
43 1204950 Carbon washer 200
44 1251638 D-WASHER (K) 400
45 1144185 WASHER 50
46 1239084 SLEEVE 300
47 1116237 YOKE SPRING 50
48 1125766 PINION SHAFT 500
49 1116226 RETAINER 50
50 1373527 GEAR SIDE PLATE 5500
51 1185714 O-RING 50
52 1128194 BALLBEARING 800
53 1104790 RING 50
54 1125768 CLICK WASHER 100
55 1125769 CLICK SPRING 150
56 1125770 FRICTION WASHER 50
57 1125771 RUBBER WASHER 50
58 1125772 CLICK WASHER 100
59 1275663 BRAKE KNOB 800
60 1252781 CAM LOCK SCREW 200
61 1133903 WASHER 50
62 1125775 SPRING 50
63 1125776 SCREW 50
64 1188229 SCREW 160
65 1185718 RIGHT SIDE COVER SCREW 50
66 1373520 LUBE PORT 200
67 1144213 SCREW 160
68 1132925 CLICK SPRING HOLDER 150
69 1125780 CLICK SPRING 70
70 1117208 SPRING WASHER 50
71 1373528 STAR WHEEL 2500
72 1185798 HANDLE WASHER 50
73 1373522 HANDLE 3500
74 1132941 HANDLE NUT 200
75 1132929 HANDLE NUT COVER 150
76 1252036 SCREW 160
77 1373529 PALM SIDE PLATE 2000
78 1281162 MAG DIAL 300
79 1125791 CLICK SPRING 100
80 1252039 BEARING HOUSING 1500
81 1185732 SILDE CAM 200
84 1187623 MAGNET HOLDER SPRING 160
85 1125797 WASHER 50
86 1128194 BALLBEARING 800
87 1104790 RING 50
88 1124209 SCREW 50
89 1257022 SPOOL (K) 4500
90 1144215 BALL BEARING 800
91 1192826 SPOOL SHAFT PIN 200
95 1257023 SPOOL COMPLETE (K) 7000
96 1373530 PALM SIDE COMPLETE 9200
97 1252096 MAGNET PLATE 200
98 1302675 MAGNET HOLDER 500
99 1302674 MAGNET 400
100 1257068 SPOOL PLATE 300
107 1281323 HANDLE 1500
109 1373525 HANDLE KNOB 1500
110 1208090 SCREW 50
111 1341463 HANDLE KNOB CAP 600
113 1208088 BUSHING FOR BALL BEARING 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
