【アブ純正お取り寄せパーツ：納期1ヶ月】REVO INSHORE-L　製品コード：1129930

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO INSHORE-L　製品コード：1129930

販売価格: 50円～5,000円(税別)

(税込: 55円～5,500円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

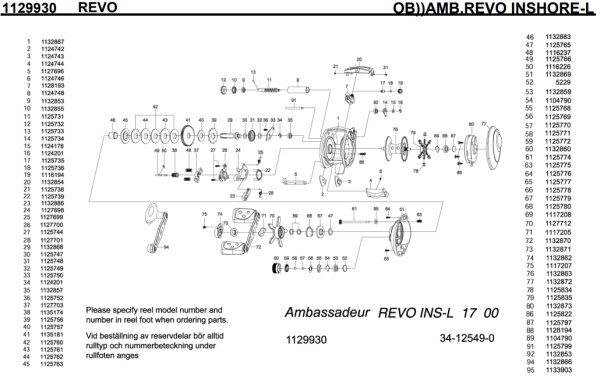

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1132867 保証終了)FRAME 4000
2 1124742 SLIDE WASHER 100
3 1124743 SLIDE WASHER 100
4 1124744 THUMBAR 300
5 1127696 THUMBAR SHAFT 150
6 1124746 THUMBAR SCREW 50
7 1128193 LINEGUIDE 500
8 1124748 LEVEL WIND TUBE 300
9 1132853 BALL BEARING 600
10 1132855 RING 100
11 1125731 WORM SHAFT 1500
12 1125732 WORM SHAFT GEAR 100
13 1125733 WORM SHAFT PIN 50
14 1125734 WORM SHAFT PIN HOLDER 70
15 1124178 WASHER 50
16 1124201 RETAINER 50
17 1125735 PAWL 300
18 1125736 WASHER 50
19 1116194 LINE GUIDE NUT 70
20 1132854 保証終了)FRONT COVER 500
21 1125738 SCREW 50
22 1125739 YOKE HOLDER 100
23 1132886 KICK LEVER 150
24 1127698 LIFT CURVE 300
25 1127699 CLUTCH SPRING 50
26 1127700 CLUTCH PLATE 300
27 1125744 SCREW 50
28 1127701 KICK LEVER SPRING 50
29 1132868 保証終了)MAIN GEAR SHAFT 1000
30 1125747 WASHER 50
31 1125748 LEVEL WIND GEAR 100
32 1125749 WASHER 50
33 1125750 MAINGEAR SHAFT PLATE 200
34 1124201 RETAINER 50
35 1132857 BALL BEARING 600
36 1125752 SCREW 50
37 1127703 YOKE 100
38 1135174 PINION(1127704) 1000
39 1125756 RATCHET 150
40 1125757 DRAG WASHER 200
41 1135181 保証終了)MAINE GEAR 2000
42 1125760 DRAG WASHER 200
43 1125761 D-WASHER 150
44 1125762 EAR WASHER 150
45 1125763 PRESURE WASHER 150
46 1132883 IAR BUSHING 200
47 1125765 WASHER 50
48 1116237 YOKE SPRING 50
49 1125766 PINION SHAFT 500
50 1116226 RETAINER 50
51 1132869 修理専用 SIDE PLATE 2500
52 5229 O-RING 200
53 1132859 BALL BEARING 600
54 1104790 RING 50
55 1125768 CLICK WASHER 100
56 1125769 CLICK SPRING 150
57 1125770 FRICTION WASHER 50
58 1125771 RUBBER WASHER 50
59 1125772 CLICK WASHER 100
60 1132860 BRAKE KNOB 600
61 1125774 CAM LOCK SCREW 200
63 1125775 SPRING 50
64 1125776 SCREW 50
65 1125777 SCREW 50
66 1125778 SCREW 50
67 1125779 CLICK SPRING HOLDER 150
68 1125780 CLICK SPRING 70
69 1117208 SPRING WASHER 50
70 1127712 STAR WHEEL 2000
71 1117205 HANDLE WASHER 70
72 1132870 HANDLE 3000
73 1132871 HANDLE NUT 100
74 1132862 HANDLE NUT CAP 300
75 1117207 HANDLE NUT COVER SCREW 50
76 1132863 保証終了)SPOOL 5000
77 1132872 SIDE PLATE 2000
78 1125834 BRAKE WEIGHT 50
79 1125835 BRAKE WEIGHT HOLDER 200
80 1132873 BEARING HOUSING 1500
86 1125822 SCREW 50
87 1125797 WASHER 50
88 1128194 BALLBEARING 800
89 1104790 RING 50
91 1125799 LINE GUIDE SHAFT 150
92 1132853 BALL BEARING 600
94 1132866 HANDLE 5000
95 1133903 WASHER 50

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/phone/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
