【アブ純正お取り寄せパーツ：納期1ヶ月】ZENON MG-X 2500MS　製品コード：1591766

【アブ純正お取り寄せパーツ：納期1ヶ月】ZENON MG-X 2500MS　製品コード：1591766

販売価格: 50円～10,000円(税別)

(税込: 55円～11,000円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のa

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。


　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1603416 DRAG KNOB ASSY 2200
2 1603417 MAIN SPOOL ASSY 10000
3 1482604 STOP RING 200
4 1554166 KEY WASHER 200
5 1554167 DRAG WASHER 300
6 1603418 SPOOL ASSY 9500
9 1516588 SHEET WASHER 200
10 1200874 BEARING 600
11 1516855 BEARING SLEEVE 200
12 1378774 0-RING 200
13 1482651 SEAL 200
14 1555360 SPOOL CLICK 200
15 1378765 SPOOL CLICK RETAINER 200
16 1378777 SPOOL SHAFT WASHER 200
17 1555361 MAIN SHAFT 1000
18 1603429 ROTOR 2500
19 1555363 BUSHING (2REQ) 200
20 1603430 BAIL HOLDER 400
21 1603431 DECORATIVE RING 200
22 1555366 SCREW (2REQ) 200
23 1603432 BAIL ARM 400
24 1378789 SCREW 200
25 1555368 LINE ROLLER COLLAR 200
26 1380228 BEARING 2500
27 1488060 LINE ROLLER 300
28 1378786 LINE SLIDER WASHER 200
29 1378784 SHIM 200
30 1603433 BAIL WIRE 1200
31 1555425 TRIP PLUNGER 200
32 1378793 SPRING SEAT 200
33 1378849 BAIL ARM SPRING 200
34 1378794 PIVOT LEVER 300
35 1603434 BAIL ARM COVER 200
36 1378790 SCREW 200
37 1378801 ROTOR NUT 200
38 1555372 SCREW 200
39 1378805 WASHER 200
40 1603435 BEARING COVER 300
41 1603436 BEARING COVER BASE 800
42 1555376 N-R CAM 300
43 1555377 ROTOR BRAKE RING 200
44 1380233 BEARING 2500
45 1555378 BEARING SLEEVE 300
46 1555379 ONE WAY CLUTCH ASSY 2500
47 1404814 PINION GEAR BUSHING 200
48 1555419 PINION GEAR 1500
49 1488072 BUSHING 200
50 1603437 BODY ASSY 7000
51 1555382 O/S SLIDER GUIDE 300
52 1603438 REAR COVER 1200
53 1555384 SCREW 200
54 1201870 COVER SCREW WASHER 50
55 1555385 SCREW 200
56 1555386 NUT 200
57 1555387 SCREW 200
58 1555388 TRANSFER GEAR 500
59 1555420 DRIVE GEAR 2500
60 1484761 SHIM 200
61 1378822 SHIM 200
62 1378807 BEARING 800
63 1555515 CARBON PLATE 300
64 1603439 BEARING RETAINER 800
65 1378818 SCREW 200
66 1555392 SIDE COVER BASE 300
67 1603440 SIDE COVER 300
68 1555394 SCREW 200
69 1555395 SCREW (2REQ) 200
70 1555485 CARBON PLATE 300
71 1593594 CARBON RING 400
72 1603441 DUST CAP ASSY 500
73 1555399 SCREW 200
74 1378829 0/S GEAR BUSHING 200
75 1555400 O/S GEAR 400
76 1216643 BEARING 600
77 1378827 0/S GEAR PIN 200
78 1555401 O/S SLIDER 300
79 1555402 SCREW(2REQ) 200
80 1603442 HANDLE ASSY 9000
81 1603443 HANDLE SUB-ASSY 3500
82 1200781 BEARING 600
83 1555410 HANDLE KNOB 1600
84 1241728 SCREW 160
85 1594025 HANDLE KNOB COVER 500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/phone/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。


　携帯メールアドレスのご注意


ご入力されたメールアドレスが「docomo・au・SoftBank」などの携帯アドレスの場合、当店から送信したメールが迷惑メールと認識され、お客様に届かないことがございます。

ご注文完了後、数秒で必ずご注文控えがお客様に届きます。
メールが届いていない場合、当店のメールが迷惑メールに仕訳されておりますので、メールフォルダをよくご確認ください。
メールが自動的に削除されてしまった場合は、ご連絡いただければ再送致します。
それでも受取りができない場合は、再度ご連絡ください。

今後のご利用のためにも、できればメールアドレスは携帯アドレスではなく、Gmailやプロバイダなどのアドレスをご指定いただけますと幸いです。

当店のメールアドレスはこちら
info@hedgehog-studio.com

お電話によるお問合せ
TEL：03-5284-9790
平日：9:00 - 15：00

キャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

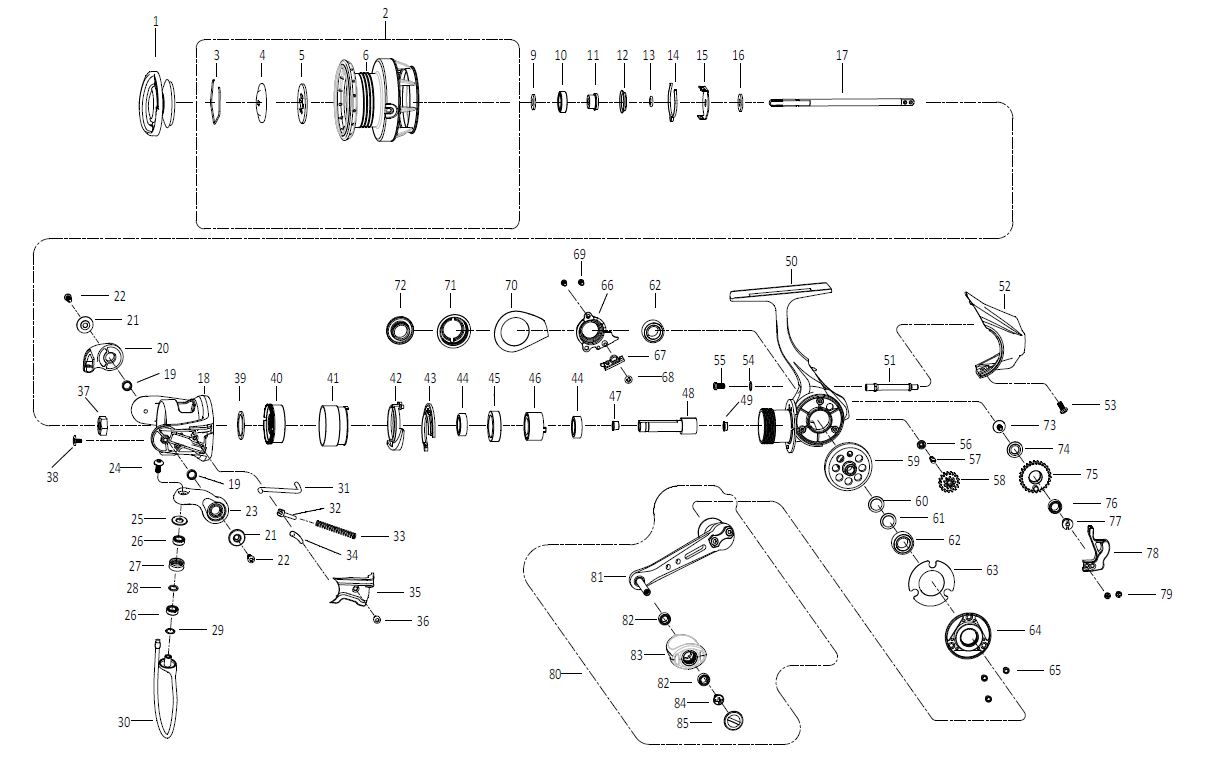

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1555514 DRAG KNOB ASSY 2200
2 1554165 MAIN SPOOL ASSY 9500
3 1482604 STOP RING 200
4 1554166 KEY WASHER 200
5 1554167 DRAG WASHER 300
6 1554168 SPOOL 9000
9 1516588 SHEET WASHER 200
10 1200874 BEARING 600
11 1516855 BEARING SLEEVE 200
12 1482651 SEAL 200
13 1378774 0-RING 200
14 1555360 SPOOL CLICK 200
15 1378765 SPOOL CLICK RETAINER 200
16 1378777 SPOOL SHAFT WASHER 200
17 1555361 MAIN SHAFT 1000
18 1555362 ROTOR 2500
19 1555363 BUSHING (2REQ) 200
20 1555364 BAIL HOLDER 400
21 1555365 DECORATIVE RING(2REQ) 200
22 1555366 SCREW (2REQ) 200
23 1555367 BAIL ARM 400
24 1378789 SCREW 200
25 1555368 LINE ROLLER COLLAR 200
26 1380228 BEARING 2500
27 1488060 LINE ROLLER 300
28 1378786 LINE SLIDER WASHER 200
29 1378784 SHIM 200
30 1555369 BAIL WIRE 1200
31 1555370 TRIP PLUNGER 200
32 1378793 SPRING SEAT 200
33 1378849 BAIL ARM SPRING 200
34 1378794 PIVOT LEVER 300
35 1555371 BAIL ARM COVER 200
36 1378790 SCREW 200
37 1378801 ROTOR NUT 200
38 1555372 SCREW 200
39 1378805 WASHER 200
40 1555373 BEARING COVER 300
41 1555374 CARBON TUBES 400
42 1555375 CARBON TUBES BASE 300
43 1555376 N-R CAM 300
44 1555377 ROTOR BRAKE RING 200
45 1380233 BEARING 2500
46 1555378 BEARING SLEEVE 300
47 1555379 ONE WAY CLUTCH ASSY 2500
48 1404814 PINION GEAR BUSHING 200
49 1555380 PINION GEAR 1500
50 1488072 BUSHING 200
51 1555381 BODY ASSY 7000
52 1555382 O/S SLIDER GUIDE 300
53 1555383 REAR COVER 1200
54 1555384 SCREW 200
55 1201870 COVER SCREW WASHER 50
56 1555385 SCREW 200
57 1555386 NUT 200
58 1555387 SCREW 200
59 1555388 TRANSFER GEAR 500
60 1555389 DRIVE GEAR 2500
61 1484761 SHIM 200
62 1378822 SHIM 200
63 1378807 BEARING 800
64 1555515 CARBON PLATE 300
65 1555391 BEARING RETAINER 800
66 1378818 SCREW 200
67 1555392 SIDE COVER BASE 300
68 1555393 SIDE COVER 300
69 1555394 SCREW 200
70 1555395 SCREW (2REQ) 200
71 1555396 CARBON PLATE 300
72 1555397 CARBON RING 400
73 1555398 DUST CAP 500
74 1555399 SCREW 200
75 1378829 0/S GEAR BUSHING 200
76 1555400 O/S GEAR 400
77 1216643 BEARING 600
78 1378827 0/S GEAR PIN 200
79 1555401 O/S SLIDER 300
80 1555402 SCREW(2REQ) 200
81 1555403 HANDLE ASSY 9000
82 1555404 HANDLE STAND ASSY 2000
83 1555405 HANDLE STAND SEPARATOR 200
84 1555406 HANDLE ARM ASSY 3500
85 1555407 HANDLE COVER SEPARATOR 200
86 1555408 HANDLE COVER 400
87 1555409 SCREW(2REQ) 200
88 1200781 BEARING 600
89 1555410 HANDLE KNOB 1600
90 1241728 SCREW 160
91 1555411 HANDLE KNOB COVER 500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/phone/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。


　携帯メールアドレスのご注意


ご入力されたメールアドレスが「docomo・au・SoftBank」などの携帯アドレスの場合、当店から送信したメールが迷惑メールと認識され、お客様に届かないことがございます。

ご注文完了後、数秒で必ずご注文控えがお客様に届きます。
メールが届いていない場合、当店のメールが迷惑メールに仕訳されておりますので、メールフォルダをよくご確認ください。
メールが自動的に削除されてしまった場合は、ご連絡いただければ再送致します。
それでも受取りができない場合は、再度ご連絡ください。

今後のご利用のためにも、できればメールアドレスは携帯アドレスではなく、Gmailやプロバイダなどのアドレスをご指定いただけますと幸いです。

当店のメールアドレスはこちら
info@hedgehog-studio.com

お電話によるお問合せ
TEL：03-5284-9790
平日：9:00 - 15：00
