【アブ純正お取り寄せパーツ：納期1ヶ月】REVO MGX THETA 2000S　製品コード：1517635

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO MGX THETA 2000S　製品コード：1517635

販売価格: 50円～7,000円(税別)

(税込: 55円～7,700円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

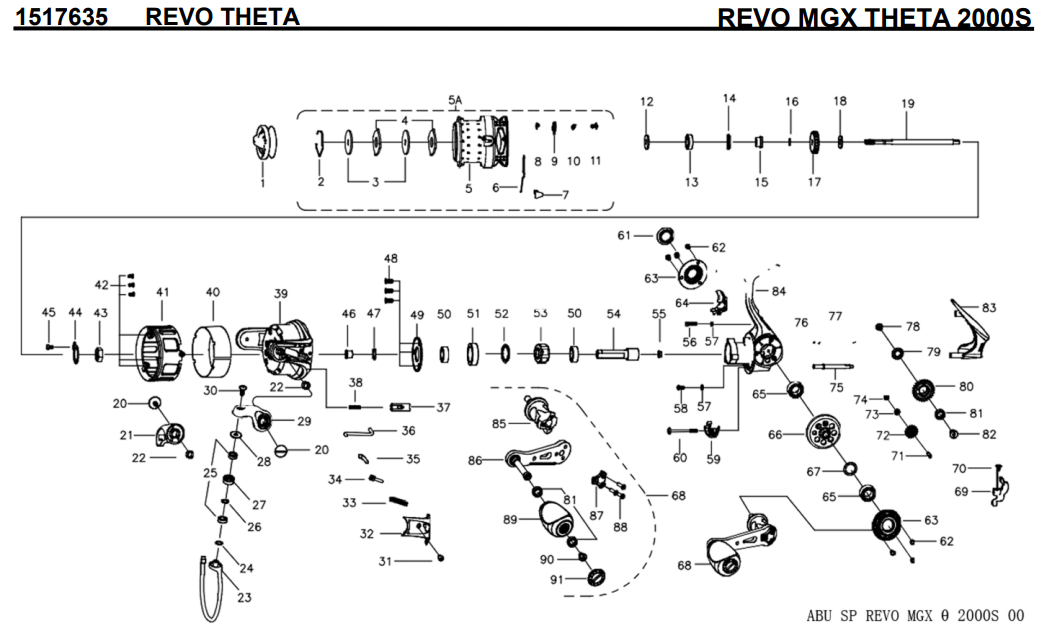

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1524126 DRAG KNOB ASSY 1500
2 1488053 STOP RING 200
3 1490269 KEY WASHER 200
4 1338816 DRAG WASHER 200
5 1524363 SPOOL 6000
5A 1524385 SPOOL ASSY 7000
6 1378772 LINE CLIP SPRING 200
7 1378771 LINE CLIP 200
8 1484856 CLICK WASHER 200
9 1241707 SPOOL CLICK 200
10 1482649 SPOOL SPRING 200
11 1214413 ROTOR SCREW 200
12 1516588 SHEET WASHER 200
13 1200874 BEARING 600
14 1482651 SEAL 200
15 1516855 BEARING SLEEVE 200
16 1378774 0-RING 200
17 1482652 CLICK GEAR 300
18 1378777 SPOOL SHAFT WASHER 200
19 1516905 MAIN SHAFT 1000
20 1378779 SCREW 200
21 1516906 BAIL HOLDER 400
22 1378781 BUSHING 200
23 1516907 BAIL WIRE 1200
24 1378784 SHIM 200
25 1380228 BEARING 2500
26 1378786 LINE SLIDER WASHER 200
27 1488060 LINE ROLLER 300
28 1516908 LINE ROLLER COLLAR 200
29 1516909 BAIL ARM 400
30 1378789 SCREW 200
31 1378790 SCREW 200
32 1524370 BAIL ARM COVER 300
33 1378792 BAIL ARM SPRING 200
34 1378793 SPRING SEAT 200
35 1378794 PIVOT LEVER 300
36 1378795 TRIP PLUNGER 200
37 1378796 ROTOR BRAKE 200
38 1378797 ROTOR BRAKE SPRING 200
39 1516910 ROTOR 1500
40 1524386 CARBON PLATE 600
41 1524387 ROTOR SLEEVE 800
42 1207341 ROTOR SCREW 200
43 1378801 ROTOR NUT 200
44 1378802 ROTOR NUT WASHER 200
45 1516884 SCREW 200
46 1404814 PINION GEAR BUSHING 200
47 1378805 WASHER 200
48 1216637 SCREW 160
49 1378806 BEARING COVER 500
50 1380233 BEARING 2500
51 1516885 BEARING SLEEVE 300
52 1516886 WASHER 200
53 1482669 IAR 2500
54 1524374 PINION GEAR 1200
55 1488072 BUSHING 200
56 1524375 SCREW 200
57 1201870 COVER SCREW WASHER 50
58 1210678 SCREW 200
59 1378812 N-R CAM 300
60 1516913 SCREW 200
61 1524376 DUST CAP ASSY 500
62 1378818 SCREW 200
63 1524377 BEARING RETAINER (2REQ) 800
64 1516915 SIDE COVER 500
65 1378807 BEARING 800
66 1524378 DRIVE GEAR 2500
67 1378824 SHIM 200
68 1524388 HANDLE ASSY 6000
69 1516917 O/S SLIDER 400
70 1395731 SCREW 200
71 1516894 SCREW 200
72 1516895 TRANSFER GEAR 400
73 1516896 BUSHING 200
74 1516897 TRANSFER GEAR NUT 200
75 1516918 O/S SLIDER GUIDE 300
76 1200696 O-RING 200
77 1516919 O/S SLIDER GUIDE 300
78 1395732 SCREW 200
79 1378829 0/S GEAR BUSHING 200
80 1403856 0/S GEAR 400
81 1216643 BEARING 600
82 1378827 0/S GEAR PIN 200
83 1524380 REAR COVER 800
84 1524381 BODY ASSY 3500
85 1524382 HANDLE STAND ASSY 1500
86 1524389 HANDLE SUB-ASSY 800
87 1406321 HANDLE CAP 300
88 1406322 SCREW 200
89 1406323 HANDLE KNOB 800
90 1241728 SCREW 160
91 1406324 HANDLE KNOB CAP 500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/phone/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
