【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 8500DX　製品コード：1545778

【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 8500DX　製品コード：1545778

販売価格: 50円～9,000円(税別)

(税込: 55円～9,900円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

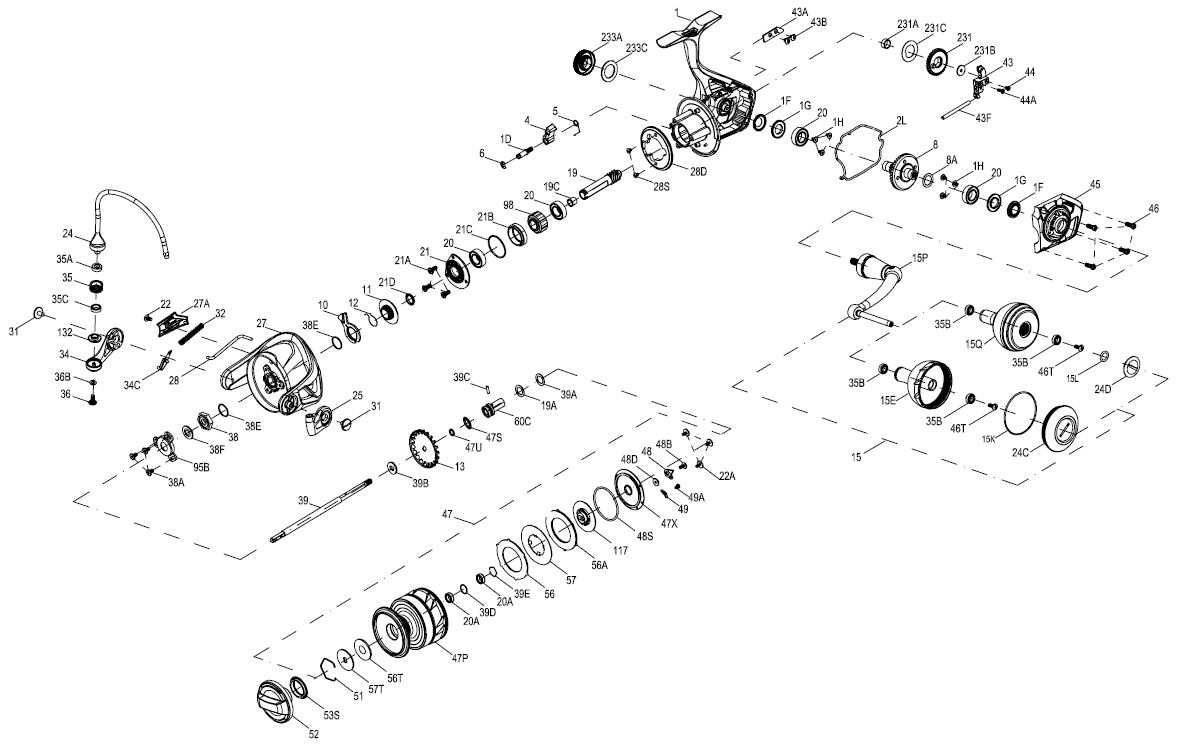

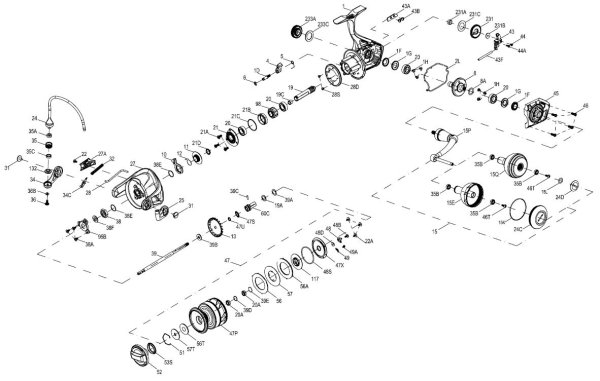

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1D 1277140 A/R PAWL POST 400
1H 1418957 1H-SLA3500 Body Side Screw 200
1G 1419082 BODY SIDE SEAL LOCK PLATE 600
1F 1419083 BODY SIDE SEAL 600
1 1559386 Body Assembly 8000
2L 1419086 BODY SEAL 1200
4 1277142 A/R PAWL 500
5 1277143 PAWL SPRING 300
6 1277144 RETAINER CLIP 200
8A 1277037 8A-SSV5500 DRIVE GEAR SHIM WASHER 400
8 1559366 Drive Gear 8000
10 1277147 A/R PAWL HOLDER 500
11 1559343 A/R Bushing 500
12 1309001 A/R BUSHING SPRING 300
13 1419089 CLICK GEAR 1500
15L 1417804 HANDLE KNOB SEAL 200
15K 1419073 HANDLE KNOB CAP SEAL 600
15E 1559264 Handle Knob 2000
15Q 1559294 Handle Knob Assembly 6000
15 1559367 Handle Assembly 6500
15P 1559368 Handle Arm 5000
19A 1277424 19 A PINION GEAR WASHER 300
19C 1419092 PINION GEAR BUSHING 200
19 1559369 Pinion Gear 3500
20 1277152 BALL BEARING 2000
20A 1385530 CLA3000 SEALED BALL BEARING 2000
21A 1277154 PINION RETAINER SCREW 200
21C 1385684 O RING 200
21B 1419094 PINION BEARING COLLAR 500
21 1559345 Ball Bearing Retainer 500
21D 1559346 Body Head Seal 1000
22A 1125962 SCREW 160
22 1277046 ROTOR COVER SCREW 200
24D 1417808 24C-CLA5000 HANDLE KNOB CAP 600
24C 1559296 Handle Knob Cap 3200
24 1559380 One Piece Bail 3500
25 1559370 Bail Holder 1000
27A 1559372 Rotor Cover 600
27 1559387 Rotor 4000
28S 1277054 SCREW 200
28D 1277161 ROTOR BRAKE 700
28 1559382 Rotor Trip Lever 300
31 1277055 BAIL ARM SCREW 600
32 1559351 Bail Spring 300
34C 1277164 PIVOT ARM 300
34 1559373 Bail Arm 2000
35 1277165 35-SSV7500 LINE ROLLER 1000
35B 1377606 LINE ROLLER BALL BEARING 2000
35A 1419050 35A-SLA5500 LINE ROLLER BUSHING 500
35C 1559273 Ball Bearing 2000
36 1277166 LINE ROLLER SCREW 200
36B 1417809 BAIL ARM SCREW WASHER 200
38A 1119121 SCREW 50
38E 1302502 BEARING RETAINER O-RING 200
38F 1419080 ROTOR-MAIN SHAFT SEAL 300
38 1419103 ROTOR NUT 300
39B 1277067 MAIN SHAFT WASHER 200
39E 1559277 Lock Spring 300
39D 1559302 Washer 1200
39 1559352 Main Shaft 1800
39A 1559353 Spool Adjust Washer 300
39C 1559354 Main Shaft Dowel 300
43B 1277070 SCREW 200
43A 1277173 O/S SLIDER GUIDE 600
43F 1389567 O/S SLIDER GUIDE SHAFT 600
43 1419105 OSCILLATION SLIDER 800
44 1385672 MAIN SHAFT SCREW 200
44A 1447691 MAIN SHAFT SCREW 200
45 1559388 Body Cover Assembly 2500
46 1277074 BODY COVER SCREW 200
46T 1341500 A/R BUTTON SCREW 300
47S 1494699 Seal 300
47U 1525247 Seal 300
47X 1559358 Drag Cover 1000
47 1559389 47-SLAIV8500DX SPOOL ASSEMBLY 9000
47P 1559390 Sub Part# 1559389 Spool 5000
48D 1385579 SPOOL CLICKER SPACER RING 200
48B 1385581 SPOOL CLICKER SPRING SCREW 200
48 1419069 SPOOL CLICK PLATE 300
48S 1559359 Spool Seal 500
49 1259579 SPRING 200
49A 1559283 Screw 300
51 1277085 DRAG WASHER RETAINER (051 SSV5500) 300
52 1559377 Drag Knob Assembly 3600
53S 1339555 DRAG KNOB SEAL 300
56T 1277089 DRAG FRICTION WASHER 500
56 1419077 DRAG FRICTION WASHER 2500
56A 1419078 DRAG FRICTION WASHER 2500
57T 1419058 KEYED DRAG WASHER 300
57 1559361 Keyed Drag Washer 500
60C 1559362 Spool Support Sleeve 500
95B 1419114 ROTOR NUT LOCKING PLATE 500
98 1277190 CLUTCH/SLEEVE ASSEMBLY 3000
117 1559363 Drag Drive Plate 3500
132 1419163 132-SLA9500 LINE ROLLER COLLAR 300
231B 1277100 GEAR SCREW 300
231A 1339566 O/S GEAR BUSHING 300
231C 1389603 O/S GEAR WASHER 200
231 1419117 OSCILLATION GEAR 1000
233C 1419076 HANDLE CAP SEAL 600
233A 1559378 Handle Cap Assembly 2000

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
