【アブ純正お取り寄せパーツ：納期1ヶ月】Fierce IV 5000 製品コード：1558710
商品詳細
| お取り寄せ部品のご注文には、ルールがございます |
・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。
・ご注文後のキャンセル・変更・返品はできません。
・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。
・メーカーに在庫のない納期未定部品はキャンセルとなります。
・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

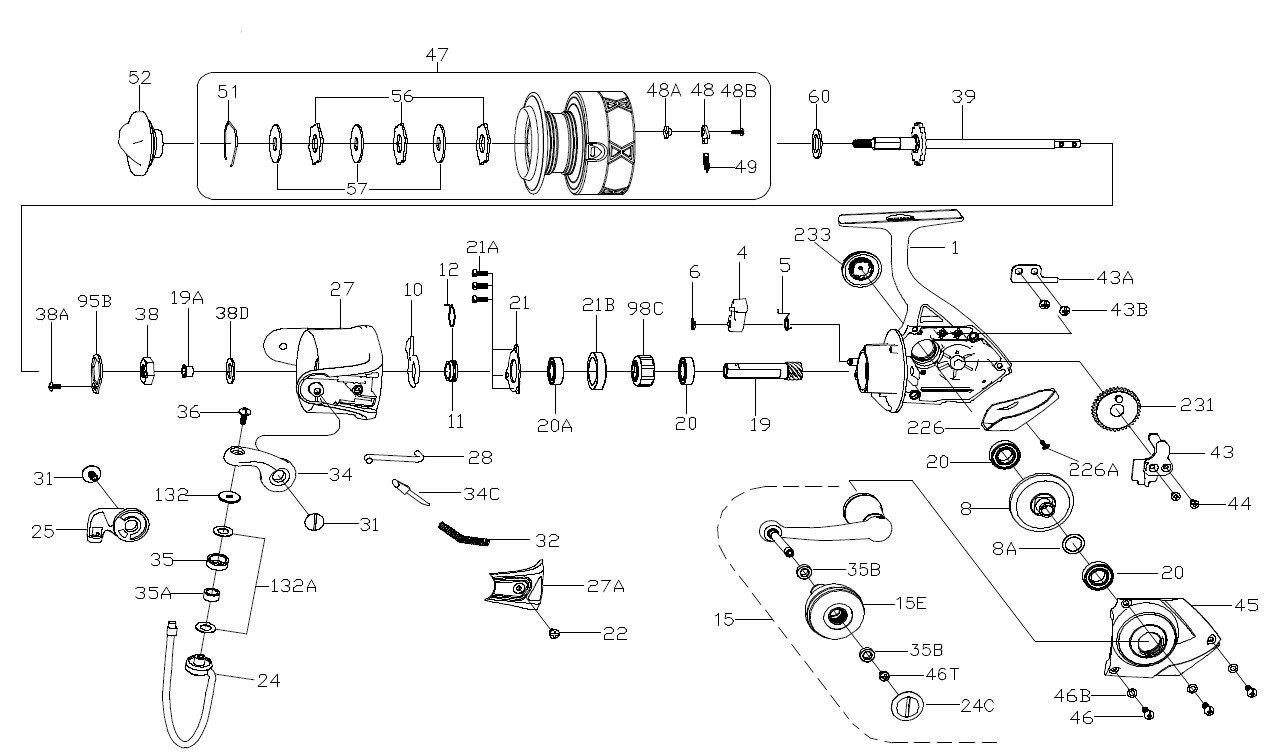

| リール部品展開図 |
| 展開図 番号 |
品番 | パーツ名 | 単価 （税抜） |
| 1 | 1577511 | Housing Assembly | 4500 |
| 4 | 1190937 | 4-5000SG Dog | 500 |
| 5 | 1190966 | Dog Spring | 600 |
| 6 | 1190979 | Retaining Clip | 300 |
| 8 | 1191019 | 8-5000SG Main Gear | 3500 |
| 8A | 1191030 | SHIM GEAR | 400 |
| 10 | 1191066 | A/R Holder | 1000 |
| 11 | 1191085 | Bushing | 1000 |
| 12 | 1313865 | A/R Bushing Spring | 600 |
| 15E | 1316414 | 15E-CFT5000 Handle Knob | 2000 |
| 15 | 1514341 | Handle Assembly | 8000 |
| 19A | 1191253 | BUSHING- PINION (019A5000SG) | 200 |
| 19 | 1364030 | 19-BTLII5000 PINION GEAR | 2500 |
| 20 | 1204012 | Ball Bearing(3 req) | 4000 |
| 20A | 1308090 | Ball Bearing | 2000 |
| 21 | 1192636 | Bearing Retainer | 1000 |
| 21A | 1192645 | Screw (3 req) | 300 |
| 21B | 1324209 | 21B-BTLII5000 Collar | 600 |
| 22 | 1204018 | 22-6000PUR Bail Pivot Cover Screw | 600 |
| 24C | 1316416 | 24C-CFT5000 Handle Knob Cap | 600 |
| 24 | 1365736 | 24-FRCII5000 Bail Wire Assembly | 2200 |
| 25 | 1308093 | 24A-CFT5000 Bail Holder | 1000 |
| 27 | 1365737 | 27-FRCII5000 Rotor | 3000 |
| 27A | 1365738 | 27A-FRCII5000 Bail Pivot Cover | 300 |
| 28 | 1365739 | 28-FRCII5000 Trip Lever | 300 |
| 31 | 1365740 | 31-FRCII5000 Bail Arm Screw (2 req) | 600 |
| 32 | 1308101 | 32-CFT5000 BAIL SPRING | 400 |
| 34C | 1191652 | ARM PIVOT (034C5000SG) | 600 |
| 34 | 1308102 | 34-CFT5000 Bail Arm | 600 |
| 35 | 1308066 | 35-CFT3000 Line Roller | 1000 |
| 35A | 1308067 | 35A-CFT2000 Line Roller Bushing | 300 |
| 35B | 1451519 | 35B-PAS5000 Bushing (2 req) | 400 |
| 36 | 1191699 | Sub Part# 1191703 SCREW BAIL STUD | 800 |
| 38 | 1191729 | NUT ROTOR | 500 |
| 38D | 1308104 | 38D-CFT5000 ROTOR NUT WASHER | 600 |
| 38A | 1365741 | 38A-FRCII5000 Screw | 600 |
| 39 | 1308105 | 39-CFT5000 Main Shaft Assembly | 1500 |
| 43B | 1191736 | 38A-5000SG SCREW ROTOR LOCKING PLATE | 200 |
| 43A | 1191820 | PLATE CROSSWIND BLOCK | 600 |
| 43 | 1308107 | 43-CFT5000 Crosswind Block | 500 |
| 44 | 1191845 | Crosswind Block Screw (2 req) | 300 |
| 45 | 1514342 | 45-FRCIII5000LE Housing Cover Assy | 2000 |
| 46 | 1191903 | SCREW HOUSING COVER | 200 |
| 46B | 1191908 | WASHER HOUSING COVER | 200 |
| 46T | 1316411 | 46T-CFT2000 Screw | 300 |
| 47 | 1577512 | Spool Assembly | 5500 |
| 48B | 1192658 | Bail Pivot Cover Screw | 600 |
| 48 | 1211625 | Click Tongue | 600 |
| 48A | 1211626 | Click Tongue Washer | 600 |
| 49 | 1211627 | 49-5000SG CLICK TONGUE SPRING | 300 |
| 51 | 1308112 | Drag Retaining Ring | 300 |
| 52 | 1514319 | Drag Knob Assembly | 3000 |
| 56 | 1308114 | Drag Washer (3 req) | 1000 |
| 57 | 1192044 | WASHER KEYED | 200 |
| 60 | 1211629 | Thrust Washer | 800 |
| 95B | 1308115 | Rotor Locking Plate | 400 |
| 98C | 1308116 | 98C-CFT5000 Clutch/Sleeve Assembly | 3000 |
| 132 | 1192297 | WASHER ROLLER | 400 |
| 132A | 1192302 | WASHERLINE ROLLER | 400 |
| 226A | 1192473 | 226A-3000SG REAR COVER SCREW | 200 |
| 226 | 1308117 | 226-CFT5000 REAR COVER | 500 |
| 231 | 1192503 | GEAR CROSSWIND (231 5000SG) | 800 |
| 233 | 1514320 | Bearing Cover Assy | 1000 |
* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
| ご注文方法 |
（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。
※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。
※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。
純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts
| ご注文ができない部品について |
・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php
・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/
・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。
・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
