【アブ純正お取り寄せパーツ：納期1ヶ月】25 BEAST LP 400 ハイギア 左　製品コード：1650514

【アブ純正お取り寄せパーツ：納期1ヶ月】25 BEAST LP 400 ハイギア 左　製品コード：1650514

販売価格: 50円～12,000円(税別)

(税込: 55円～13,200円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

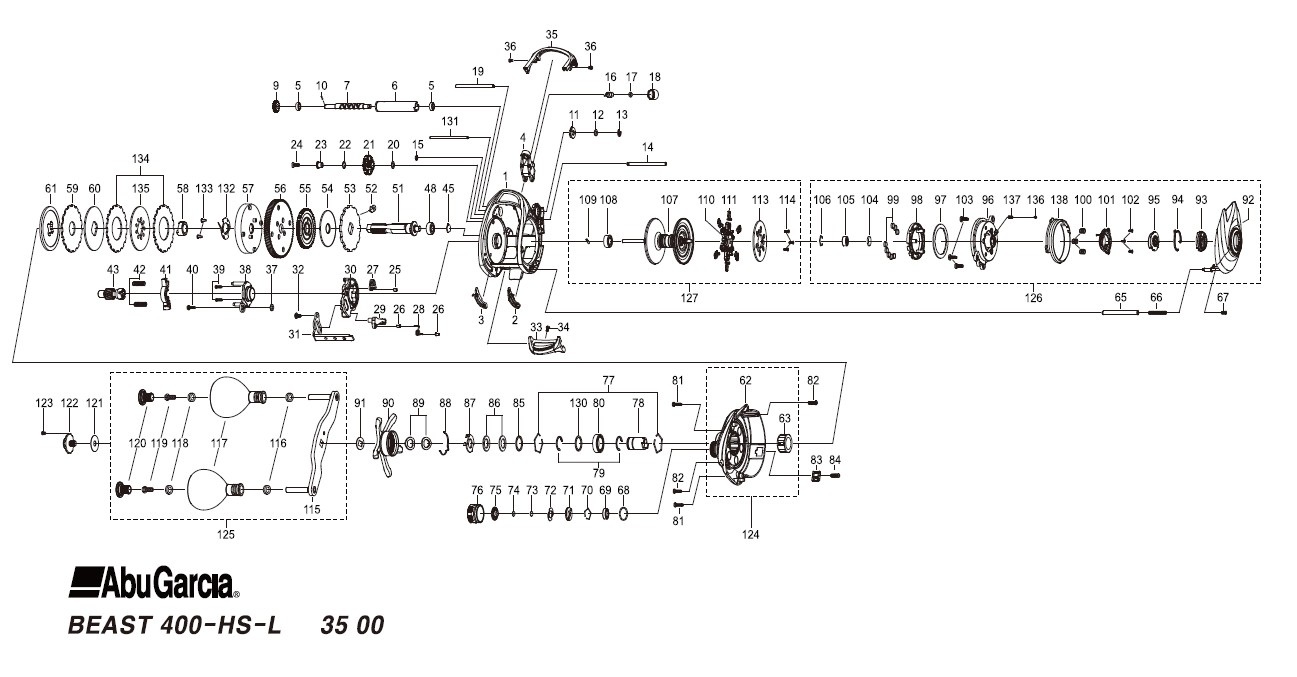

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1650882 FRAME 8500
2 1650831 SLIDE WASHER 200
3 1650832 SLIDE WASHER 200
4 1650833 LINE GUIDE 500
5 1132853 BALL BEARING 600
6 1380597 LEVEL WIND TUBE 300
7 1380598 WORM SHAFT 2500
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1380599 WORM SHAFT PIN HOLDER 200
12 1185695 WORM SHAFT WASHER 160
13 1124201 RETAINER 50
14 1380600 LINE GUIDE SHAFT 300
15 1116226 RETAINER 50
16 1515956 PAWL 300
17 1125736 WASHER 50
18 1129323 LINE GUIDE NUT 70
19 1650834 LINE GUIDE SHAFT 300
20 1124178 WASHER 50
21 1650835 LEVEL WIND GEAR 200
22 1144184 WASHER 160
23 1380604 LEVEL WIND GEAR BUSHING 200
24 1380605 SCREW 200
25 1380606 CLUTCH SPRING BUSHING 200
26 1116230 INSERT 50
27 1380735 CLUTCH SPRING 200
28 1127699 CLUTCH SPRING 50
29 1380736 KICK LEVER 250
30 1650883 LIFT CURVE 400
31 1650884 CLUTCH LINK 300
32 1125822 SCREW 50
33 1650885 THUMB BAR 500
34 1380612 THUMB BAR SCREW 200
35 1650886 FRONT COVER 800
36 1452764 SCREW 200
37 1380614 WASHER 200
38 1650887 CLUTCH PLATE 200
39 1187621 SCREW 200
40 1380616 SCREW 200
41 1650888 YOKE 300
42 1650842 SPRING 200
43 1650898 PINION 3600
45 1125797 WASHER 50
48 1281216 BALL BEARING 600
51 1650890 MAIN GEAR SHAFT 1400
52 1380622 STOPPER 500
53 1650845 RATCHET 500
54 1650846 DRAG WASHER 500
55 1650847 WORM SHAFT DRIVE GEAR 300
56 1650899 MAIN GEAR 4000
57 1650849 WASHER DRUM 400
58 1650850 MAIN GEAR SHAFT BUSHING 300
59 1650851 DRAG WASHER 900
60 1650852 DRAG WASHER 200
61 1650853 PRESSURE WASHER 500
62 1650900 GEAR SIDE PLATE 5500
63 1650855 ONE WAY CLUTCH 3000
65 1650856 GUIDE SHAFT 400
66 1650857 SPRING 200
67 1452902 SCREW 200
68 1185714 O-RING 50
69 1515959 BALL BEARING 600
70 1104790 RING 50
71 1125772 CLICK WASHER 100
72 1125769 CLICK SPRING 150
73 1125770 FRICTION WASHER 50
74 1125771 RUBBER WASHER 50
75 1125768 CLICK WASHER 100
76 1650858 BRAKE KNOB 1800
77 1380636 RING 200
78 1380637 IAR SLEEVE 300
79 1380638 RETAINER 200
80 1380639 BALL BEARING 600
81 1452780 SCREW 200
82 1257013 SCREW 160
83 1650859 LUBE PORT 200
84 1324400 SCREW 200
85 1416412 WASHER 200
86 1380642 SPRING WASHER 200
87 1380643 CLICK SPRING HOLDER 300
88 1650860 CLICK SPRING 300
89 1380645 SPRING WASHER 200
90 1652028 STAR WHEEL 2500
91 1380647 WASHER 200
92 1650894 PALM SIDE PLATE 4000
93 1581519 MAG DIAL 300
94 1125780 CLICK SPRING 70
95 1415635 SLIDE CAM 300
96 1650863 BEARING HOUSING 1800
97 1650864 MAGNET PLATE 300
98 1650865 MAGNET HOLDER 500
99 1116222 MAGNET 200
100 1313476 SPRING 200
101 1415641 SLIDE CAM 300
102 1380655 SCREW 200
103 1490809 SCREW 200
104 1125797 WASHER 50
105 1128194 BALLBEARING 800
106 1104790 RING 50
107 1650866 SPOOL 7000
108 1380657 BALL BEARING 800
109 1380658 SPOOL SHAFT PIN 200
110 1380659 BRAKE WEIGHT HOLDER 300
111 1380660 BRAKE WEIGHT 200
113 1380661 BRAKE WEIGHT COVER 300
114 1185710 RIGHT SIDE COVER CAP SCREW 50
115 1650867 HANDLE 3000
116 1208088 BUSHING FOR BALL BEARING 200
117 1650868 HANDLE KNOB 1800
118 1208088 BUSHING FOR BALL BEARING 200
119 1208090 SCREW 50
120 1650035 HANDLE KNOB CAP 300
121 1380665 WASHER 200
122 1380666 HANDLE NUT 500
123 1380667 SCREW 200
124 1650901 GEAR SIDE COMPLETE 8000
125 1650870 HANDLE COMPLETE 8000
126 1650896 PALM SIDE COMPLETE 12000
127 1650872 SPOOL COMPLETE 10000
130 1392846 WASHER 200
131 1650873 GUIDE PIN 200
132 1650015 CLICK SPRING 300
133 1650874 SCREW 200
134 1650875 DRAG WASHER 800
135 1650876 DRAG WASHER 300
136 1313371 CLICK PIN 200
137 1313372 CLICK PIN SPRING 200
138 1650897 LOCK LEVER 300

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
