【アブ純正お取り寄せパーツ：納期1ヶ月】BEAST SP（ビースト SP）4000　製品コード：1650570

【アブ純正お取り寄せパーツ：納期1ヶ月】BEAST SP（ビースト SP）4000　製品コード：1650570

販売価格: 160円～7,200円(税別)

(税込: 176円～7,920円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

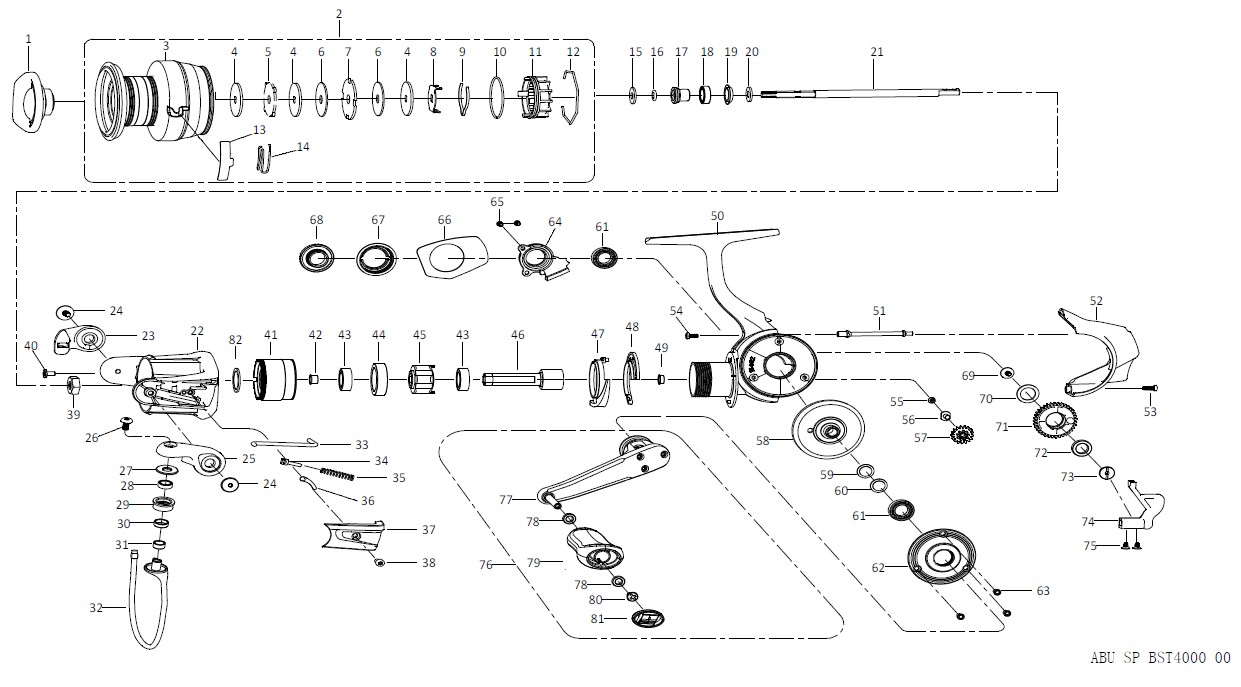

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1647357 DRAG KNOB ASSY 2500
2 1647358 SPOOL ASSY 7200
3 1647359 SPOOL 5000
4 1378909 KEY WASHER 200
5 1647360 DRAG WASHER 300
6 1409747 DRAG WASHER 300
7 1378910 EARED WASHER 200
8 1378765 SPOOL CLICK RETAINER 200
9 1555360 SPOOL CLICK 200
10 1378767 0-RING 200
11 1409799 SPOOL BOTTOM 300
12 1378769 CLIP 200
13 1647135 LINE CLIP 200
14 1647136 LINE CLIP SPRING 200
15 1378773 SPACE WASHER 200
16 1378774 0-RING 200
17 1378840 BEARING SLEEVE 200
18 1200874 BEARING 600
19 1378841 SEAL 200
20 1378777 SPOOL SHAFT WASHER 200
21 1647362 MAIN SHAFT 800
22 1647363 ROTOR 3000
23 1647364 BAIL HOLDER 500
24 1647310 SCREW (2REQ) 200
25 1647365 BAIL ARM 400
26 1647366 SCREW 200
27 1593574 LINE ROLLER COLLAR 200
28 1380228 BEARING 2500
29 1593629 LINE ROLLER 300
30 1380123 UPPER BUSHING 200
31 1380122 LOWER BUSHING 200
32 1647367 BAIL WIRE 2000
33 1647368 TRIP PLUNGER 200
34 1378793 SPRING SEAT 200
35 1378849 BAIL ARM SPRING 200
36 1378794 PIVOT LEVER 300
37 1647369 BAIL ARM COVER 200
38 1647348 SCREW 200
39 1378801 ROTOR NUT 200
40 1647318 SCREW 200
41 1647370 BEARING COVER 500
42 1404814 PINION GEAR BUSHING 200
43 1639511 BEARING (2REQ) 2500
44 1555378 BEARING SLEEVE 300
45 1647371 ONE WAY CLUTCH 1500
46 1647372 PINION GEAR 2000
47 1555452 N-R CAM 300
48 1555453 ROTOR BRAKE RING 200
49 1488072 BUSHING 200
50 1647373 BODY ASSY 4500
51 1647374 O/S SLIDER GUIDE 400
52 1647375 REAR COVER 1200
53 1647335 SCREW 200
54 1647348 SCREW 200
55 1593585 SCREW 200
56 1593586 NUT 200
57 1593587 TRANSFER GEAR 500
58 1647376 DRIVE GEAR 3000
59 1378824 SHIM 200
60 1378822 SHIM 200
61 1378807 BEARING 800
62 1647377 BEARING RETAINER 1000
63 1647378 SCREW (3REQ) 200
64 1647379 SIDE COVER 500
65 1555395 SCREW (2REQ) 200
66 1647380 CARBON PLATE 300
67 1594020 CARBON RING 400
68 1647381 DUST CAP 600
69 1555399 SCREW 200
70 1378829 0/S GEAR BUSHING 200
71 1647382 O/S GEAR 300
72 1380241 BUSHING 200
73 1378827 0/S GEAR PIN 200
74 1647383 O/S SLIDER 300
75 1593597 SCREW(2REQ) 200
76 1647384 HANDLE ASSY 5600
77 1647385 HANDLE STAND ASSY 3500
78 1438531 BUSHING(2REQ) 200
79 1647386 HANDLE KNOB 1600
80 1241728 SCREW 160
81 1647387 HANDLE KNOB COVER 200
82 1378805 WASHER 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
