【Avail/アベイル】アンバサダー用 メカニカルブレーキノブ 【BCAL-55ST】

■モデル名

BCAL-55ST


■商品紹介

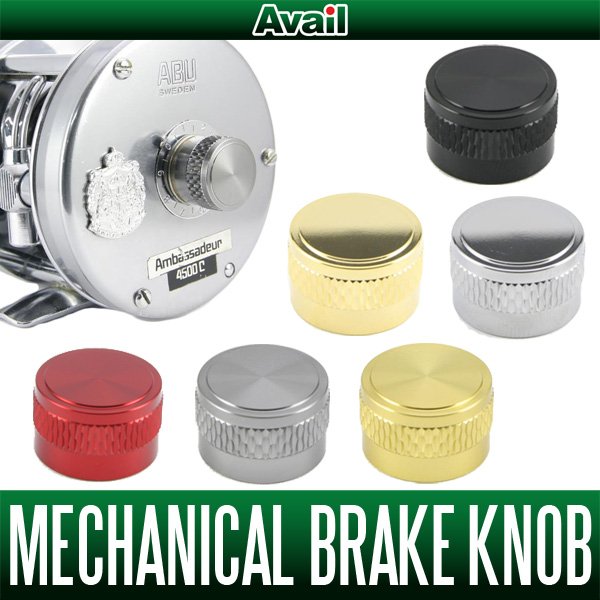

アベイルオリジナルのABU アンバサダー用メカニカルブレーキノブです。
スプール、リテーナー、ハンドルナット、ノブキャップなどと共にカラーコーディネイトをお楽しみ下さい。
なお2モデルあるうち、BCAL-55STのほうが幅広い機種に対応しています。詳しくは下記スペック表をご覧ください。



リール:アンバサダー4500C（エビス）




リール:アンバサダー5000C




リール:アンバサダー1000


■カラーバリエーション

・メカニカルブレーキノブ 55STタイプ



ブラック




ガンメタ




レッド




シャンパンゴールド




シルバー




クロム




金メッキ


・メカニカルブレーキノブ 55FLタイプ



ブラック




ガンメタ




レッド




シャンパンゴールド




シルバー




クロム




金メッキ


■スペック

・基本仕様

（材質）
アルミ合金
（重量）
55STタイプ：1.1g
55FLタイプ：1.4g

（主要サイズ）
55STタイプ　高さ：約9.5mm　深さ：約8.3mm
55FLタイプ　高さ：約9.2mm　深さ：約8.0mm

（55STタイプ適合機種）
1000/1000C
2000/2000C
1500CAリミテッド/3500CAリミテッド
4500/4500C/4600CB
5000AL/5000C/5001C（ナベリム）
5500C（マミヤ ブルーグレー）
5500C（エビス）
5500ストライパー
6000C/6500C
7000Cコンパクト/7000CL/7200/7000iシンクロ/7000Cシンクロ

（55FLタイプ適合機種）
4500C（75年までの製造モデルと76年製の一部）
5000C（76年までの製造モデル）
5500C（72年から75年製と76年製の一部）
5500（75年製と76年製の一部）
5000D（75年製と76年製の一部）

適合機種は、Avail社で確認が取れているリールのうち、純正品のデザインを元に仕分けしております。
純正メカニカルブレーキノブがストレートのリールにフレアタイプのメカニカルブレーキを取り付ける事も可能です。

上記の表に無い機種も、お手持ちのリールのメカニカルブレーキノブの深さを測定し、±0.5mm程度の違いであれば、取り付け出来る場合がほとんどです。

※ウルトラキャストモデルは未確認です。
※BCAL-55FLは、1000シリーズ、2000シリーズには取り付けできません。



アンバサダー5000や5000Dの初期のモデルのようなキャップにスリットがあり、サイドプレートにワイヤーのテンションインジケーターが付いているメカニカルブレーキのリールには取り付け出来ません。


■使用方法

純正のメカニカルブレーキノブを取り外し、内側にはり付いているパーツを本商品に移植してご利用ください。
銅製の板（機種により、銅板とフェルトワッシャー）です。
取り外した純正部品は失くさないように保管してください。
取り付け後はメカニカルブレーキノブのスカートがゴムパッキンに掛かるよう銅板の枚数を調整して下さい。


■ハンドル側スプールキャップについて

リールの機種によっては、パーミングカップ側のキャップだけでなく、ハンドル側のスプールキャップに本商品が取り付けできる物があります。

それとは別に2500C用メカニカルブレーキが適合する機種もあります。
（キャップを締め切った状態でスプールのセンターが出るように銅板を調整してください。）
また2500C用の適合機種は5500C用を付けるとスタードラグと接触するため不適合となります。
それぞれ確認が出来ている機種は下の表のモデルとなります。
お手持ちのリールのスプールキャップのサイズを測定して確認してからご購入下さい。

（BCAL-55STが適合）
※5001C（ナベリム）/5500C（マミヤ ブルーグレー）

（2500C用が適合）
4500/4500C/5000/5000C/5500C（エビス）/6000C/
6500C（エビス）/7000CL/7000iシンクロ/7000Cシンクロ/7200

※5001C（ナベリム）はロットによって2500C用が適合するモデルもあるようです。
よくご確認の上ご購入下さい。
