【アブ用】ガイドピン REV16 （16レボLTX-BF8,SLC-IB7/8,ALC-BF7,ALC-IB6/7用）

販売価格: 680円(税別)

(税込: 748円)

在庫確認はこちら

カラー:

数量:

返品特約に関する重要事項

お問い合わせ

商品詳細

　プロダクトコンセプト

重量：約0.28g

レボLTX BF8, レボSLC IBシリーズなどに対応するジュラルミン削り出しのガイドピンです。

　カスタム例

　対応機種

■Revo 2016年モデル
　　( LTX-BF 8, SLC-IB 7/8, ALC-BF 7, ALC-IB 6/7 )

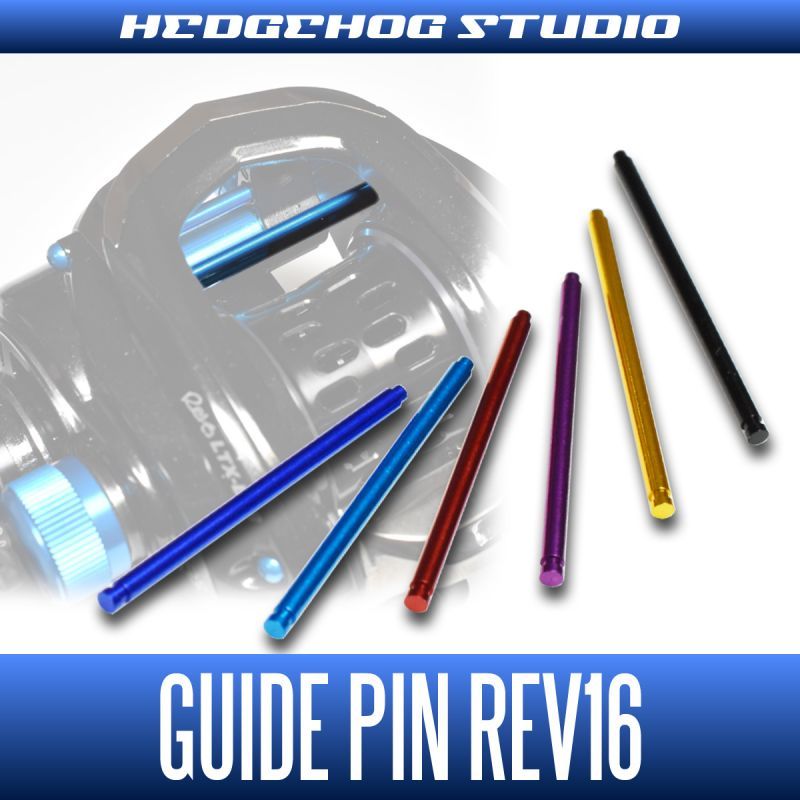

　カラーラインナップ


サファイアブルー	スカイブルー	レッド

ロイヤルパープル	ゴールド	ブラック

　取り付け方法

サイドカバーを取り外し、リール本体・スプール・サイドカバープレートに分解します。

ハンドルロックナット・ハンドル本体・スタードラグ・を取り外します。

サイドカバーを固定しているビス4本を取り外します。

サイドカバーを取り外した後、メインギヤやピニオンギヤを取り外して写真の状態にします。その後、フロントカバーを固定している2箇所のネジを取り外します。

するとフロントカバーが外れます。

大き目のマイナスドライバーを使って純正のレベルワインドキャップを取り外します。

クロスギアを固定しているEリングを精密マイナスドライバーを用いて取り外します。

無事にEリングが取り外せると、レベルワインド周りのパーツがすべて取り外し可能になります。

レベルワインドチューブを交換します。
まず、写真矢印部にあるピンをピンセットなどを用いて取り外します。

すると純正のレベルワインドチューブが取り出せますので、ヘッジホッグスタジオのレベルワインドチューブ REV16と交換します。

レベルワインドチューブを交換後、写真の状態まで先に組み立てておくと、後の作業をよりスムーズに行うことが出来ます。

リール本体に組み立てておいたレベルワインドチューブ周辺パーツとレベルワインドを組み込み、再びEリングで固定します。

次に、ラインガイドシャフトの交換を行います。
先ほど取り外した純正のラインガイドシャフトとヘッジホッグスタジオのラインガイドシャフト REV16を交換します。
(取付は、右側に開いている穴へ行います。)

写真の矢印部にラインガイドシャフト REV16を取り付けます。
なお、ラインガイドシャフトは両端のデザインが異なりますが、写真で拡大表示されているほうから取り付けを行ってください。

今度はガイドピンの交換を行います。
先ほど取り外した純正のガイドピンとヘッジホッグスタジオのガイドピン REV16を交換します。
(取付は、左側に開いている穴へ行います。)

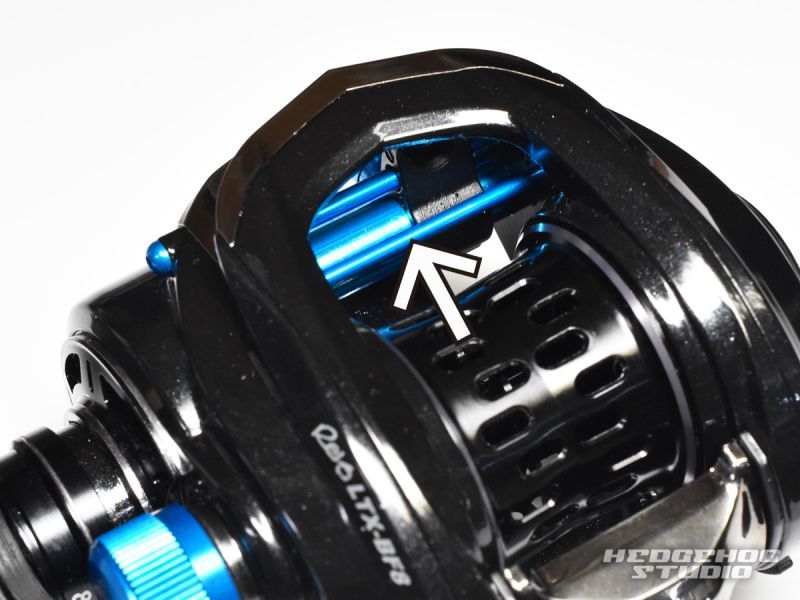

写真の矢印部にガイドピン REV16を取り付けます。
なお、ガイドピンも両端のデザインが異なりますが、写真で拡大表示されているほうから取り付けを行ってください。

※ラインガイドシャフト REV16とガイドピン REV16は外見は同じですがシャフトの太さが異なります。太い方がラインガイドシャフト REV16、細いほうがガイドピン REV16になります。
