ハンドルノブ用BBの改造方法：ハンドルノブベアリングチューン

使用するベアリング
ハンドルノブ用BB
品番：SHG-740ZZ
size：内径4mm×外径7mm×厚さ2.5mm シールドタイプ
※品番をクリックすると、ベアリングの商品ページにジャンプできます。

①ハンドルのエンドキャップを外します。

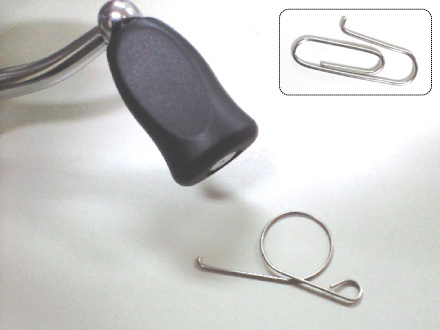

　クリップなどの先端を2～3mm折り曲げて工具を用意します。

スピニングリール・ベイトリール共通　ハンドルノブ用ベアリングのチューニング改造手順

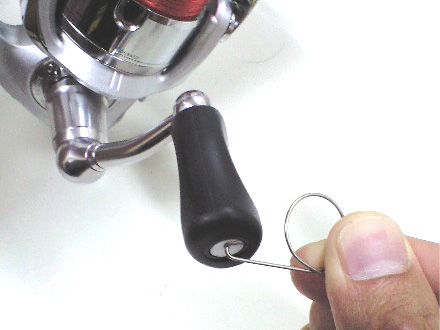

②Ｉ型ノブの場合は、エンドキャップの小さな穴に鍵の部分を引っ掛けキャップを引き抜きます。
　固着していてなかなか外れない場合もあります。
　（外れた瞬間にキャップが飛んでいってしまう事がありますので、無くさないよう注意して下さい。）

スピニングリール・ベイトリール共通　ハンドルノブ用ベアリングのチューニング改造手順

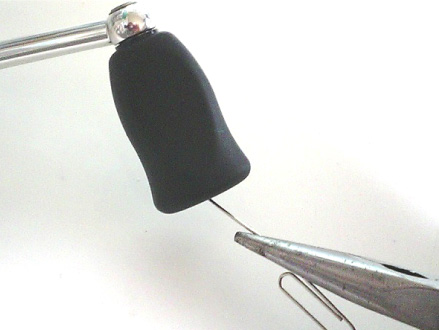

③素手で取れない場合、ペンチなどで針金を引っ張ると力が入り、外しやすくなります。
　（外れた瞬間にキャップが飛んでいってしまう事がありますので、無くさないよう注意して下さい。）

スピニングリール・ベイトリール共通　ハンドルノブ用ベアリングのチューニング改造手順

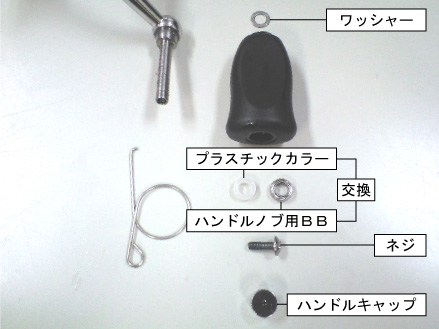

④プラスチックカラーとハンドルノブ用BBを入れ替え、組みなおせば完成です。
　ネジを締め込む際、キツく閉めるとハンドルの回転が悪くなる場合は、
　ワッシャーの枚数・ネジの緩め加減を調整して下さい。
※機種によりワッシャーの数・位置は異なる場合があります。　
※機種によりハンドルノブ用BBが2個装着できる物もあります。

スピニングリール・ベイトリール共通　ハンドルノブ用ベアリングのチューニング改造手順

※Ｔ型ノブの場合はマイナスドライバーなど先の尖った物でエンドキャップを外します。

スピニングリール・ベイトリール共通　ハンドルノブ用ベアリングのチューニング改造手順

※エギングノブの場合は、専用工具を使うか、先の尖ったペンチ等で回します。

スピニングリール・ベイトリール共通　ハンドルノブ用ベアリングのチューニング改造手順

※ペンチ等で金属パーツを挟む時は、ペンチの先端にセロテープを巻くと、
　金属パーツにキズ防止に役立ちます。

※リールチューニングはパーツの紛失や破損などに十分ご留意の上、
　自己責任において作業を行って下さい。
