ラインローラー用BB（NEW10セルテート・イグジスト・NEW07ルビアス系）の改造方法

ラインローラー用BB（NEWセルテート・イグジスト・ルビアス系）の改造方法：ラインローラー2BB仕様ベアリングチューン

使用するベアリング

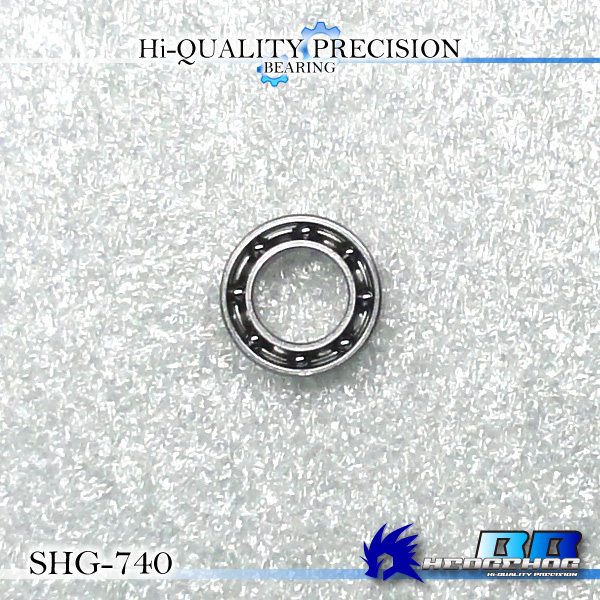

ラインローラー用BB（740系）
品番：SHG-740
size：内径4mm×外径7mm×厚さ2mm オープンタイプ
※品番をクリックすると、ベアリングの商品ページにジャンプできます。

ベアリングとパッキン・カラーがセットになった商品はこちら

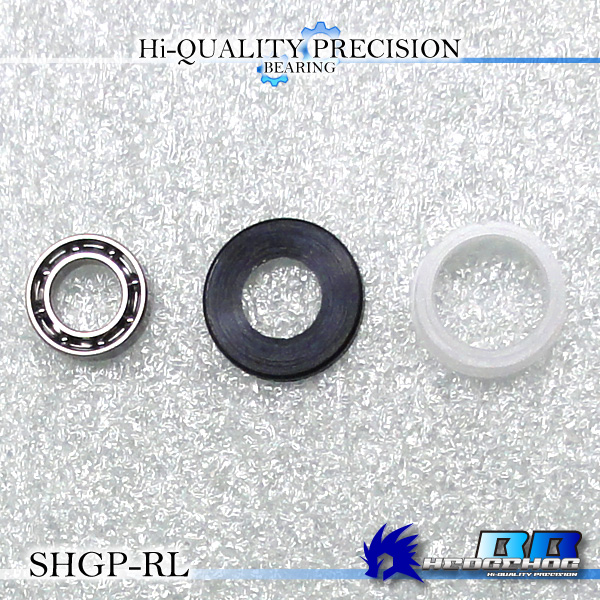

ラインローラー用BB（SHG-740）+ローラーパッキン・ローラーカラー
品番：SHGP-RL
size：内径4mm×外径7mm×厚さ2mm オープンタイプ
※品番をクリックすると、ベアリングの商品ページにジャンプできます。

①ラインローラーにベアリングを1個追加し、2BB仕様にします。

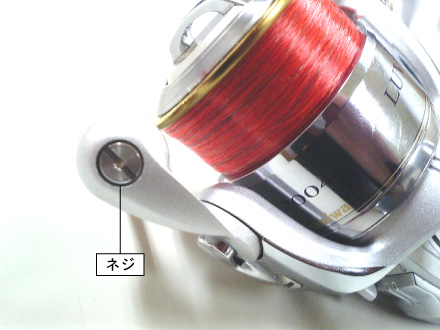

　まずラインローラーのネジから外します。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

②アームのワッシャーも外します。
※アームの戻りに勢いがありますのでご注意下さい。
※機種により、元々ワッシャーが付いていないリールもあります。
　また、がっちりとはまっており、簡単に外れない物もあります。
　その場合は無理に外さなくても大丈夫ですが、紛失にはご注意下さい。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

③ラインローラーが簡単に指で外せれば良いのですが、固くて外れない物も多くあります。
　このような場合は、ラインローラーを外す準備をしますので、”④”へ進んで下さい。
　指でラインローラーが外れた場合は、”⑨”へ進んで下さい。
※無理に外そうとしてベールを曲げない様に注意して下さい。
　外れる物は簡単にスポッと取れますし。外れない物はこのままではいくらやっても外れません。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

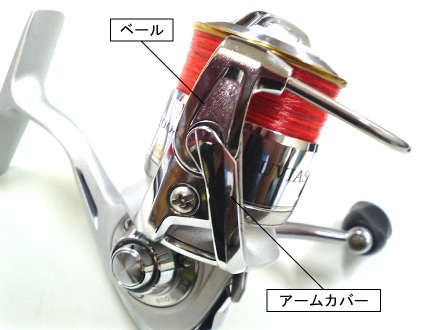

④反対側のアームカバー・ベールを外します。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

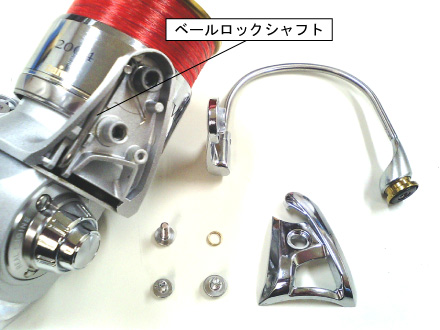

⑤ベールが完全に取れました。
※ベールロックシャフト周辺の部品が外れやすくなりますので、部品を無くさない様ご注意下さい。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

⑥ベールロックシャフトが外れた場合、この向きで取り付けます。
※取付位置が甘いと、最後に組み上げた際にハンドルが回りません。
　その様な症状の場合は、シャフトの位置を確認して下さい。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

⑦ラインローラーを外す準備をします。
　 ”②”で外したネジをベールに再度取り付けます。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

⑧机などの上でネジを軸点としてラインローラーを垂直に強く押し込み、ラインローラーを取り外します。
※固着してかなり固い場合がありますが、部品を曲げたり破損しない様にご注意下さい。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

⑨ネジを外し、ラインローラーを外すと、ローラーカラーが奥にあります。
　こちらも指で簡単に外れる物と外れない物があります。
　外れない場合は、カッターなどを使って引っかける感じで回すと良いでしょう。
　固着している場合は、オイルやお湯などでカラー部分の塩分・汚れを落とし、
　滑りを良くしてから作業して下さい。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

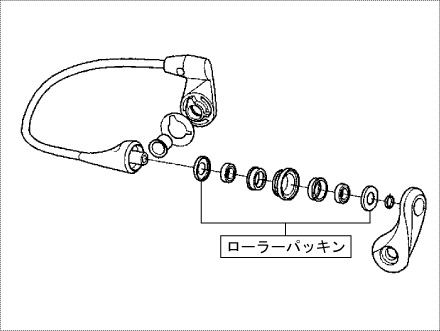

⑩ラインローラー周辺の展開図です。
　写真を参考に各パーツを交換します。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

⑪両サイドのパッキンを減らす事によって更に滑らかなラインローラーになりますが、
　ゴミや水分も侵入しやすくなります。
　管理釣場や淡水域でのご使用がメインでしたらパッキンを外し、性能重視にする手もあります。
※パッキンを外すとベアリングのシャー音が大きくなる場合があります。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

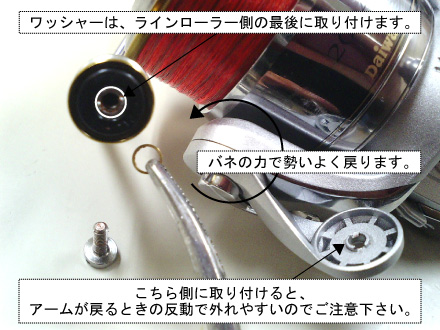

⑫ラインローラーを順番通りに組み上げれば完成です。
　ベアリングを組み込む際は、無理な力を加えてパーツ類を曲げてしまわない様注意して下さい。
※アームの戻りに勢いがありますのでご注意下さい。

ラインローラー用BB（NEW10セルテート・イグジスト・07ルビアス系）の改造方法

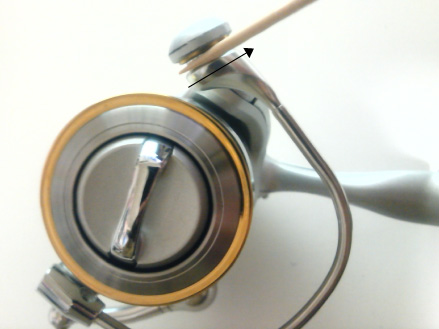

⑬組み上げが完了したら、爪楊枝などを使ってラインローラーの回転をチェックしてみましょう。
　ラインローラーのメンテはスピニングリール中でもとても重要な箇所です。
　回転の悪いラインローラーは、ライントラブルや感度障害の元ですので、
　適時、分解洗浄・オイルの注油などを行ってあげると良いでしょう。

※リールのチューニングは自己責任でお願い致します。
