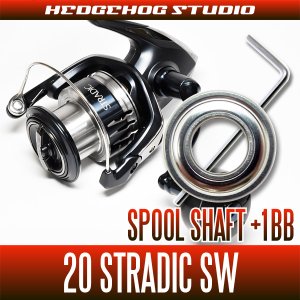

シマノ 20ストラディックSW 4000HG,4000XG用 スプールシャフト1BB仕様チューニングキット Lサイズ(ソルトウォーターフィッシング・ショアジギ・オフショア)

プロダクトコンセプト

※販売商品はチューニングキットです、リール本体ではございません。

---

最高の回転性能を求めたトーナメントスペックの高感度ベアリング。
数あるベアリングの中からひとつひとつ手作業で選別し合格したものだけを厳選。
回転性能はHRCBを凌ぎ他の追随を許さない究極の滑らかさを実現。
繊細なタックルで挑む高感度リールに最適なプロ仕様のチューニングベアリングです。

チューニングメニューと内容物

スプールシャフト部にあるプラスチックリングを、ベアリングに交換することで、ドラグ作動時におけるスプールのブレを軽減し、回転性能も向上させます。

説明書に沿った簡単なベアリングの取付けだけで、最高クラスのドラグ性能へチューニングする事が可能です。



（チューニングメニュー）
・スプールシャフト1BB仕様チューニング

（内容物）

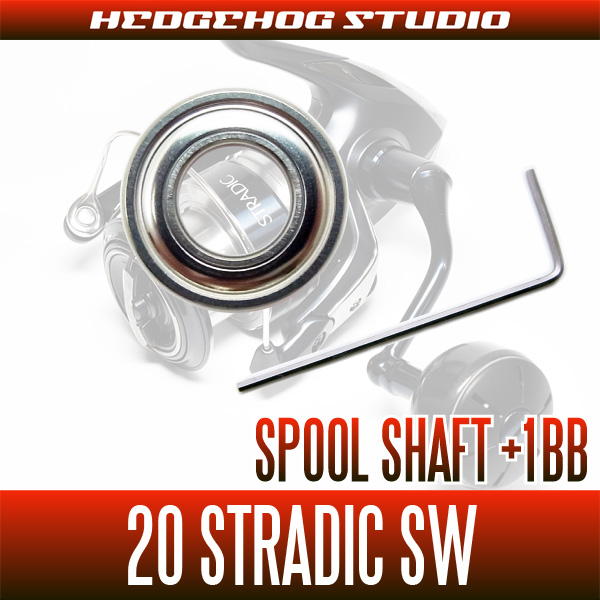

・スプール受け用BB×1個
　（SHG-1680HH）
・スプールシャフト専用レンチ×1個
・チューニング説明書

対応機種

・20ストラディックSW
( 4000HG, 4000XG )

・18ストラディックSW
( 4000HG, 4000XG, 5000XG, 5000PG )

・16ストラディックCI4+
( 4000XGM )

・15ストラディック
（ 4000, 4000HGM, 4000XGM ）

取り付け方法

ドラグノブを緩めます。




ドラグノブを最後まで緩めると、本体からスプールを取り外すことができます。




矢印の部分のグレーのワッシャーを指でつまんで取り外します。




ワッシャーは全部で3枚ほど入っています。




ワッシャーを取り外すと、矢印の部分の細い六角穴が見えると思います。




六角穴にキットに付属の極細十字レンチを入れて、緩めます。




六角穴はイモネジというものですが、こちらのイモネジをスプールシャフトから取り外します。




続いて、スプールシャフトに固定されている、「スプール軸ベアリングガイド」を取り外します。




更にその下に黒いプラスチックカラーが入っておりますので、こちらをベアリングに交換します。




取り付けするベアリングは、黒いプラスチックカラーと同じ大きさのものです。




まず、「スプール軸ベアリングガイド」にベアリングを取り付けます。






次にシャフトへ取り付けていくのですが、この時それぞれのパーツに溝や突起があります。それらがきちんとはまるように取り付けを行ってください。




さきほど取り外したイモネジを用意します。




分解した時と逆の手順で、イモネジでスプールシャフトに固定します。




グレーのワッシャーを取り付けます。




これで、元通りに組み戻しできました。




スプールを取り付けて完成です。
