【Avail/アベイル】シマノ用 スタードラグ SD-19SLX(19-21SLX, 13-16メタニウム用)

【Avail/アベイル】シマノ用 スタードラグ SD-19SLX(19-21SLX, 13-16メタニウム用)

販売価格: 4,500円(税別)

(税込: 4,950円)

カラー:
数量:

モデル名 SD-19SLX

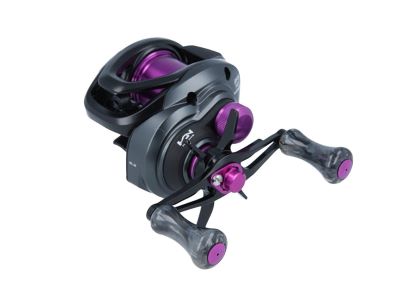

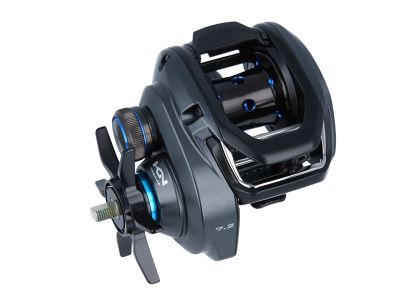

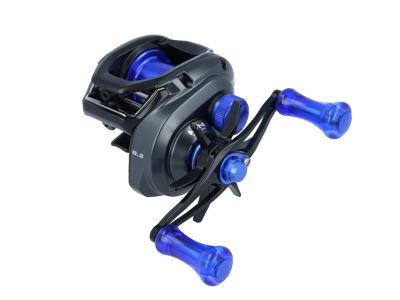

SD-19SLXを使用したカスタム例:19SLXMGL

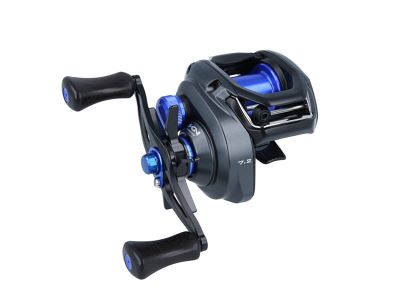

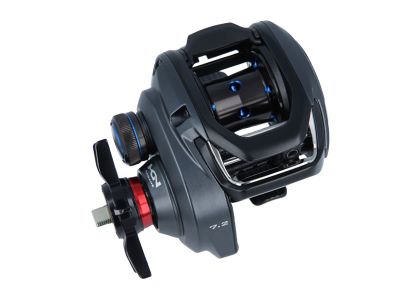

SD-19SLXを使用したカスタム例:21SLXBFS


■商品紹介

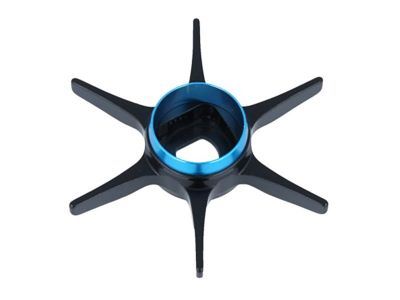

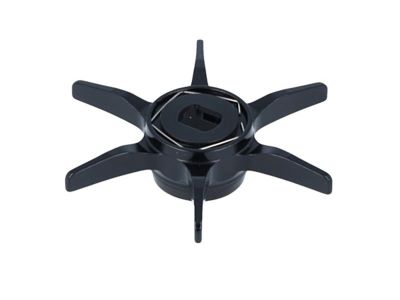

アベイルオリジナルスタードラグ シマノ 19SLX用です。
他にも21SLXや16メタニウムにも取り付け可能です。
純正ハンドルはもちろん、AvailオリジナルのオフセットハンドルLT、STi、STi2各サイズにも対応する形状です。

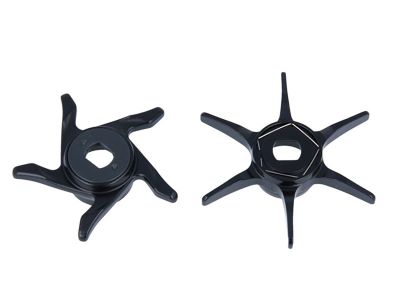

(左:純正ドラグ/右:Availオリジナルドラグ)
純正品に比べアームを長く設計することで、パーミングしながら中指等で糸ふけを巻き取る作業がやりやすくなりました。
重量は増加してしまいますが、より機能をアップさせました。
また、カラー展開も7色となっておりますのでお好みのカラーで、その他カラーパーツとあわせたカスタムをお楽しみください。

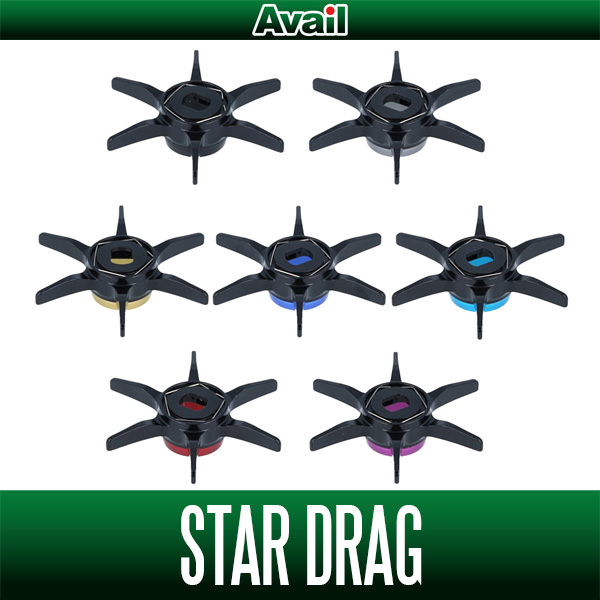

■カラー

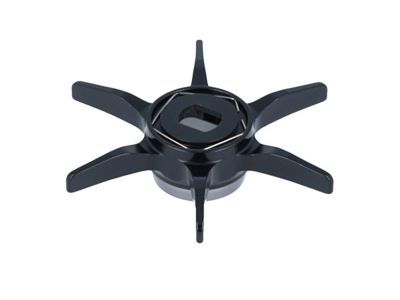

ブラック



ガンメタ



シャンパンゴールド

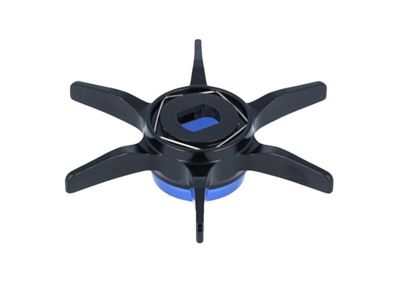

ブルー

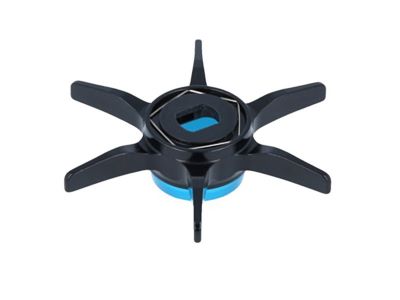

スカイブルー

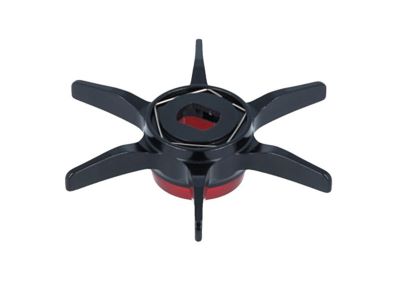

レッド

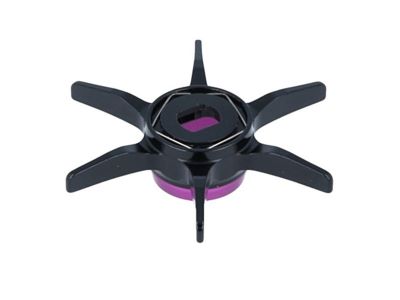

パープル


■スペック

・基本仕様

(材質)
アルミ合金

(重量)
SD-19SLX:7.11g
純正スタードラグ:5.45g(19モデル)

(アーム長)
SD-19SLX:28mm
純正スタードラグ:25mm(19モデル)
※ドラグ中心からの寸法です。

(対応機種)
21SLX BFS
19SLX MGL
13メタニウム
15メタニウムDC
16メタニウムMGL
※各リールの左右ハンドルに対応します。
※20SLXDCは適合未確認です。

※商品について

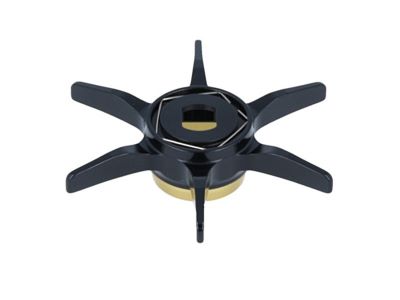

この商品はスタードラグに、音出し板、音出し板抜け止、音出しピン、音出しバネがあらかじめ組み込まれています。


■使用方法

取付方法については、下記をご参照ください。

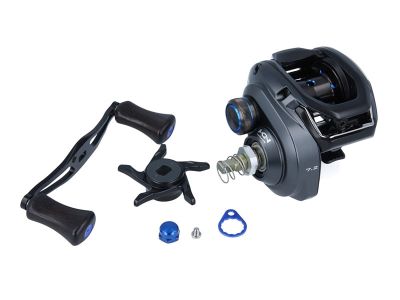

リテーナー、ハンドルナットを取り外し、ハンドルを外します。
その後、ドラグを取り外します。

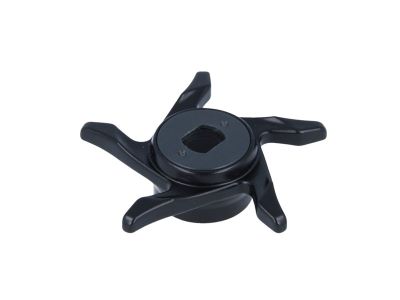

取り外した純正スタードラグです。
純正ドラグには、音出しピン・音出しバネ・スタードラグ音出し板が組まれていますが、今回は使用しません。

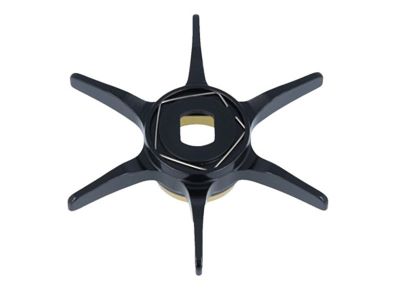

この商品はスタードラグに、音出し板、音出し板抜け止、音出しピン、 音出しバネがあらかじめ組み込まれています。

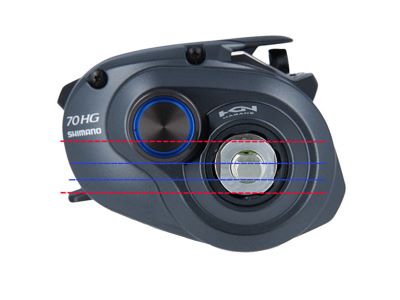

取り付ける際に、上の写真のようにスタードラグ固定ナットとハンドルシャフトの端面を平行になるように調整して下さい。

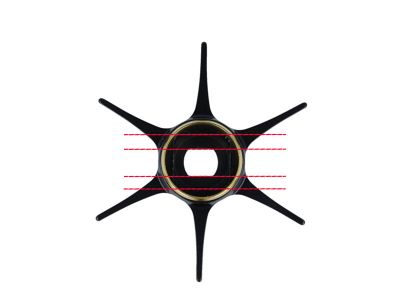

またスタードラグに取り付けてある、音出し板の穴とスタードラグの四角い穴の端面が平行になるように調整して下さい。



しっかり取り付けられている場合



取り付けられていない場合

端面を平行にすることにより取り付け易くなります。
端面がしっかり合っていれば上記(上図)のように取り付けができます。
この時点でドラグがしっかり固定されていないと上記(下図)のように隙間が空いていたり、ハンドルを取り付けた際にドラグが効かなかったりしますのでご注意ください。



スタードラグバネを取り付けてスタードラグ組み、ハンドルをを元通りに組み上げて完成です。
取り付け後は、正常に機能するか確認して下さい。
締め込み時、ゆるめ時に音が出るか、またドラグの強弱の調整が出来ているか確認して下さい。
また、別売りのパーツを組むと上図のようにカラーを統一したカスタムが可能です。
