ABU カーディナル用 Avail タフボックスハンドル

ABU カーディナル用 Avail タフボックスハンドル

販売価格: 8,000円(税別)

カラー:
ハンドルの長さ:
数量:

■モデル名

カーディナル用 ハンドル「タフボックス」HD-CD
P-RING-CD34 ※カーディナル3/4用 プロテクティングリング
FELTWASHER-P-RING ※プロテクティングリング用 フェルトワッシャ


■商品紹介

カーディナルの持つ、味わいのあるデザインを損わないよう、オリジナルのハンドルデザインを大事にしました。
ハンドルプレートには、軽さと強度で実績のある超々ジュラルミンを採用。
過酷なフィールドでのご利用にも、ビクともしないタフなハンドルです。
2ボールベアリング仕様のハンドルノブでスムーズな回転。
軽量化と剛性アップに貢献するダイレクトハンドルとし、折りたたみの機能は除きました。

素材に軽量なジュラコンを採用、摘みやすさとデザイン性を両立したカーディナル専用ハンドルノブ。
クリーニングなどのメンテナンスのしやすさから、ハンドルノブはあえてキャップレスとしてあります。
ハンドルノブはお好みの物に交換することが可能です。
その場合には、ダイワ用・シマノ用として販売されているボールベアリングが2個装着出来るものをご用意下さい。
弊社オリジナルのハンドルノブ(S-typeショートノブを除く)もご利用頂けます。
その際には合わせてGMノブキャップもお買い求めください。

※純正ハンドルとリールのボディーの間にありますプロテクティングリング(純正品番36952)とその中に収まっているフェルトパッキン(純正品番8665)を弊社ハンドルに付け替えてご利用頂くことも可能ですが プロテクティングリング カーディナル3/4用と合わせてご利用になることで、ビジュアル面、機能面でより高い満足感が得られます。
合わせて、ご検討下さい。

※3シリーズは45mmが、3X・33X・4シリーズには50mmが純正ハンドルと おおよそ同じサイズとなります。

・ノブの適合についての詳細

夢屋 ハンドルノブタイプ A:樹脂カラー必要
DAIWA RCS KNOB I型コルク:樹脂カラー必要ありません
アベイル製ノブ:樹脂カラー必要



リール:Cardinal 33X
ハンドル:HD-CD-50-LCR
スプール:CD0490 BRW


■対応リールについて

・ABU
Cardinal 3/33/3X/3R/3E/33X
Cardinal 4/4X/44X


■ハンドルセットの付属品について



【付属品】
ハンドルノブ調整用ワッシャー3枚
※ハンドルノブにガタがある場合にのみ入れて調節してください。

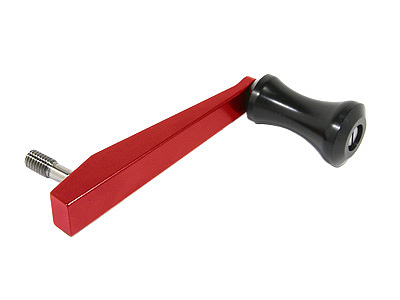

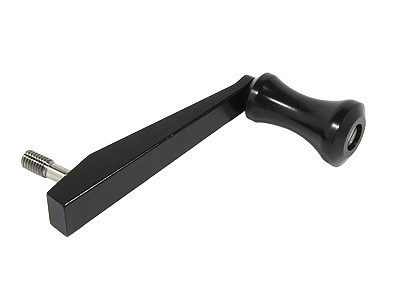

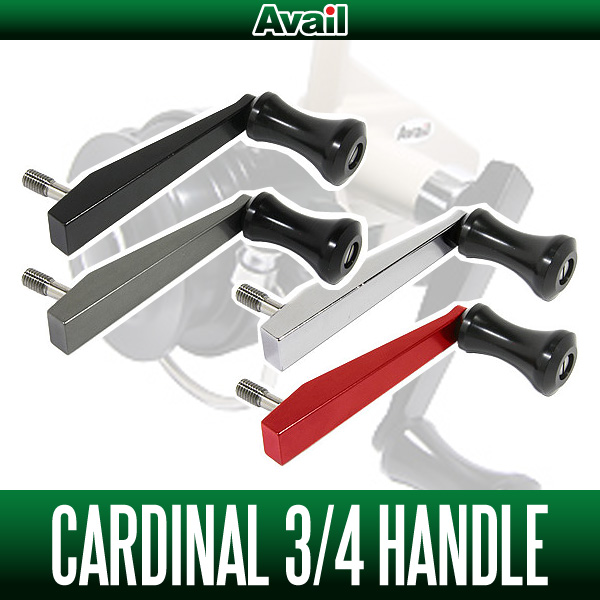

■カラーバリエーション


ブラック


クロム


ガンメタ


レッド

クロムは表面処理の都合上、ザラつき感があるように見える場合がございます。
ご了承ください。

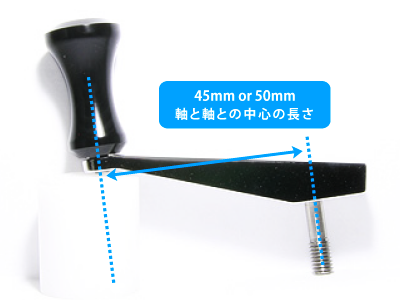

■長さについて



本製品の「長さ」とは、「ハンドルシャフトの中心とハンドルノブシャフトの中心の間の距離」のことを指します。


■スペック

・基本仕様

(材質)
ハンドルプレート:ジュラルミンA7075
ハンドルシャフト:チタン64合金
ハンドルノブシャフト:チタン64合金
ハンドルノブ固定ビス:チタン64合金
ハンドルノブ:ジュラコン(POM)
(重量)
長さ/タフボックス/純正ハンドル
45mm/13.4g/21.6g(カーディナル33)
50mm/13.7g/24.5g(カーディナル44)
※3シリーズは45mmが、3X・33X・4シリーズには50mmが純正ハンドルと おおよそ同じサイズとなります。

ボールベアリング(ステンレス)7(外径)×4(内径)×2.5(幅)サイズのものをハンドルノブ内に2個使用しています。
※ハンドルノブ内のベアリングには、防錆のため適宜グリスアップをして下さい。
※カーディナル用として販売されているハンドルノブは、ご利用頂けません。
※ダイワ用 ハンドルノブに交換の際には、ハンドルノブシャフトより樹脂カラー(白いリング)を外してご利用下さい。
POMノブについて
POMノブのブラックですが、原材料のロットにより、ごく薄いグレーの入ったマーブル調のものがある場合がございます。
ご了承ください。


■プロテクティングリングの装着方法について

※純正プロテクティングリング・弊社製プロテクティングリング「P-RING-CD34」共に、取付方法は同様です。



リールから純正ハンドルを取り外します。



プロテクティングリングを純正ハンドルから外します。
※リング内のフェルトパッキンは外さないようご注意ください。



「タフボックス」にプロテクティングリングを付け替えます。



リール本体に取り付けて完成です。

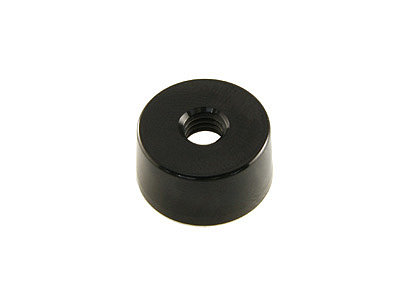

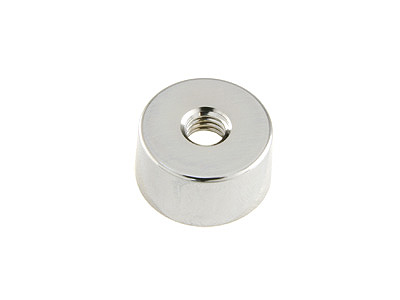

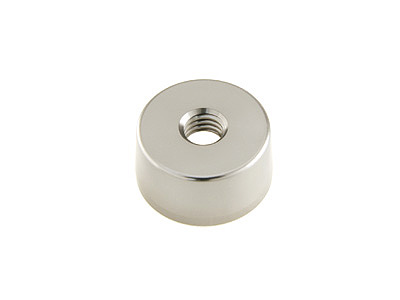

■カーディナル3/4用 プロテクティングリング

・カラーバリエーション


ブラック


ガンメタ


クロム

・プロテクティングリング 製品詳細

(適合機種)
カーディナル用 ハンドル「タフボックス」
Cardinal 3/33/3X/3R/3E/33X、Cardinal 4/4X/44Xなどの互換機種の純正ハンドル
(付属品)
プロテクティングリング用 フェルトワッシャ×1個
(重量)
P-RING-CD34:1.5g
カーディナル33純正品:5g

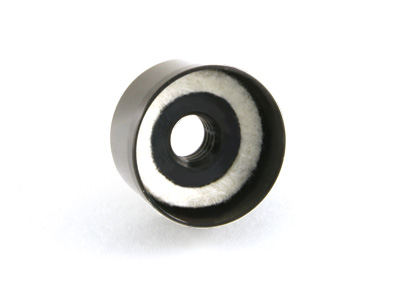

・フェルトワッシャ プロテクティングリング用



本画像はプロテクティングリングにフェルトワッシャを組み込んだものです。
※ご利用の際は、必ずオイルをフェルトワッシャに染み込ませてからご装着ください。

・プロテクティングリング用フェルトワッシャ 製品詳細

(適合機種)
プロテクティングリング カーディナル3/4用
Cardinal 3/33/3X/3R/3E/33X、Cardinal 4/4X/44Xなどの
互換機種の純正プロテクティングリング
