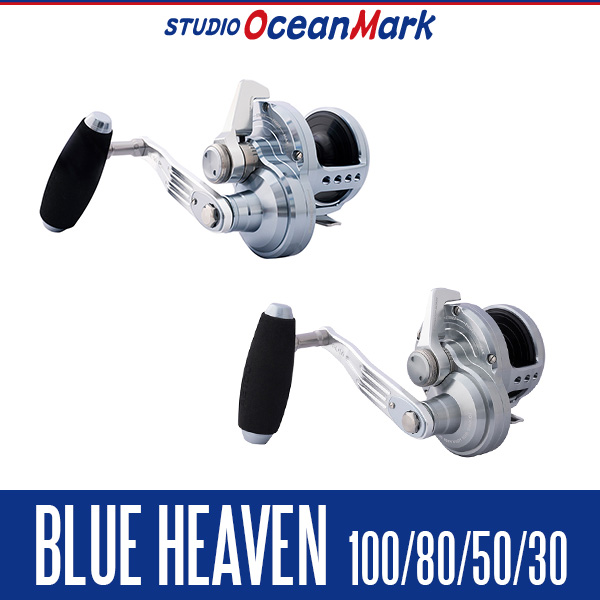

【スタジオオーシャンマーク】ブルーヘブン / BLUE HEAVEN 100/80/50/30 *2023年モデル ※特価※5％割引中！

これまで多くのジギングシーンを牽引してきた「BLUE HEAVEN」。
軽量コンパクトなL30、近海のオールラウンダーL50、遠征から近海の大型青物・キハダ・中深海に向けたL80、マグロ・大型カンパチ・深海で活躍するL100。
様々なターゲット・釣法に合わせたサイズをラインナップしました。


Lシェイプドラグレバー



世界中のジギング仕様のレバードラグモデルが追従したLシェイプドラグレバー。
ストレートポンピング中でもパーミングサイドからレバー操作が可能となる優れた形状です。


スプール交換



初代BHLからSOMが提案する代表的な特徴。
揺れる船上でも簡単にスプール交換が可能です。


リードデザイン（実用新案）



ギヤーボックスのエッジ部分を異形にすることで、リールを目視せずレバーポジションを指で感覚的に感じ取れるようにしました。


スーパースプールフリー（特許登録済み）



フリー時は2個の小径ベアリング軸受けし、巻上時は大径ベアリングがスライドし軸受けをサポート。
軽量スプールとの相乗効果により、驚異的なスプールフリー性能を発揮します。
ジギングシーンにおいて、先にバイトゾーンへジグを投入することが出来る「釣れる性能」と言えます。


左右非対称デザイン（意匠登録済み）



パワーのある大型ギヤーを用いながらも、握りやすいサイズ感。
ギヤーボックス側を大きく、パーミング側を小さくする、SOMが世界で初めて提案したジギング専用デザインです。


オートリターンLD（実用新案）※L30



ハンドル回転でドラグレバーが連動しストライクポジションへオートリターン。
クラッチタイプのリールが有利だったボトムを叩く根魚狙い、フォールバイトを積極的にとるタチウオ狙いにも使用可能。レバードラグの利点を活かし、FREE-MIN間でジグのフォールスピードを調整しバイトに持ち込む隠れテクも出来ます。


セミウォータープルーフドラグ



レバードラグシステムはスプール側面にドラグワッシャーを備えるため、スプールとフレームの隙間から浸水した場合、ドラグ性能が著しく低下します。
レバードラグシステムで有りながらスプールフリー性能を低下させず、防水性能を持つシステムはBHLだけのアイデアです。


G40コルクドラグワッシャー



コルクドラグワッシャーの初動の重さとドラグ力に注目し、コルクドラグワッシャーの弱点であった面の荒さや曲げ強度の弱さを特注の圧縮機により、研磨したような表面の滑らかさと強度を実現したG40コルクドラグワッシャーを開発しました。


大口径マウンテンモジュールギヤー



ドライブギヤーは高強度の高力真鍮素材を使用。
ひと巻きした瞬間から体感できるパワフルな巻上げ力を生み出すマウンテンモジュール仕様です。


アルミ鍛造マシンカットのギヤーボックスとフレーム

強力な心臓部を収めるギヤーボックスと、ハンドルから入力されたパワーをギヤーからスプールへスムーズにロスなく伝えるためのフムームは、アルミ材を鍛造製法によって叩き出し、マシニングセンター機によって精密に削り出しています。


高強度ワンウェイベアリング

BHLは特注した防錆ワンウェイベアリングを使用し、超々ジュラルミン製の削り出しケースに圧入した特殊な仕様です。
L100,L80には2個、L50,L30には1個使用しています。


ハンドルアーム

L100,L80は110/98mm、L50は95mm、L30は85mmのハンドルアームを標準装備しました。


ピニオンギヤーの2ボールベアリング軸受け ※L100



ピニオンギヤーの軸受け部を延長し、2つのベアリングで支えることで高負荷時のピニオンギヤーのブレが防止され、ドライブギヤーとの噛合が安定しました。
これにより、巻き上げ力の伝達効率が同クラスのスタードラグリールの約9％アップしました。
※写真はプロトタイプ


アンギュラコンタクトボールベアリング （ACBB）



アンギュラコンタクトボールベアリングは内輪と外輪に角度付けられ、回転方向と軸方向の負荷に耐えられる設計となっており、ドラグ力を上げてもハンドル回転が重くなりにくい構造です。


ドラグセッティング



L50,L30は1クリックの調整幅を約0.5kg設定とし、MAXポジションではプラス2kgの設定です。
L100,L80は1クリックを約1kgに設定しました。ストライクポジションを基準にMINポジションまでマイナス3kg、FIGHTポジションまでプラス3kg、更にそこからMAXポジションはプラス4kgまでドラグ力が変化します。
使用するライン強度に合わせてストライクポジションを設定して下さい。


イージーメンテナンス



【スプール/ドラグワッシャー/ボールベアリングの交換】
ギヤーボックス側のスクリューを外すだけでフレームとギヤーボックスが分離します。
スプール交換も簡単に外せて、防水カバーを回せばドラグワッシャーへのグリースアップ、ベアリングへの給油も簡単です。
消耗の激しい、メインシャフト部のベアリングやACBBボールベアリングも非常に簡単に外すことが可能で、メンテナンスになれたアングラーなら完全分解も10分程で可能です。

・ドラグワッシャーには、AC100
・回転軸/ベアリングには、CC000
・ギヤー部には、CG001
※スプールベアリングにグリースを塗ると回転が重くなる原因となりますので、スプールベアリングには市販のベアリング用オイルを塗布して下さい。


ラインナップ/付属品




スペック表



※表示はYGKよつあみ社WX8系ラインを、UOYA-IK1000/IK500にてスプール糸巻き外径まで巻いた値です。
負荷は糸号表示の7-8割をキロ換算（例4号×7-8割=2.8-3.2キロ）した値で巻いています。
ラインメーカー/糸巻き条件によって巻き量は表示と異なる場合がございます。

※スプールが変形する恐れがありますので、ナイロンラインでの下巻き、フル巻きはお控えください。
