【シマノ純正お取り寄せパーツ:納期1ヶ月】20フォースマスター 601DH 商品コード:041562
販売価格: 100円~25,300円(税別)
(税込: 110円~27,830円)
オプションにより価格が変わる場合もあります。
| お取り寄せ部品のご注文には、ルールがございます |
・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。
・ご注文後のキャンセル・変更・返品はできません。
・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。
・メーカーに在庫のない納期未定部品はキャンセルとなります。
・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

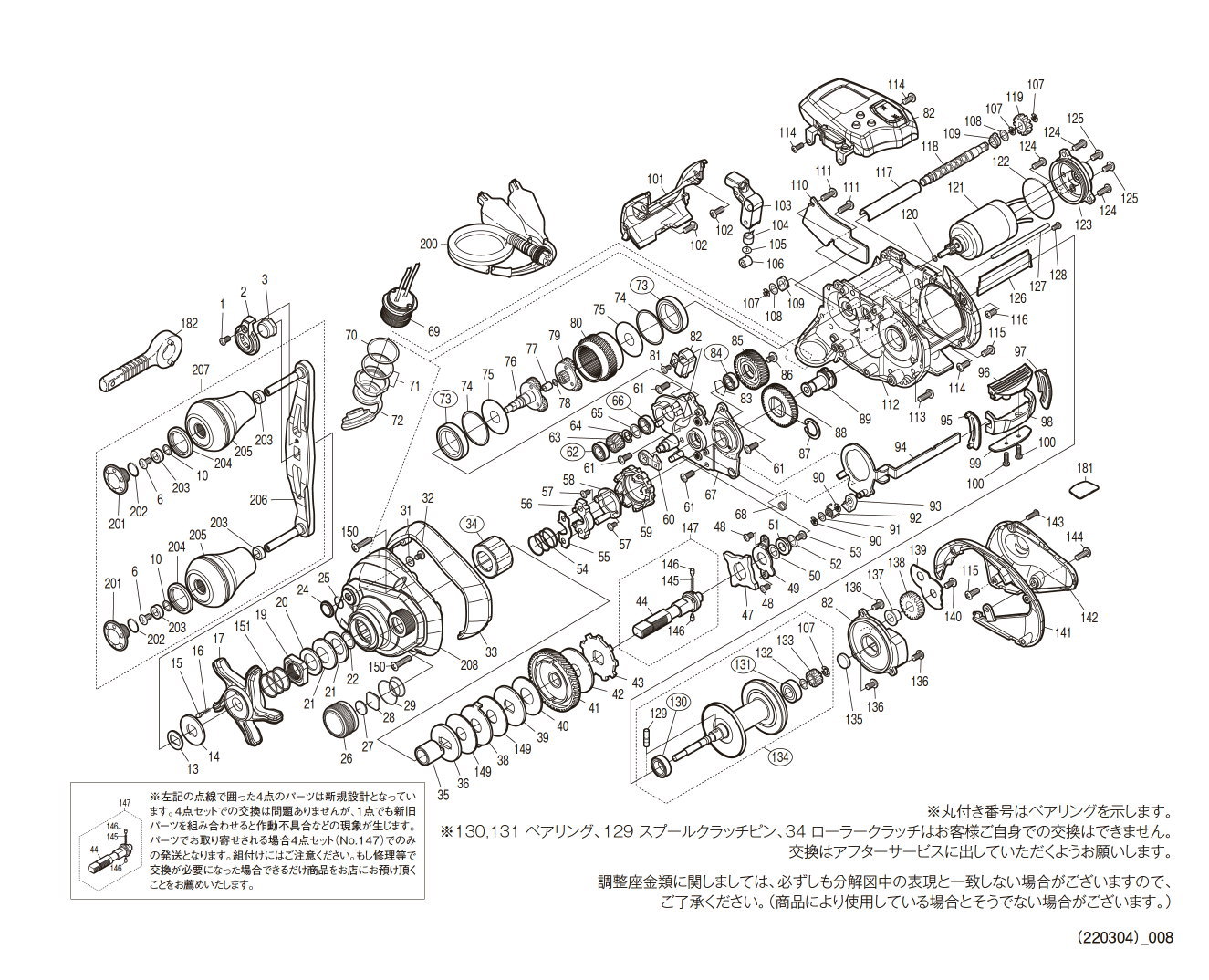

| リール部品展開図 |

| 番号 | S Part No. | 品目名 | 税込価格 |
| *F01 | 13WJD | リール袋 | 1155 |
| 1 | 10R1Q | 固定ボルト | 165 |
| 2 | 13VA8 | リテーナ | 385 |
| 3 | 13V3U | ハンドル固定ナット | 605 |
| 6 | 103E9 | 固定ボルト | 110 |
| 10 | 104FH | 座金 | 220 |
| 13 | 107QQ | ハンドル受ケ座金 | 165 |
| 14 | 10J22 | スタードラグ音出シ板 | 165 |
| 15 | 10B27 | 音出シピン | 165 |
| 16 | 10988 | 音出シバネ | 165 |
| 17 | 13V3T | スタードラグ | 935 |
| 19 | 13V97 | スタードラグ固定ナット | 275 |
| 20 | 10BR1 | ベアリング押エ | 165 |
| 21 | 1052E | サラバネ(DB8H) | 165 |
| 22 | 10HVB | ハンドル軸座金(A) | 165 |
| 24 | 13V9T | 糸止メ | 385 |
| 25 | 13K3E | Oリング | 165 |
| 26 | 13U22 | メカニカルブレーキノブ | 935 |
| 27 | 10896 | メカニカルブレーキ座金 | 110 |
| 28 | 1085F | メカニカルブレーキ座金 | 110 |
| 29 | 10BRE | メカニカルブレーキユルミ止メバネ | 165 |
| 31 | 10HYM | 座金 | 110 |
| 32 | 1055G | 固定ボルト | 165 |
| 33 | 13UE6 | 本体A2 | 2255 |
| 34 | 10F3C | ローラークラッチ | 1705 |
| 35 | 10BN3 | ローラークラッチインナーチューブ | 605 |
| 36 | 10D4K | スタードラグ板(C) | 165 |
| 38 | 10LBA | スタードラグ座金 | 165 |
| 39 | 10KZV | スタードラグ座金 | 165 |
| 40 | 10CKS | スタードラグ座金 | 605 |
| 41 | 13USQ | ドライブギア | 1705 |
| 42 | 13UML | スタードラグ座金 | 495 |
| 43 | 10D8S | ストッパーギヤ | 165 |
| 44 | 13ULG | ドライブギア軸 | 1155 |
| 47 | 13VFQ | クラッチリターンギア | 275 |
| 48 | 103GX | 固定ボルト | 110 |
| 49 | 10TEQ | ドライブギア軸固定板 | 165 |
| 50 | 13FM1 | 座金 | 605 |
| 51 | 10S7V | ドライブギア軸ブッシュ | 165 |
| 52 | 1058E | メインギヤ軸座金(A) | 110 |
| 53 | 10PVU | 固定ボルト | 165 |
| 54 | 13T0W | クラッチヨークバネ | 110 |
| 55 | 13T73 | クラッチヨーク板 | 165 |
| 56 | 13T1A | クラッチヨーク | 165 |
| 57 | 10MT4 | 固定ボルト | 110 |
| 58 | 10F64 | クラッチカム押エ | 385 |
| 59 | 13GGV | マグネットカム組 | 1595 |
| 60 | 13H20 | ストッパーツメ組 | 385 |
| 61 | 103GS | 固定ボルト | 110 |
| 62 | 105C1 | ボールベアリング(3×10×4) | 1375 |
| 63 | 13SP5 | ピニオンギア | 1155 |
| 64 | 13JYP | Cトメワ(No5103-21) | 110 |
| 65 | 13PKA | 座金 | 110 |
| 66 | 104JT | ボールベアリング(6×10×3) | 1375 |
| 67 | 13H6C | 本体A固定板組 | 2805 |
| 68 | 100TU | クラッチレバーバネ | 385 |
| 69 | 100XP | ソケット | 2255 |
| 70 | 13FM8 | 座金 | 275 |
| 71 | 10BGS | ソケットナットセット | 605 |
| 72 | 10T2G | ソケットキャップ | 385 |
| 73 | 108PG | ボールベアリング(15×21×4) | 2255 |
| 74 | 13PFL | モーターホルダーカバー座金 | 110 |
| 75 | 13PFM | モーターホルダーカバー座金 | 165 |
| 76 | 13H05 | 減速ギア用プレート(B)組 | 2805 |
| 77 | 10MCV | 減速ギア用プレート(B)軸ブッシュ | 275 |
| 78 | 13JVH | 遊星ギヤ調整座金(A) | 110 |
| 79 | 13H04 | 減速ギア用プレート(A)組 | 2805 |
| 80 | 13T19 | モーターホルダーカバー | 2805 |
| 81 | 10MPG | 固定ボルト | 110 |
| 82 | 13JJX | カウンターユニット組 | 27830 |
| 83 | 10GEW | ベアリング抜ケ止メ | 110 |
| 84 | 105BP | ボールベアリング(5×9×3) | 1375 |
| 85 | 13T7K | ピニオン伝達ギア(A) | 1485 |
| 86 | 10PVT | 固定ボルト | 165 |
| 87 | 105S8 | Cトメワ(S5103-40SUS) | 110 |
| 88 | 13TCU | ピニオン伝達ギア(B) | 2475 |
| 89 | 13TCV | ピニオン伝達ギア(B)軸 | 935 |
| 90 | 105NC | E型止メ輪2 | 110 |
| 91 | 10G8K | 座金 | 110 |
| 92 | 10TEF | クラッチツメバネ | 385 |
| 93 | 100TT | クラッチツメ | 165 |
| 94 | 13H6D | クラッチプレート組 | 1155 |
| 95 | 13TCW | クラッチレバー受ケ(B) | 165 |
| 96 | 13T71 | クラッチレバー | 605 |
| 97 | 13TCX | クラッチレバー受ケ(A) | 165 |
| 98 | 13T72 | クラッチレバー銘版 | 605 |
| 99 | 13UDL | クラッチレバープロテクター | 165 |
| 100 | 1055B | 固定ボルト | 110 |
| 101 | 13SH4 | レベルワインドガード | 1705 |
| 102 | 10LZE | 固定ボルト | 110 |
| 103 | 13GFW | レベルワインド組 | 715 |
| 104 | 10FFZ | ウォームシャフトピン | 275 |
| 105 | 10RR9 | 座金 | 275 |
| 106 | 10FJX | レベルワインド受ケ | 165 |
| 107 | 105NK | E型止メ輪2.5 | 110 |
| 108 | 10HYY | 座金 | 165 |
| 109 | 100AN | ウォームシャフト受ケ | 165 |
| 110 | 13RU5 | フレーム銘版 | 385 |
| 111 | 1023A | 固定ボルト | 110 |
| 112 | 13S09 | フレーム | 6765 |
| 113 | 1055C | 固定ボルト | 165 |
| 114 | 10LST | 固定ボルト | 110 |
| 115 | 103DE | 固定ボルト | 110 |
| 116 | 103KT | 固定ボルト | 110 |
| 117 | 13S5Z | レベルワインドパイプ | 605 |
| 118 | 13S5Y | ウォームシャフト | 1155 |
| 119 | 10T25 | ウォームシャフトギア(C) | 275 |
| 120 | 10G9W | 座金 | 110 |
| 121 | 13H0H | モーター組 | 6215 |
| 122 | 10LAG | Oリング | 165 |
| 123 | 13H0Q | モーターホルダー組 | 3410 |
| 124 | 10LZF | 固定ボルト | 110 |
| 125 | 10LSQ | 固定ボルト | 110 |
| 126 | 13SH5 | レベルワインドカバー | 275 |
| 127 | 13S60 | レベルワインド棒 | 385 |
| 128 | 103C0 | 固定ボルト | 110 |
| 129 | 13SVE | スプールクラッチピン | 275 |
| 130 | 10583 | ボールベアリング(8×12×3.5) | 1375 |
| 131 | 108PD | ボールベアリング(6×12×4) | 1375 |
| 132 | 10TK0 | 座金 | 165 |
| 133 | 10JAJ | ウォームシャフトギア | 275 |
| 134 | 13GGW | スプール組(ベアリング入り) | 5610 |
| 135 | 1057S | スプール軸当タリ(B) | 110 |
| 136 | 10PMK | 固定ボルト | 110 |
| 137 | 106PX | カウンターギヤ(B)用カラー | 165 |
| 138 | 105M0 | ウォームシャフトギア(B) | 275 |
| 139 | 13RZY | リード線カバー | 165 |
| 140 | 103KW | 固定ボルト | 110 |
| 141 | 13RN4 | 本体B2 | 2255 |
| 142 | 13RG7 | 本体B | 1705 |
| 143 | 13JX4 | 固定ボルト | 110 |
| 144 | 10LT0 | 固定ボルト | 110 |
| 145 | 10S78 | クラッチリターンギアバネ | 110 |
| 146 | 13VG3 | クラッチリターンギアピン | 165 |
| 147 | 13HCR | ドライブシャフト軸組 | 1595 |
| 149 | 1064S | スタードラグ座金 | 605 |
| 150 | 10TDK | 固定ボルト | 110 |
| 151 | 10S8W | スタードラグバネ | 275 |
| 181 | 10CYP | 脚調整シート | 165 |
| 182 | 10NC0 | リールレンチ(付属品) | 165 |
| 200 | 10004 | ケーブル(付属品) | 4510 |
| 201 | 13XY5 | ハンドルキャップ | 495 |
| 202 | 10LAA | Oリング | 110 |
| 203 | 10PXZ | ハンドルノブブッシュ | 165 |
| 204 | 10S9X | 座金 | 165 |
| 205 | 13E8M | ハンドルノブ | 4510 |
| 206 | 13HW2 | ハンドルシャフト組 | 5610 |
| 207 | 13J83 | ハンドル組 | 11220 |
| 208 | 13HPE | 本体A組 | 4510 |
| BNKI | 13WUR | 分解図(付属品) | 165 |
| LINE | 10CW0 | ライン通し | 165 |
| TRST | 13VTS | 取扱説明書(付属品) | 495 |
