【シマノ純正お取り寄せパーツ:納期1ヶ月】24グラップラー プレミアム 150XG 商品コード:047182
販売価格: 100円~16,000円(税別)
(税込: 110円~17,600円)
オプションにより価格が変わる場合もあります。
| お取り寄せ部品のご注文には、ルールがございます |
・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。
・ご注文後のキャンセル・変更・返品はできません。
・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。
・メーカーに在庫のない納期未定部品はキャンセルとなります。
・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

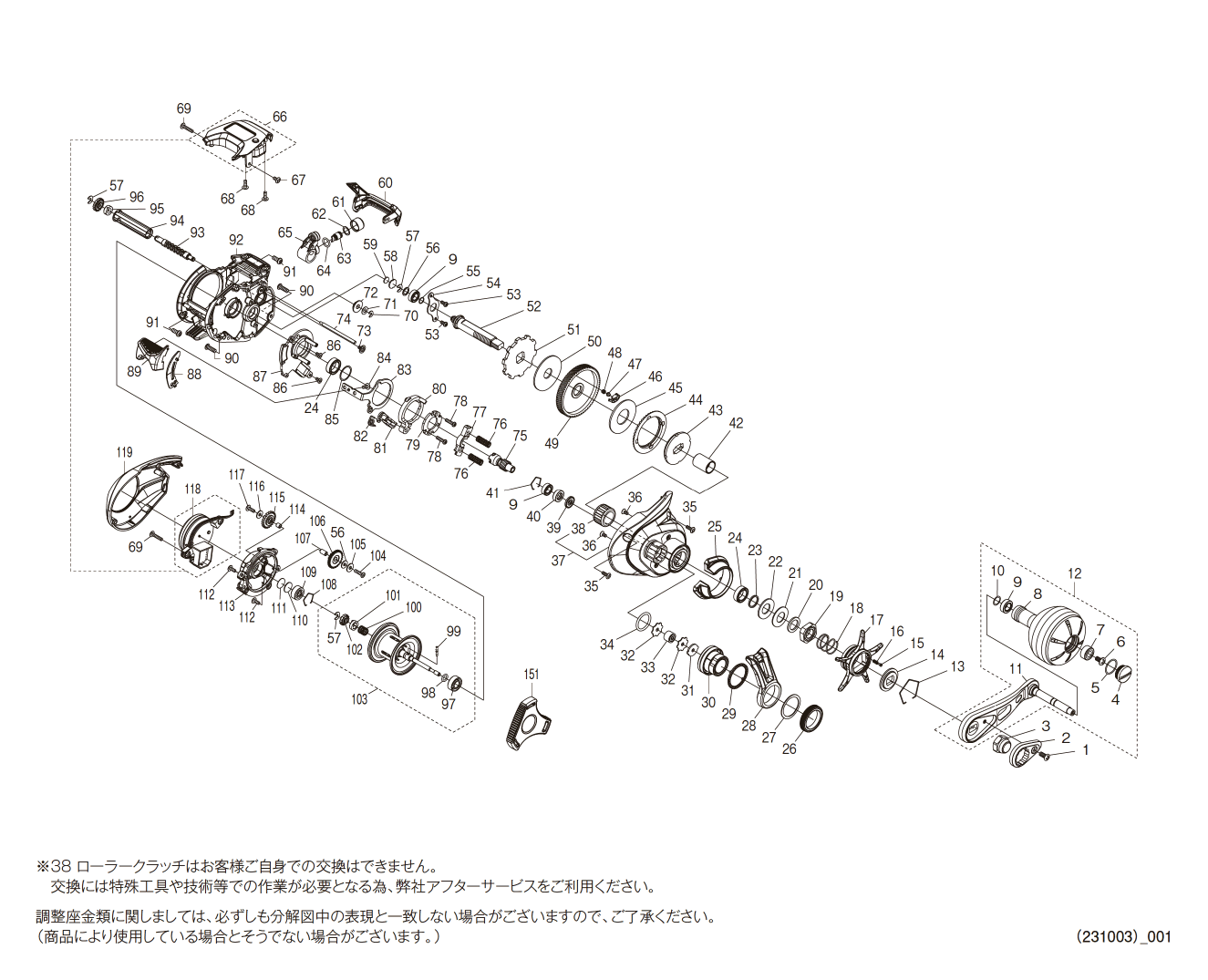

| リール部品展開図 |

| 番号 | S Part No. | 品目名 | 税込価格 |
| 1 | 10R1Q | 固定ボルト | 165 |
| 2 | 10QL6 | リテーナ | 385 |
| 3 | 13V37 | ハンドル固定ナット | 605 |
| 4 | 13AYU | ハンドルキャップ | 605 |
| 5 | 10LAB | Oリング | 110 |
| 6 | 10LFA | 固定ボルト | 110 |
| 7 | 10KX2 | ボールベアリング(4×9×4) | 1375 |
| 8 | 13E8C | ハンドルノブ | 5610 |
| 9 | 105BP | ボールベアリング(5×9×3) | 1375 |
| 10 | 104FH | 座金 | 220 |
| 11 | 146AZ | ハンドルシャフト組 | 5610 |
| 12 | 145ED | ハンドル組 | 11220 |
| 13 | 10KXW | スタードラグ音出シ板抜ケ止メ | 165 |
| 14 | 10J26 | スタードラグ音出シ板 | 165 |
| 15 | 10MFC | 音出シピン | 165 |
| 16 | 10BT2 | 音出シバネ | 165 |
| 17 | 145EK | スタードラグ | 1980 |
| 18 | 10A70 | スタードラグバネ | 275 |
| 19 | 10A3T | スタードラグ固定ナット | 385 |
| 20 | 10J1N | スタードラグスペーサー | 165 |
| 21 | 10EW3 | サラバネ(DB8L) | 165 |
| 22 | 109LA | サラバネ(DB-8H) | 165 |
| 23 | 100SE | 座金 | 110 |
| 24 | 10EX8 | ボールベアリング(8×12×3.5) | 1375 |
| 25 | 143C1 | 本体A銘鈑 | 385 |
| 26 | 13UD5 | ロックリング | 275 |
| 27 | 13B6Z | 座金 | 165 |
| 28 | 145EF | フォールレバー | 550 |
| 29 | 13UD3 | ロックスペーサーB | 165 |
| 30 | 145EG | メカニカルブレーキノブ | 2200 |
| 31 | 13UES | メカニカルブレーキ座金 | 110 |
| 32 | 13UET | メカニカルブレーキ座金 | 385 |
| 33 | 13SVY | ローラークラッチ | 1650 |
| 34 | 10R22 | Oリング | 165 |
| 35 | 10LCY | 固定ボルト | 110 |
| 36 | 10LA3 | 固定ボルト | 165 |
| 37 | 146B2 | 本体A組 | 6050 |
| 38 | 1005E | ローラークラッチ | 1705 |
| 39 | 13UEW | ローラークラッチシール | 385 |
| 40 | 101V3 | ベアリング間座 | 275 |
| 41 | 1057X | 抜ケ止メ | 165 |
| 42 | 143C5 | ローラークラッチインナーチューブ | 990 |
| 43 | 143C6 | スタードラグ板 | 495 |
| 44 | 143C8 | ドラグ音出シラチェット | 165 |
| 45 | 10CM0 | スタードラグ座金 | 605 |
| 46 | 143CC | ドラグバネホルダー | 110 |
| 47 | 143C9 | 音出シピン | 165 |
| 48 | 143CA | 音出シバネ | 110 |
| 49 | 145EL | ドライブギア | 2860 |
| 50 | 1023U | スタードラグ座金 | 605 |
| 51 | 100BJ | ストッパーギア | 385 |
| 52 | 143CF | ドライブギア軸 | 1100 |
| 53 | 10E23 | 固定ボルト | 110 |
| 54 | 109T1 | ドライブギア軸固定板 | 275 |
| 55 | 108WU | Oリング | 165 |
| 56 | 10G6D | 座金 | 165 |
| 57 | 105NK | E型止メ輪2.5 | 110 |
| 58 | 143CG | メタルスペーサー | 110 |
| 59 | 14079 | ラバースペーサー | 165 |
| 60 | 145EP | レベルワインドガード | 440 |
| 61 | 10FJW | レベルワインド受ケ | 165 |
| 62 | 10CFU | 座金 | 110 |
| 63 | 10BHQ | ウォームシャフトピン | 275 |
| 64 | 108WQ | Oリング | 165 |
| 65 | 13GEE | レベルワインド組 | 935 |
| 66 | 146B3 | カウンターユニット組 | 17600 |
| 67 | 10LCQ | 固定ボルト | 110 |
| 68 | 10LCM | 固定ボルト | 110 |
| 69 | 13JWV | 固定ボルト | 165 |
| 70 | 105NC | E型止メ輪2 | 110 |
| 71 | 10FJZ | 座金 | 110 |
| 72 | 100G7 | レベルワインドガードブッシュ | 110 |
| 73 | 1022E | 固定ボルト | 165 |
| 74 | 13B5P | レベルワインドガイド | 165 |
| 75 | 10TBT | ピニオンギア | 1155 |
| 76 | 100U9 | クラッチヨークバネ | 110 |
| 77 | 100UH | クラッチヨーク | 165 |
| 78 | 10LV0 | 固定ボルト | 110 |
| 79 | 100US | クラッチカム押サエ板 | 385 |
| 80 | 100UK | クラッチカム | 275 |
| 81 | 10MME | クラッチツメ | 385 |
| 82 | 10R1H | クラッチツメバネ | 165 |
| 83 | 143CJ | クラッチプレート | 220 |
| 84 | 10LF4 | 固定ボルト | 110 |
| 85 | 10190 | 座金 | 165 |
| 86 | 100S4 | 固定ボルト | 110 |
| 87 | 10R56 | 本体Aシート | 330 |
| 88 | 143CK | クラッチレバー受ケ(B) | 110 |
| 89 | 13H6H | クラッチレバー組 | 605 |
| 90 | 10LFP | 固定ボルト | 110 |
| 91 | 13JQQ | 固定ボルト | 165 |
| 92 | 146HZ | フレーム組 | 5720 |
| 93 | 13S61 | ウォームシャフト | 1155 |
| 94 | 13S6D | レベルワインドパイプ | 110 |
| 95 | 10PXZ | ハンドルノブブッシュ | 165 |
| 96 | 13S5T | ウォームシャフトギア | 275 |
| 97 | 105CA | ボールベアリング(5×11×4) | 1375 |
| 98 | 10TM7 | Oリング | 165 |
| 99 | 10MD0 | スプールクラッチピン | 165 |
| 100 | 13SVD | スプール軸バネ | 165 |
| 101 | 10MCY | スプール軸カム | 165 |
| 102 | 10JAH | ウォームシャフトギア | 385 |
| 103 | 145ES | スプール組 | 6600 |
| 104 | 13JXR | 固定ボルト | 165 |
| 105 | 146B4 | 座金 | 110 |
| 106 | 13RTV | ウォームシャフトギア | 165 |
| 107 | 13SGH | ウォームシャフトギア(B)受ケ B | 275 |
| 108 | 1054D | ベアリング抜ケ止メ | 110 |
| 109 | 105C2 | ボールベアリング(3×10×4) | 1375 |
| 110 | 13Z0G | スプール軸当タリB | 110 |
| 111 | 13PE6 | 座金 | 165 |
| 112 | 10LCF | 固定ボルト | 110 |
| 113 | 13RUA | 本体B受ケ | 605 |
| 114 | 13RU2 | ウォームシャフトギア(B)受ケ | 165 |
| 115 | 13S5R | ウォームシャフトギア | 275 |
| 116 | 1019V | 座金 | 165 |
| 117 | 10LCP | 固定ボルト | 165 |
| 118 | 143CM | 電池フタ組 | 770 |
| 119 | 145EU | 本体B | 1155 |
| 151 | 143CQ | バッテリーキャップレンチ | 275 |
| ご注文方法 |
(STEP 1:お客様)
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
↓
(STEP 2:当店)
内容を確認し、メーカーへ発注致します。
↓
(STEP 3:メーカー)
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
↓
(STEP 4:当店)
メーカーから部品が入荷次第、発送させていただきます。
※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。
※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。
純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts
| ご注文ができない部品について |
・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php
・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/
・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。
・釣竿や用品など、リール関係以外の部品。
