【シマノ純正お取り寄せパーツ:納期1ヶ月】24BB-X テクニウム ファイアブラッド C3000DXXG S R 商品コード:047823
販売価格: 100円~16,000円(税別)
(税込: 110円~17,600円)
オプションにより価格が変わる場合もあります。
| お取り寄せ部品のご注文には、ルールがございます |
・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。
・ご注文後のキャンセル・変更・返品はできません。
・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。
・メーカーに在庫のない納期未定部品はキャンセルとなります。
・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

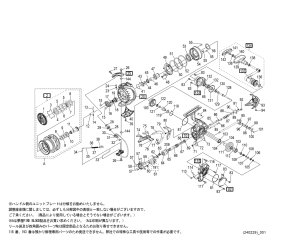

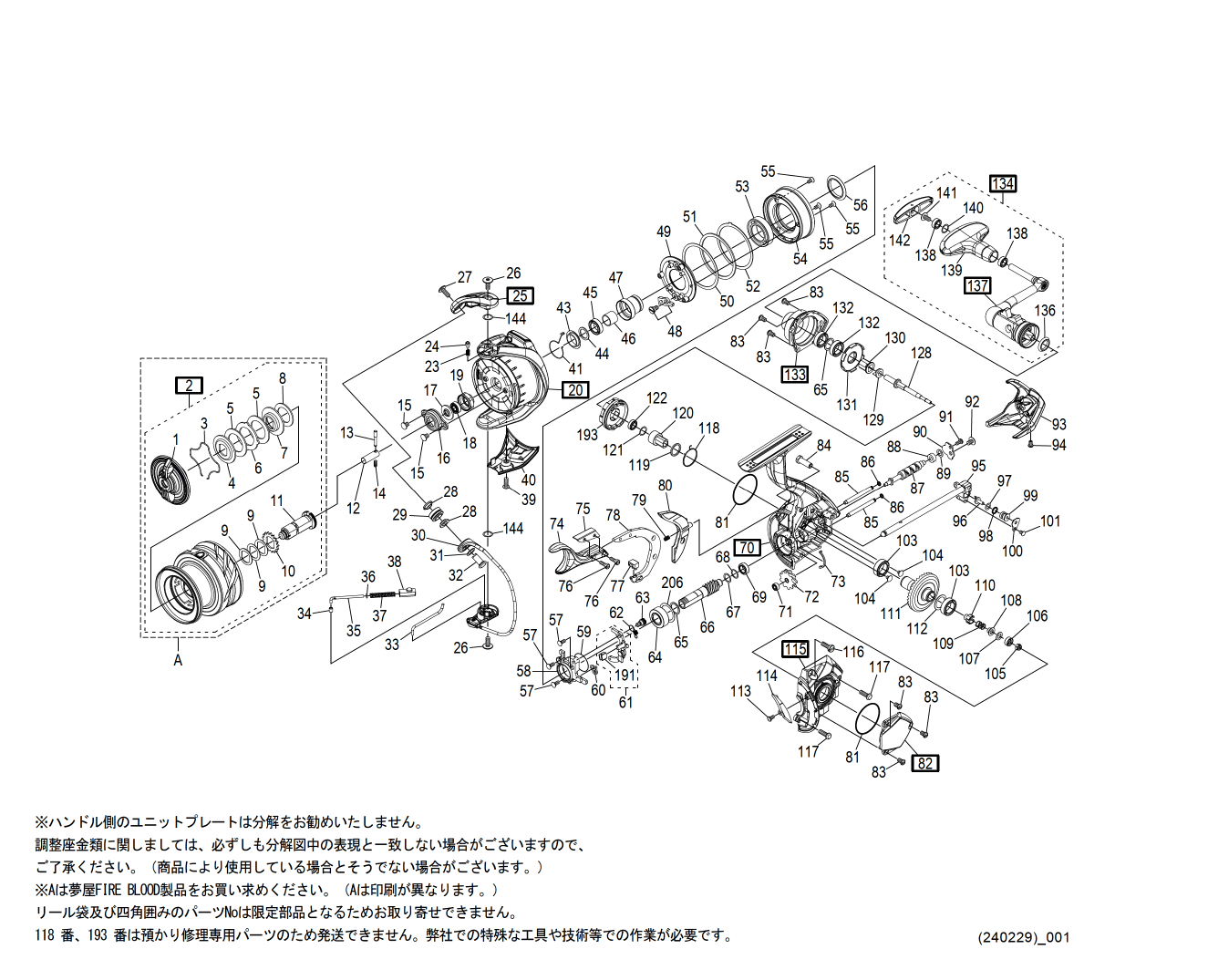

| リール部品展開図 |

| 番号 | S Part No. | 品目名 | 税込価格 |
| 1 | 13BGT | ドラグノブ組 | 3300 |
| 2 | 147WN | スプール組 | 17600 |
| 3 | 10B6J | 抜ケ止メバネ | 165 |
| 4 | 10Q6Q | 小判座金 | 165 |
| 5 | 10E66 | ドラグ座金(A) | 605 |
| 6 | 10BCP | ドラグ耳付キ座金 | 605 |
| 7 | 10B9R | 小判座金 | 165 |
| 8 | 10E6E | ドラグ座金(B) | 605 |
| 9 | 101DN | スプール座金 | 220 |
| 10 | 103MK | スプール受ケ(A) | 165 |
| 11 | 13ARZ | スプール受ケ(B)組 | 2255 |
| 12 | 13LMH | スプール受ケカラー | 385 |
| 13 | 13LQ0 | スプール受ケ固定ピン | 165 |
| 14 | 13K4Y | スプールピン固定バネ | 165 |
| 15 | 1055M | 固定ボルト | 110 |
| 16 | 13KSS | リテーナー | 165 |
| 17 | 1004T | ローターベアリングシール | 385 |
| 18 | 103AZ | 回転枠受ケカラー組 | 1705 |
| 19 | 13KT4 | ローターナット | 605 |
| 20 | 147WP | ローター組 | 5280 |
| 23 | 10CGZ | 音出シバネ | 165 |
| 24 | 106UX | 音出シピン | 165 |
| 25 | 1467Z | アームカム | 880 |
| 26 | 10RFW | 固定ボルト | 165 |
| 27 | 10TLJ | 固定ボルト | 275 |
| 28 | 1020L | ラインローラーベアリングカラー | 275 |
| 29 | 10TSK | ラインローラー(ベアリング入り) | 2255 |
| 30 | 147WQ | ベール組 | 5610 |
| 31 | 1002S | アーム固定軸座金 | 110 |
| 32 | 13KM5 | アーム固定軸 | 440 |
| 33 | 13KT3 | 内ゲリレバー | 220 |
| 34 | 10DKC | アームバネガイド(A)カラーブッシュ | 165 |
| 35 | 10SAN | アームバネガイド(A) | 385 |
| 36 | 101D9 | アームバネガイド(A)カラー | 165 |
| 37 | 10R2P | アームカムバネ | 165 |
| 38 | 10R2E | アームカムバネガイド(B) | 275 |
| 39 | 10DT7 | 固定ボルト | 165 |
| 40 | 13KT2 | ベール取付カバー | 605 |
| 41 | 13AYE | ブレーキツメバネ | 165 |
| 43 | 13NN3 | ブレーキギアベアリングシール | 275 |
| 44 | 13PL1 | 座金 | 110 |
| 45 | 104PN | ボールベアリング(7×11×3) | 1375 |
| 46 | 13SMA | ピニオンギヤカラー | 165 |
| 47 | 13NRB | ブレーキベアリング止メ輪 | 935 |
| 48 | 13DBN | ブレーキツメ組 | 385 |
| 49 | 13AYD | ブレーキ板 | 935 |
| 50 | 13MKH | ブレーキ調整座金 | 165 |
| 51 | 13MK9 | ブレーキ座金 | 165 |
| 52 | 13MKD | ブレーキ座金 | 165 |
| 53 | 10KXA | ボールベアリング(12×21×5) | 1705 |
| 54 | 13AS2 | ブレーキコア | 2805 |
| 55 | 10MGG | 固定ボルト | 110 |
| 56 | 13NWW | ブレーキギアベアリングシール | 165 |
| 57 | 10MGM | 固定ボルト | 110 |
| 58 | 13L0H | ベアリング押サエ板 | 935 |
| 59 | 13M30 | Oリング | 385 |
| 60 | 13AZ1 | ブレーキ切換エバネ | 165 |
| 61 | 13ATQ | ブレーキレバー板 | 660 |
| 62 | 13AZ2 | セーフティーブレーキツメバネ | 165 |
| 63 | 10LC5 | レバー板固定軸 | 275 |
| 64 | 104Q6 | ボールベアリング(7×14×5) | 1375 |
| 65 | 13MGK | 座金 | 165 |
| 66 | 13LAJ | ピニオンギア | 1870 |
| 67 | 10DJ1 | 座金 | 165 |
| 68 | 13PE8 | スペーサー | 110 |
| 69 | 10RKR | ボールベアリング(5×8×2.5) | 715 |
| 70 | 1483Y | ボディ組 | 17600 |
| 71 | 10PC0 | ボールベアリング(2×5×2.5) | 1375 |
| 72 | 13M08 | ウォームシャフトギア | 935 |
| 73 | 13MBR | フタフランジシール | 110 |
| 74 | 13Y0B | ブレーキレバー(A) | 3960 |
| 75 | 13MLY | ブレーキレバー銘版 | 605 |
| 76 | 13MPT | 固定ボルト | 385 |
| 77 | 13LV5 | ブレーキシュー | 165 |
| 78 | 13MPG | ブレーキレバー(B) | 3960 |
| 79 | 13LUM | ブレーキレバーバネ | 165 |
| 80 | 13NR3 | ブレーキレバーシート | 330 |
| 81 | 13JZX | Oリング | 385 |
| 82 | 14681 | カバープレート | 3850 |
| 83 | 13MBS | 固定ボルト | 275 |
| 84 | 13MJT | ブレーキレバー固定軸 | 385 |
| 85 | 13LUA | 摺動子ガイド | 605 |
| 86 | 10JAB | Oリング | 165 |
| 87 | 13M62 | ウォームシャフト | 935 |
| 88 | 10PDA | ボールベアリング(3×6×2.5) | 1375 |
| 89 | 100XZ | 座金 | 220 |
| 90 | 13MVM | ウォームシャフトカバー | 165 |
| 91 | 10LVD | 固定ボルト | 110 |
| 92 | 10E8M | 固定ボルト | 165 |
| 93 | 13MVL | ボディガード | 1155 |
| 94 | 106ZG | 固定ボルト | 165 |
| 95 | 13DD3 | メインシャフト組 | 2805 |
| 96 | 106VH | ウォームシャフトピン | 385 |
| 97 | 10RR9 | 座金 | 275 |
| 98 | 108W9 | Oリング(3X5) | 165 |
| 99 | 13LUB | ウォームシャフトピンカラー | 110 |
| 100 | 13NR1 | ウォームシャフトピン押エ板 | 165 |
| 101 | 13JXE | 固定ボルト | 110 |
| 103 | 10EX8 | ボールベアリング(8×12×3.5) | 1375 |
| 104 | 13JT1 | 固定ボルト | 165 |
| 105 | 13NWY | ナイロンナット | 330 |
| 106 | 13L4T | ボールベアリング(2X6X2.3) | 880 |
| 107 | 13PL2 | 座金 | 110 |
| 108 | 13S0T | ブレーキスプリングガイド | 110 |
| 109 | 13RUS | ブレーキスプリング | 110 |
| 110 | 13RUR | ブレーキブッシュ | 110 |
| 111 | 13LGG | ドライブギア | 3300 |
| 112 | 13FMW | 座金 | 220 |
| 113 | 13JXF | 固定ボルト | 110 |
| 114 | 13LNC | 内ゲリ当リ | 110 |
| 115 | 147WT | フタ組 | 7150 |
| 116 | 10L5M | 固定ボルト | 165 |
| 117 | 10M2C | 固定ボルト | 110 |
| 118 | 13LND | ストッパーバネR | 165 |
| 119 | 13NKK | ローラークラッチインナーカラー | 275 |
| 120 | 13NR2 | ローラークラッチインナー | 715 |
| 121 | 10G8G | 座金 | 110 |
| 122 | 10SAM | ボールベアリング(4×7×2) | 1375 |
| 128 | 13MPJ | ハンドル軸(C) | 990 |
| 129 | 13MD3 | ハンドル軸ユルミ止メ座金 | 165 |
| 130 | 13MHW | ハンドル軸(B) | 935 |
| 131 | 13NLQ | ローラークラッチ板 | 2035 |
| 132 | 104PP | ボールベアリング(7×11×3) | 1375 |
| 133 | 14683 | ユニットプレート | 4180 |
| 134 | 147WW | ハンドル組 | 13200 |
| 136 | 13MPH | ハンドル軸シール | 275 |
| 137 | 147WY | ハンドルシャンク組 | 10450 |
| 138 | 104VX | ボールベアリング(4×7×2.5) | 1375 |
| 139 | 10R38 | ハンドルノブ | 1705 |
| 140 | 104FH | 座金 | 220 |
| 141 | 103E9 | 固定ボルト | 110 |
| 142 | 10R3A | ハンドルキャップ | 385 |
| 144 | 10192 | アームカム調整座金 | 110 |
| 191 | 10KY5 | ブレーキシュー(C) | 110 |
| 193 | 13ESK | ローラークラッチ組 | 2145 |
| 206 | 13PL7 | 座金 | 110 |
| *F01 | 14617 | リール袋 | 1650 |
| AC02 | 13R2V | 号数シール | 275 |
| MH01 | 14616 | 脚裏銘版 | 165 |
| ご注文方法 |
(STEP 1:お客様)
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
 ↓
(STEP 2:当店)
内容を確認し、メーカーへ発注致します。
 ↓
(STEP 3:メーカー)
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
 ↓
(STEP 4:当店)
メーカーから部品が入荷次第、発送させていただきます。
※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。
※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。
純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts
| ご注文ができない部品について |
・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php
・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/
・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。
・釣竿や用品など、リール関係以外の部品。
| 携帯メールアドレスのご注意 |
ご入力されたメールアドレスが「docomo・au・SoftBank」などの携帯アドレスの場合、当店から送信したメールが迷惑メールと認識され、お客様に届かないことがございます。
ご注文完了後、数秒で必ずご注文控えがお客様に届きます。
メールが届いていない場合、当店のメールが迷惑メールに仕訳されておりますので、メールフォルダをよくご確認ください。
メールが自動的に削除されてしまった場合は、ご連絡いただければ再送致します。
それでも受取りができない場合は、再度ご連絡ください。
今後のご利用のためにも、できればメールアドレスは携帯アドレスではなく、Gmailやプロバイダなどのアドレスをご指定いただけますと幸いです。
当店のメールアドレスはこちら
info@hedgehog-studio.com
お電話によるお問合せ
TEL:03-5284-9790
平日:9:00 - 15:00
■スペアスプール・ドラグワッシャー・リールスタンドなど、24BB-X テクニウム ファイアブラッド対応チューニングパーツはこちら!
