【アブ純正お取り寄せパーツ：納期1ヶ月】ZENON MG-X　製品コード：1552846

【アブ純正お取り寄せパーツ：納期1ヶ月】ZENON MG-X　製品コード：1552846

販売価格: 50円～13,500円(税別)

(税込: 55円～14,850円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

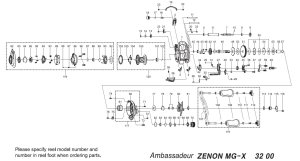

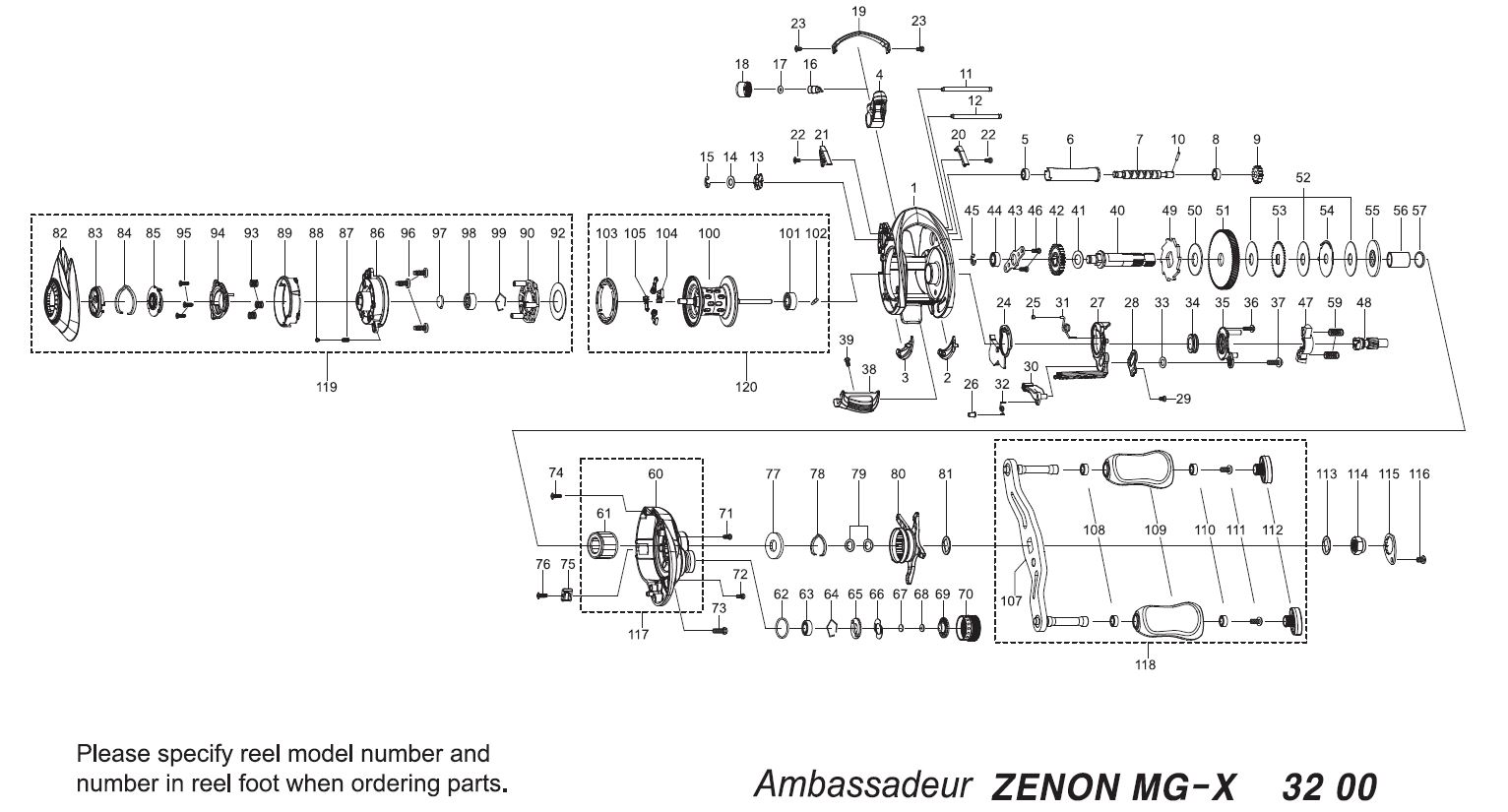

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1581474 FRAME 11000
2 1415607 SLIDE WASHER 200
3 1415608 SLIDE WASHER 200
4 1581424 LINE GUIDE 500
5 1132853 BALL BEARING 600
6 1415610 LEVEL WIND TUBE 300
7 1415611 WORM SHAFT 1500
8 1132853 BALL BEARING 600
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1415612 LINE GUIDE SHAFT 300
12 1415613 GUIDE PIN 300
13 1313359 WORM SHAFT PIN HOLDER 200
14 1185695 WORM SHAFT WASHER 160
15 1124201 RETAINER 50
16 1125735 PAWL 300
17 1125736 WASHER 50
18 1129323 LINE GUIDE NUT 70
19 1581475 FRONT COVER 2800
20 1581476 FRONT SIDE TRIM RIGHT 200
21 1581477 FRONT SIDE TRIM LEFT 200
22 1452764 SCREW 200
23 1581428 SCREW 200
24 1581429 FRAME PLATE 300
25 1415616 BUSHING 200
26 1415617 KICK LEVER SPRING BUSHING 200
27 1581430 LIFT CURVE 300
28 1415619 LINK PLATE 200
29 1415620 SCREW 200
30 1289969 KICK LEVER 300
31 1380524 CLUTCH SPRING 200
32 1490489 KICK LEVER SPRING 200
33 1124178 WASHER 50
34 1581431 BUSH 200
35 1581432 CLUTCH PLATE 300
36 1415622 SCREW 200
37 1380616 SCREW 200
38 1581433 THUM BAR 300
39 1252078 SCREW 160
40 1530519 MAIN GEAR SHAFT 1200
41 1125747 WASHER 50
42 1251634 LEVEL WIND GEAR 160
43 1415625 MAIN GRRR SHAFT PLATE 1500
44 1132857 BALL BEARING 600
45 1124201 RETAINER 50
46 1372152 SCREW 200
47 1125753 YOKE 100
48 1581478 PINION 1700
49 1281188 RATCHET 150
50 1452770 DRAG WASHER 300
51 1581479 MAIN GEAR 2100
52 1125760 DRAG WASHER 200
53 1581480 DRAG WASHER 300
54 1581481 EAR WASHER 300
55 1581482 PRESSURE WASHER 700
56 1239084 SLEEVE 300
57 1324387 WASHER 200
59 1116237 YOKE SPRING 50
60 1581483 GEAR SIDE PLATE 4000
61 1581437 ONE WAY CLUTCH 2600
62 5229 O-RING 200
63 1132857 BALL BEARING 600
64 1497606 RING 300
65 1125772 CLICK WASHER 100
66 1125769 CLICK SPRING 150
67 1125770 FRICTION WASHER 50
68 1125771 RUBBER WASHER 50
69 1125768 CLICK WASHER 100
70 1581484 BRAKE KNOB 1000
71 1581439 SCREW 200
72 1581439 SCREW 200
73 1581440 SCREW 200
74 1252078 SCREW 160
75 1581485 LUBE PORT 200
76 1252078 SCREW 160
77 1200021 CLICK PLATE 200
78 1125780 CLICK SPRING 70
79 1117208 SPRING WASHER 50
80 1581486 STAR WHEEL 2400
81 1125783 WASHER 50
82 1581487 PALM SIDE PLATE 3500
83 1581488 MAG DIAL 300
84 1125780 CLICK SPRING 70
85 1415635 SLIDE CAM 300
86 1581445 BEARING HOUSING 1500
87 1313372 CLICK PIN SPRING 200
88 1313371 CLICK PIN 200
89 1581446 CAM LOCK LEVER 300
90 1415758 BRAKE PLATE HOLDER 300
92 1415759 BRAKE PLATE 300
93 1313476 SPRING 200
94 1415641 SLIDE CAM 300
95 1380655 SCREW 200
96 1415533 SCREW 200
97 1125797 WASHER 50
98 1128194 BALLBEARING 800
99 1104790 RING 50
100 1581489 SPOOL 6000
101 1144215 BALL BEARING 800
102 1581450 SPOOL SHAFT PIN 200
103 1415761 BRAKE WEIGHT HOLDER 400
104 1252044 BRAKE WEIGHT ARM 200
105 1252045 BRAKE WEIGHT 100
107 1415700 HANDLE 7000
108 1144186 BALL BEARING 600
109 1581490 HANDLE KNOB 1400
110 1144186 BALL BEARING 600
111 1281320 SCREW 160
112 1581491 HANDLE KNOB CAP 300
113 1125783 WASHER 50
114 1214326 HANDLE NUT 200
115 1380560 HANDLE NUT COVER 200
116 1200031 HANDLE NUT RETAINER SCREW 50
117 1581492 GEAR SIDE COMPLETE 6400
118 1581493 HANDLE COMPLETE 13500
119 1581494 PALM SIDE COMPLETE 11000
120 1581495 SPOOL COMPLETE 8500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
