【アブ純正お取り寄せパーツ：納期1ヶ月】20Revo ビースト X 41X-L　製品コード：1501039

【アブ純正お取り寄せパーツ：納期1ヶ月】20Revo ビースト X 41X-L　製品コード：1501039

販売価格: 50円～9,500円(税別)

(税込: 55円～10,450円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

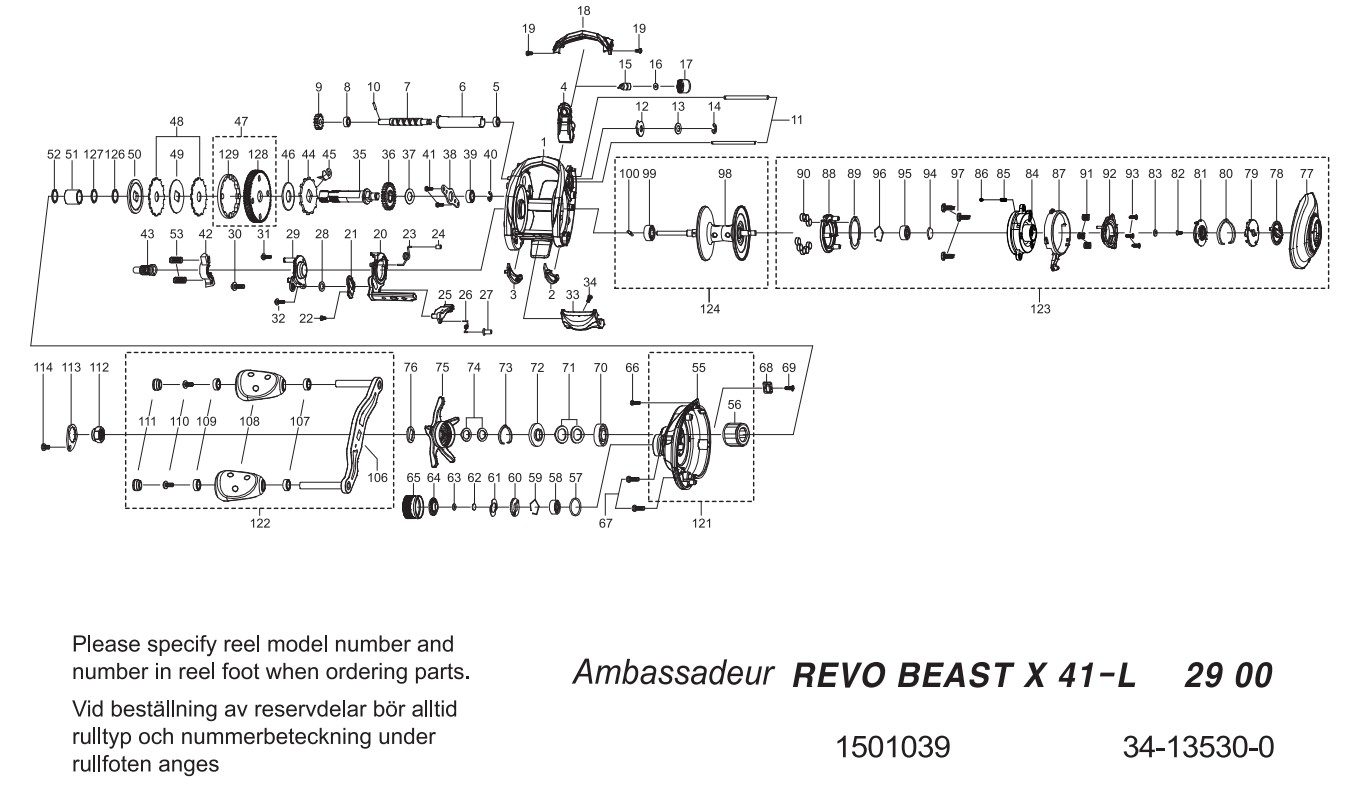

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1515923 FRAME 5500
2 1490861 SLIDE WASHER RIGHT 200
3 1490862 SLIDE WASHER LEFT 200
4 1515932 LINE GUIDE 500
5 1132853 BALL BEARING 600
6 1490864 LEVEL WIND TUBE 300
7 1515933 WORM SHAFT 1500
8 1132853 BALL BEARING 600
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1490866 LINE GUIDE SHAFT 300
12 1125734 WORM SHAFT PIN HOLDER 70
13 1490867 WASHER 200
14 1124201 RETAINER 50
15 1125806 PAWL 300
16 1116193 WASHER 50
17 1129323 LINE GUIDE NUT 70
18 1515924 FRONT COVER 500
19 1452764 SCREW 200
20 1490828 CLUTCH CAM 300
21 1490870 LINK PLATE 200
22 1415620 SCREW 200
23 1452810 CLUTCH SPRING 200
24 1380606 CLUTCH SPRING BUSHING 200
25 1289971 KICK LEVER 300
26 1127701 KICK LEVER SPRING 50
27 1415617 KICK LEVER SPRING BUSHING 200
28 1124224 WASHER 160
29 1490829 CAM PLATE 200
30 1380616 SCREW 200
31 1415622 SCREW 200
32 1196769 SCREW 50
33 1452767 THUMB BAR 300
34 1252078 SCREW 160
35 1490830 MAIN GEAR SHAFT 1000
36 1251634 LEVEL WIND GEAR 160
37 1125747 WASHER 50
38 1281130 MAIN GEAR SHAFT PLATE 200
39 1281216 BALL BEARING 600
40 1124201 RETAINER 50
41 1372152 SCREW 200
42 1281235 YOKE 200
43 1515947 PINION 1500
44 1452769 RATCHET 200
45 1144194 STOPPER 900
46 1490874 DRAG WASHER 300
47 1515948 MAIN GEAR COMPLETE 2500
48 1452855 DRAG WASHER 500
49 1452856 DRAG WASHER 200
50 1452857 PRESSURE WASHER 200
51 1415627 IAR SLEEVE 300
52 1372155 WASHER 200
53 1116237 YOKE SPRING 50
55 1515949 GEAR SIDE PLATE 4500
56 1275594 OWC 2500
57 1490799 O-RING 300
58 1132857 BALL BEARING 600
59 1104790 RING 50
60 1125768 CLICK WASHER 100
61 1125769 CLICK SPRING 150
62 1452776 FRICTION WASHER 100
63 1125771 RUBBER WASHER 50
64 1452777 CLICK WASHER 200
65 1452778 BRAKE KNOB 1500
66 1452779 SCREW 200
67 1452780 SCREW 200
68 1452781 LUBE PORT 200
69 1252078 SCREW 160
70 1490801 BALL BEARING 1000
71 1144209 SPRING WASHER 160
72 1185796 CLICK PLATE 150
73 1125780 CLICK SPRING 70
74 1117208 SPRING WASHER 50
75 1515950 STAR WHEEL 2500
76 1144211 HANDLE WASHER 50
77 1515951 PALM SIDE PLATE 3000
78 1452784 MAG DIAL 300
79 1415634 MAG DIAL PLATE 200
80 1125780 CLICK SPRING 70
81 1415635 SLIDE CAM 300
82 1185710 RIGHT SIDE COVER CAP SCREW 50
83 1125771 RUBBER WASHER 50
84 1515939 BEARING HOUSING 1200
85 1313372 CLICK PIN SPRING 200
86 1313371 CLICK PIN 200
87 1490836 CAM LOCK LEVER 300
88 1515940 MAGNET HOLDER 300
89 1490807 MAGNET PLATE 500
90 1116222 MAGNET 200
91 1313476 SPRING 200
92 1490808 SLIDE CAM 300
93 1380655 SCREW 200
94 1125797 WASHER 50
95 1132859 BALL BEARING 600
96 1104790 RING 50
97 1490809 SCREW 200
98 1515941 SPOOL 5500
99 1144215 BALL BEARING 800
100 1490811 SPOOL SHAFT PIN 200
106 1515942 HANDLE 2000
107 1208088 BUSHING FOR BALL BEARING 200
108 1452791 HANDLE KNOB 500
109 1208088 BUSHING FOR BALL BEARING 200
110 1208090 SCREW 50
111 1380579 HANDLE KNOB CAP 200
112 1372176 HANDLE NUT 200
113 1380560 HANDLE NUT COVER 200
114 1200031 HANDLE NUT RETAINER SCREW 50
121 1515952 GEAR SIDE COMPLETE 6500
122 1515944 HANDLE COMPLETE 4000
123 1515953 PALM SIDE COMPLETE 9500
124 1515946 SPOOL COMPLETE 6500
126 1118994 WASHER 50
127 1188790 WASHER 50
128 1517692 MAIN GEAR 2200
129 1517676 WASHER DRUM 300

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
