【アブ純正お取り寄せパーツ：納期1ヶ月】REVO BEAST BEAST-L　製品コード：1339959

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO BEAST BEAST-L　製品コード：1339959

販売価格: 50円～11,000円(税別)

(税込: 55円～12,100円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

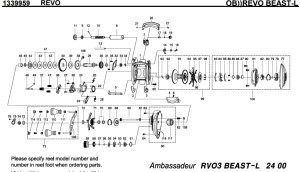

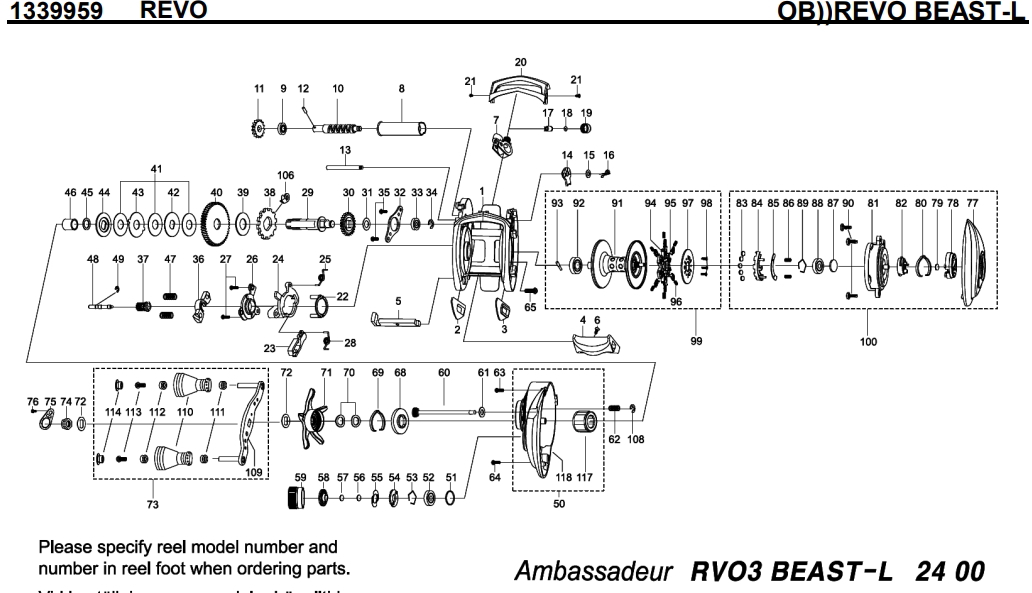

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1360891 FRAME 5000
2 1125801 SLIDE WASHER 100
3 1125802 SLIDE WASHER 100
4 1125803 THUMBAR 300
5 1127696 THUMBAR SHAFT 150
6 1124746 THUMBAR SCREW 50
7 1281152 LINE GUIDE 500
8 1280905 LEVEL WIND TUBE 300
9 1132853 BALL BEARING 600
10 1280906 WORM SHAFT 1500
11 1125732 WORM SHAFT GEAR 100
12 1125733 WORM SHAFT PIN 50
13 1280907 LINE GUIDE SHAFT 300
14 1125734 WORM SHAFT PIN HOLDER 70
15 1124224 WASHER 160
16 1124201 RETAINER 50
17 1125806 PAWL 300
18 1125736 WASHER 50
19 1129323 LINE GUIDE NUT 70
20 1281233 FRONT COVER 500
21 1125738 SCREW 50
22 1125739 YOKE HOLDER 100
23 1289971 KICK LEVER 300
24 1127698 LIFT CURVE 300
25 1200009 CLUTCH SPRING 160
26 1203787 KICK LEVER 300
27 1125744 SCREW 50
28 1127701 KICK LEVER SPRING 50
29 1360892 MAIN GEAR SHAFT 1200
30 1251634 LEVEL WIND GEAR 160
31 1125747 WASHER 50
32 1281130 MAIN GEAR SHAFT PLATE 200
33 1281216 BALL BEARING 600
34 1124201 RETAINER 50
35 1185747 SCREW 160
36 1281235 YOKE 200
37 1281250 PINION (K) 1000
38 1144195 RATCHET 150
39 1281133 DRAG WASHER 250
40 1245802 DRIVE GEAR 1500
41 1347113 DRAG WASHER 200
42 1204951 D WASHER 150
43 1204952 A WASHER 150
44 1204953 PRESSURE WASHER 150
45 1144185 WASHER 50
46 1257782 SLEEVE 200
47 1116237 YOKE SPRING 50
48 1125766 PINION SHAFT 500
49 1116226 RETAINER 50
50 1360893 GEAR SIDE COMPLETE 5000
51 1185714 O-RING 50
52 1132859 BALL BEARING 600
53 1104790 RING 50
54 1125768 CLICK WASHER 100
55 1125769 CLICK SPRING 150
56 1125770 FRICTION WASHER 50
57 1125771 RUBBER WASHER 50
58 1125772 CLICK WASHER 100
59 1347115 BRAKE KNOB 1500
60 1363429 CAM LOCK SCREW 200
61 1133903 WASHER 50
62 1125775 SPRING 50
63 1125812 SCREW 50
64 1257013 SCREW 160
65 1257014 SCREW 160
68 1185796 CLICK PLATE 150
69 1125780 CLICK SPRING 70
70 1117208 SPRING WASHER 50
71 1360894 STAR WHEEL 2000
72 1125783 WASHER 50
73 1347117 HANDLE COMPLETE 5200
74 1203418 HANDLE NUT 200
75 1132929 HANDLE NUT COVER 150
76 1203407 SCREW 50
77 1360895 PALM SIDE PLATE 4000
78 1281195 MAG DIAL 300
79 1281144 RUBBER WASHER 50
80 1125791 CLICK SPRING 100
81 1281145 BEARING HOUSING 1500
82 1185732 SILDE CAM 200
83 1116222 MAGNET 200
84 1185739 MAGNET HOLDER 800
85 1252096 MAGNET PLATE 200
86 1185737 MAGNET HOLDER SPRING 160
87 1125797 WASHER 50
88 1128194 BALLBEARING 800
89 1104790 RING 50
90 1185735 SPOOL COVER SCREW 160
91 1347129 SPOOL 4500
92 1144215 BALL BEARING 800
93 1192826 SPOOL SHAFT PIN 200
94 1187900 BRAKE SHOE HOLDER 300
95 1187888 BRAKE SHOE 50
96 1187892 BRAKE SHOE SPRING 50
97 1281178 BRAKE WEIGHT COVER 300
98 1187891 SCREW 50
99 1347130 SPOOL COMPLETE 7500
100 1360896 PALM SIDE COMPLETE 11000
106 1144194 STOPPER 900
108 1116226 RETAINER 50
109 1308848 HANDE 2000
110 1347132 HANDLE KNOB 800
111 1208088 BUSHING FOR BALL BEARING 200
112 1281319 BALL BEARING 600
113 1281320 SCREW 160
114 1347133 HANDLE KNOB CAP 600
117 1275594 OWC 2500
118 1360897 GEAR SIDE PLATE 4200
