【アブ純正お取り寄せパーツ：納期1ヶ月】REDMAX船-LPDF　製品コード：1286249

【アブ純正お取り寄せパーツ：納期1ヶ月】REDMAX船-LPDF　製品コード：1286249

販売価格: 50円～5,800円(税別)

(税込: 55円～6,380円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

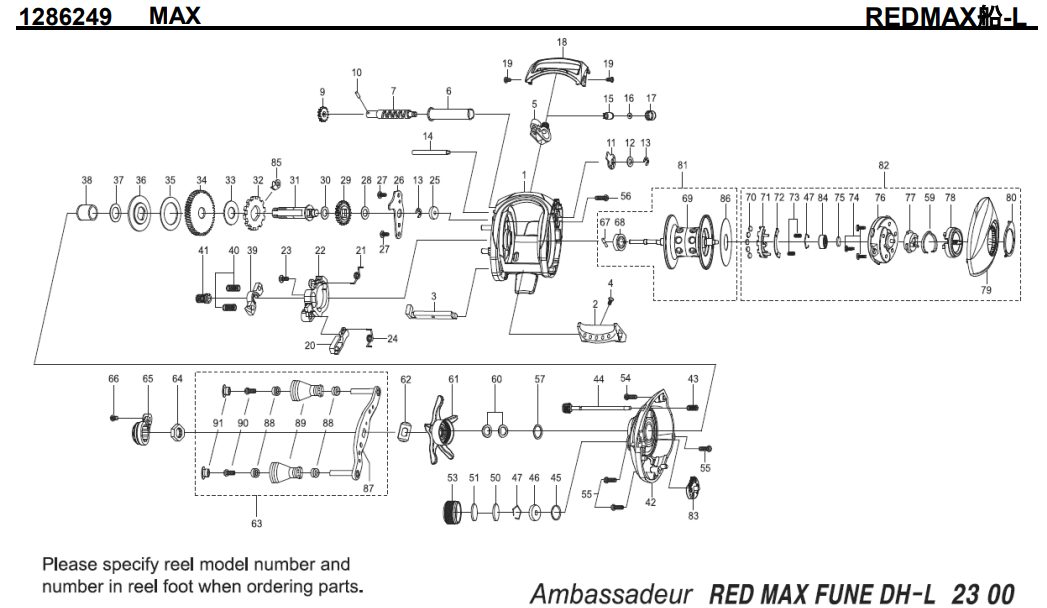

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1302719 FRAME 2000
2 1252051 THUMBAR 300
3 1127696 THUMBAR SHAFT 150
4 1124746 THUMBAR SCREW 50
5 1185895 LINE GUIDE 500
6 1185896 LINE GUIDE PIPE 300
7 1125805 WORM SHAFT 1500
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1125734 WORM SHAFT PIN HOLDER 70
12 1185695 WORM SHAFT WASHER 160
13 1124201 RETAINER 50
14 1125799 LINE GUIDE SHAFT 150
15 1125806 PAWL 300
16 1125736 WASHER 50
17 1129323 LINE GUIDE NUT 70
18 1252052 FRONT COVER (K) 500
19 1185912 FRONT COVER SCREW 160
20 1127697 KICK LEVER 150
21 1252056 CLUTCH SPRING 160
22 1252058 LIFT CURVE 300
23 1252059 SCREW 160
24 1252061 KICK LEVER SPRING 160
25 1302704 MAIN GEAR SHAFT BUSHING 300
26 1252062 MAIN GEAR SHAFT PLATE 200
27 1125822 SCREW 50
28 1125747 WASHER 50
29 1125748 LEVEL WIND GEAR 100
30 1125749 WASHER 50
31 1196759 MAIN GEAR SHAFT 1000
32 1144195 RATCHET 150
33 1281133 DRAG WASHER 250
34 1265571 MAIN GEAR 1500
35 1190698 DRAG WASHER 160
36 1144201 PRESSURE WASHER 150
37 1118994 WASHER 50
38 1257782 SLEEVE 200
39 1127703 YOKE 100
40 1116237 YOKE SPRING 50
41 1200012 PINION GEAR(K) 1000
42 1302720 GEAR SIDE PLATE 2800
43 1125775 SPRING 50
44 1252073 CAM LOCK SCREW 200
45 1185714 O-RING 50
46 1185879 BUSHING 300
47 1104790 RING 50
50 1125829 FRICTION WASHER 50
51 1125828 RUBBER WASHER 50
53 1302712 BRAKE KNOB 1000
54 1252078 SCREW 160
55 1252079 SCREW 160
56 1185916 RIGHT SIDE COVER SCREW 160
57 1252081 WASHER 160
59 1125780 CLICK SPRING 70
60 1117208 SPRING WASHER 50
61 1302721 STAR WHEEL 1200
62 1117205 HANDLE WASHER 70
63 1302714 HANDLE 3500
64 1127716 HANDLE NUT 100
65 1252091 HANDLE NUT COVER 300
66 1257783 SCREW 160
67 1187619 SPOOL SHAFT PIN 200
68 1187625 SPOOL BALL BEARING 800
69 1302715 SPOOL 1500
70 1116222 MAGNET 200
71 1252095 MAGNET HOLDER 160
72 1252096 MAGNET PLATE 200
73 1187623 MAGNET HOLDER SPRING 160
74 1185770 SPOOL COVER SCREW 50
75 1125797 WASHER 50
76 1252097 BEARING HOUSING 1000
77 1185923 SLIDE CAM 200
78 1252098 MAG DIAL 300
79 1252104 LEFT SIDE PLATE 1500
80 1252105 LEFT SIDE TRIM 200
81 1302716 SPOOL COMPLETE (K) 3000
82 1252115 LEFT SIDE COMPLETE 5800
83 1252117 FLIPPING LEVER 200
84 1125827 BALL BEARING 600
85 1144194 STOPPER 900
86 1257068 SPOOL PLATE 300
87 1321185 HANDLE 2000
88 1208088 BUSHING FOR BALL BEARING 200
89 1321186 HANDLE KNOB 700
90 1281320 SCREW 160
91 1321187 HANDLE KNOB CAP 600

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
