【アブ純正お取り寄せパーツ：納期1ヶ月】SALTY STAGE REVOLJ -3　製品コード：1200464

【アブ純正お取り寄せパーツ：納期1ヶ月】SALTY STAGE REVOLJ -3　製品コード：1200464

販売価格: 50円～8,000円(税別)

(税込: 55円～8,800円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

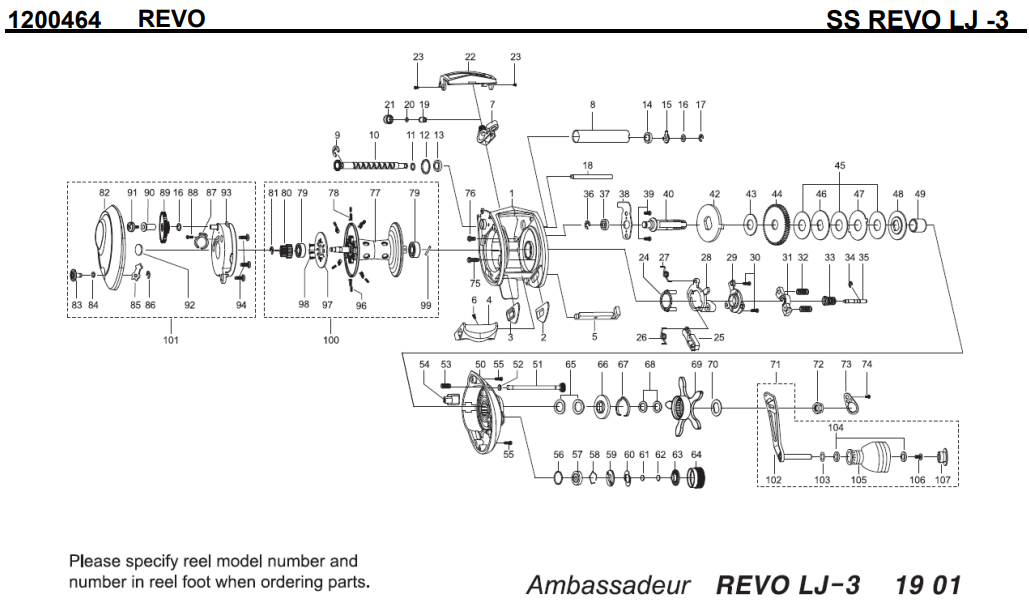

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1203371 FRAME(K) 8000
2 1203372 SLIDE WASHER 160
3 1203373 SLIDE WASHER 160
4 1144178 THUMB BAR 300
5 1144179 CLUTCH LINK 160
6 1124746 THUMBAR SCREW 50
7 1203374 LINE GUIDE 500
8 1144181 LEVEL WIND TUBE 300
9 1144182 RETAINER 160
10 1144183 WORM SHAFT 2000
11 1144184 WASHER 160
12 1144185 WASHER 50
13 1144186 BALL BEARING 600
14 1132853 BALL BEARING 600
15 1125734 WORM SHAFT PIN HOLDER 70
16 1124178 WASHER 50
17 1124201 RETAINER 50
18 1144187 LINE GUIDE SHAFT 160
19 1144188 PAWL 300
20 1125736 WASHER 50
21 1144189 LINE GUIDE NUT 200
22 1203375 FRONT COVER (K) 500
23 1125738 SCREW 50
24 1125739 YOKE HOLDER 100
25 1156749 KICK LEVER 150
26 1125745 KICK LEVER SPRING 50
27 1125742 CLUTCH SPRING 50
28 1125741 LIFT CURVE 300
29 1125743 CLUTCH PLATE 300
30 1125744 SCREW 50
31 1125753 YOKE 100
32 1203376 YOKE SPRING 50
33 1203377 PINION(K) 1000
34 1116226 RETAINER 50
35 1125766 PINION SHAFT 500
36 1124201 RETAINER 50
37 1132857 BALL BEARING 600
38 1144192 MAIN GEAR SHAFT PLATE(K) 1200
39 1125752 SCREW 50
40 1144193 MAIN GEAR SHAFT(K) 1200
42 1203378 RATCHET 150
43 1144196 DRAG WASHER 160
44 1204949 DRIVE GEAR 1500
45 1204950 Carbon washer 200
46 1204951 D WASHER 150
47 1204952 A WASHER 150
48 1204953 PRESSURE WASHER 150
49 1144202 IAR SLEEVE 200
50 1203380 GEAR SIDE PLATE 3000
51 1144204 CAM LOCK SCREW 200
52 1133903 WASHER 50
53 1144205 SPRING 50
54 1203388 LUBE PORT 150
55 1144207 SCREW 160
56 1185714 O-RING 50
57 1132859 BALL BEARING 600
58 1104790 RING 50
59 1125768 CLICK WASHER 100
60 1125769 CLICK SPRING 150
61 1125770 FRICTION WASHER 50
62 1125771 RUBBER WASHER 50
63 1125772 CLICK WASHER 100
64 1203389 BRAKE KNOB (K) 1000
65 1144209 SPRING WASHER 160
66 1125779 CLICK SPRING HOLDER 150
67 1125780 CLICK SPRING 70
68 1117208 SPRING WASHER 50
69 1203381 STAR WHEEL 2000
70 1144211 HANDLE WASHER 50
71 1203382 HANDLE 4000
72 1203392 HANDLE NUT 200
73 1132929 HANDLE NUT COVER 150
74 1203393 SCREW 50
75 1125778 SCREW 50
76 1144213 SCREW 160
77 1203383 SPOOL 5500
78 1187888 BRAKE SHOE 50
79 1144215 BALL BEARING 800
80 1124226 SPOOL PINION GEAR 200
81 1116226 RETAINER 50
82 1203395 PALMING SIDE PLATE 2500
83 1144217 CLICK BUTTON 600
84 1133903 WASHER 50
85 1144218 CLICK CLAW 200
86 1144219 RETAINER 160
87 1144220 CLICK SPRING 200
88 1144221 SCREW 160
89 1124221 MIDDLE GEAR 250
90 1144222 COLLAR 200
91 1144223 SCREW 160
92 1125797 WASHER 50
93 1190580 BEARING HOUSING 1500
94 1125822 SCREW 50
96 1187892 BRAKE SHOE SPRING 50
97 1203384 BRAKE WEIGHT COVER 300
98 1187891 SCREW 50
99 1190582 SPOOL SHAFT PIN 200
100 1203385 SPOOL COMPLETE 8000
101 1203398 L/S COVER 8000
102 1208086 HANDLE ARM 1000
103 1208087 OPTIONAL WASHER 50
104 1208088 BUSHING FOR BALL BEARING 200
105 1208089 KNOB 1000
106 1208090 SCREW 50
107 1208091 KNOB CAP 700


* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
