【アブ純正お取り寄せパーツ：納期1ヶ月】23 REVO5 WINCH WINCH　製品コード：1565158

【アブ純正お取り寄せパーツ：納期1ヶ月】23 REVO5 WINCH WINCH　製品コード：1565158

販売価格: 50円～9,500円(税別)

(税込: 55円～10,450円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

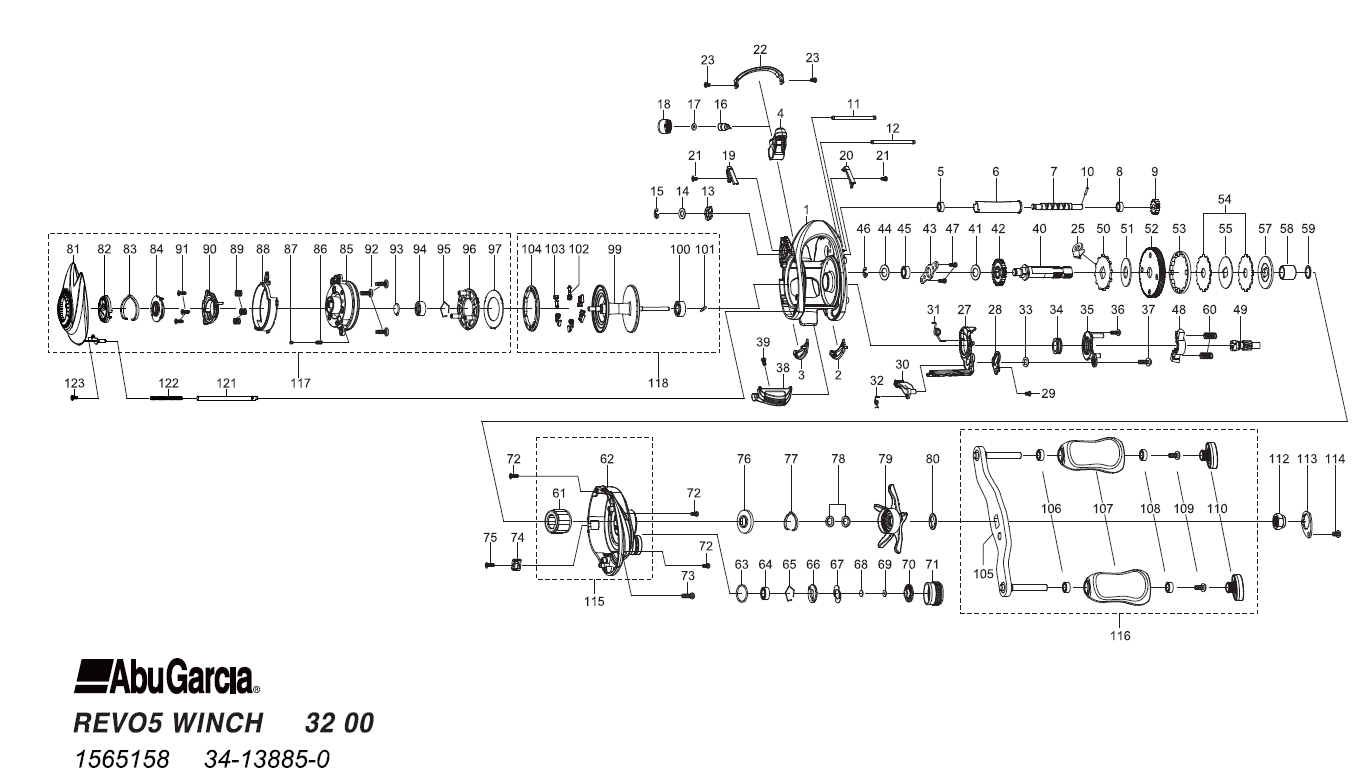

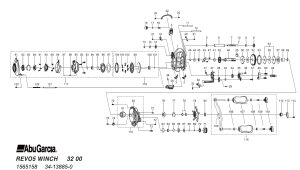

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1593062 FRAME 5500
2 1490482 SLIDE WASHER RIGHT 200
3 1490483 SLIDE WASHER LEFT 200
4 1593002 LINE GUIDE 500
5 1125729 BALLBEARING 600
6 1137750 LEVEL WIND TUBE 300
7 1125805 WORM SHAFT 1500
8 1125729 BALLBEARING 600
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1490485 LINE GUIDE SHAFT 300
12 1592946 GUIDE PIN 300
13 1313359 WORM SHAFT PIN HOLDER 200
14 1185695 WORM SHAFT WASHER 160
15 1124201 RETAINER 50
16 1125806 PAWL 300
17 1125736 WASHER 50
18 1129323 LINE GUIDE NUT 70
19 1593063 FRONT SIDE TRIM RIGHT-P 200
20 1593064 FRONT SIDE TRIM RIGHT-G 200
21 1581428 SCREW 200
22 1593065 FRONT COVER 2800
23 1452764 SCREW 200
25 1144194 STOPPER 900
27 1592948 CLUTCH CAM 300
28 1415619 LINK PLATE 200
29 1415620 SCREW 200
30 1289969 KICK LEVER 300
31 1380524 CLUTCH SPRING 200
32 1490489 KICK LEVER SPRING 200
33 1490867 WASHER 200
34 1581431 BUSH 200
35 1581432 CLUTCH PLATE 300
36 1380616 SCREW 200
37 1415622 SCREW 200
38 1592970 THUMB BAR 300
39 1252078 SCREW 160
40 1592971 MAIN GEAR SHAFT 1200
41 1380528 WASHER 200
42 1251634 LEVEL WIND GEAR 160
43 1490492 MAIN GEAR SHAFT PLATE 200
44 1592972 WASHER 200
45 1116186 BALL BEARING 600
46 1124201 RETAINER 50
47 1372152 SCREW 200
48 1281131 YOKE 200
49 1593066 PINION 1700
50 1452769 RATCHET 200
51 1490874 DRAG WASHER 300
52 1593067 MAIN GEAR 2800
53 1517675 CARTRIDGE 300
54 1452855 DRAG WASHER 500
55 1452856 DRAG WASHER 200
57 1452857 PRESSURE WASHER 200
58 1257782 SLEEVE 200
59 1144185 WASHER 50
60 1116237 YOKE SPRING 50
61 1551161 ONE WAY CLUTCH 1000
62 1593068 GEAR SIDE PLATE 5000
63 1452775 O-RING 200
64 1132857 BALL BEARING 600
65 1497606 RING 300
66 1125768 CLICK WASHER 100
67 1125769 CLICK SPRING 150
68 1452776 FRICTION WASHER 100
69 1125771 RUBBER WASHER 50
70 1452777 CLICK WASHER 200
71 1593069 BRAKE KNOB 1500
72 1380640 SCREW 200
73 1257013 SCREW 160
74 1581516 LUBE PORT 200
75 1252078 SCREW 160
76 1125779 CLICK SPRING HOLDER 150
77 1125780 CLICK SPRING 70
78 1117208 SPRING WASHER 50
79 1593070 STAR WHEEL 2500
80 1125783 WASHER 50
81 1593071 PALM SIDE PLATE 3000
82 1581519 MAG DIAL 300
83 1125780 CLICK SPRING 70
84 1415635 SLIDE CAM 300
85 1593011 BEARING HOUSING 1500
86 1313372 CLICK PIN SPRING 200
87 1313371 CLICK PIN 200
88 1592980 CAM LOCK LEVER 300
89 1313476 SPRING 200
90 1415641 SLIDE CAM 300
91 1415533 SCREW 200
92 1380655 SCREW 200
93 1125797 WASHER 50
94 1125827 BALL BEARING 600
95 1104790 RING 50
96 1593012 BRAKE PLATE HOLDER 500
97 1593013 BRAKE PLATE 300
99 1593072 SPOOL 6000
100 1187625 SPOOL BALL BEARING 800
101 1581450 SPOOL SHAFT PIN 200
102 1252044 BRAKE WEIGHT ARM 200
103 1252045 BRAKE WEIGHT 100
104 1593015 BRAKE WEIGHT HOLDER 300
105 1593073 HANDLE 2500
106 1208088 BUSHING FOR BALL BEARING 200
107 1581490 HANDLE KNOB 1400
108 1281319 BALL BEARING 600
109 1281320 SCREW 160
110 1593074 HANDLE KNOB CAP 200
112 1593051 HANDLE NUT 300
113 1593018 HANDLE NUT COVER 200
114 1200031 HANDLE NUT RETAINER SCREW 50
115 1593075 GEAR SIDE COMPLETE 6000
116 1593076 HANDLE COMPLETE 7500
117 1593077 PALM SIDE COMPLETE 9500
118 1593078 SPOOL COMPLETE 8500
121 1593056 GUIDE SHAFT 400
122 1452901 SPRING 200
123 1452902 SCREW 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
