【アブ純正お取り寄せパーツ：納期1ヶ月】18レボ ビッグシューターコンパクト 8　製品コード：1487592

【アブ純正お取り寄せパーツ：納期1ヶ月】18レボ ビッグシューターコンパクト 8　製品コード：1487592

販売価格: 50円～14,000円(税別)

(税込: 55円～15,400円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

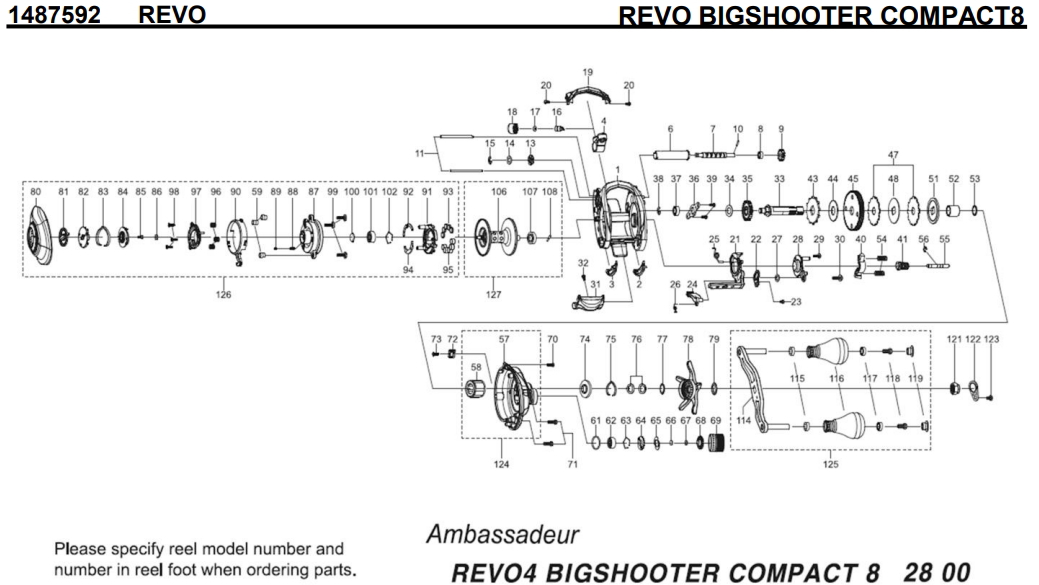

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1499313 FRAME 5000
2 1415607 SLIDE WASHER 200
3 1415608 SLIDE WASHER 200
4 1452852 LINE GUIDE 500
6 1280905 LEVEL WIND TUBE 300
7 1280906 WORM SHAFT 1500
8 1125729 BALLBEARING 600
9 1125732 WORM SHAFT GEAR 100
10 1125733 WORM SHAFT PIN 50
11 1452762 LINE GUIDE SHAFT 300
13 1313359 WORM SHAFT PIN HOLDER 200
14 1490867 WASHER 200
15 1124201 RETAINER 50
16 1125806 PAWL 300
17 1116193 WASHER 50
18 1129323 LINE GUIDE NUT 70
19 1452923 FRONT COVER 500
20 1452764 SCREW 200
21 1452765 CLUTCH CAM 300
22 1415619 LINK PLATE 200
23 1415620 SCREW 200
24 1289969 KICK LEVER 300
25 1452766 CLUTCH SPRING 200
26 1125745 KICK LEVER SPRING 50
27 1185695 WORM SHAFT WASHER 160
28 1415621 CLUTCH PLATE 200
29 1415622 SCREW 200
30 1380616 SCREW 200
31 1452767 THUMB BAR 300
32 1252078 SCREW 160
33 1499314 MAIN GEAR SHAFT 1200
34 1125747 WASHER 50
35 1251634 LEVEL WIND GEAR 160
36 1281130 MAIN GEAR SHAFT PLATE 200
37 1187625 SPOOL BALL BEARING 800
38 1124201 RETAINER 50
39 1372152 SCREW 200
40 1281131 YOKE 200
41 1493329 PINION 1000
43 1452769 RATCHET 200
44 1452770 DRAG WASHER 300
45 1452875 MAIN GEAR 2500
47 1452855 DRAG WASHER 500
48 1452856 DRAG WASHER 200
51 1452857 PRESSURE WASHER 200
52 1257782 SLEEVE 200
53 1452773 WASHER 200
54 1116237 YOKE SPRING 50
55 1125766 PINION SHAFT 500
56 1116226 RETAINER 50
57 1499330 GEAR SIDE PLATE 3000
58 1275594 OWC 2500
59 1499316 COLLAR 300
61 1452775 O-RING 200
62 1493307 BALL BEARING 2500
63 1104790 RING 50
64 1125768 CLICK WASHER 100
65 1125769 CLICK SPRING 150
66 1452776 FRICTION WASHER 100
67 1125771 RUBBER WASHER 50
68 1452777 CLICK WASHER 200
69 1499317 BRAKE KNOB 1500
70 1452779 SCREW 200
71 1452780 SCREW 200
72 1415630 LUBE PORT 200
73 1252078 SCREW 160
74 1125779 CLICK SPRING HOLDER 150
75 1125780 CLICK SPRING 70
76 1117208 SPRING WASHER 50
77 1132935 WASHER 50
78 1499331 STAR WHEEL 2500
79 1125783 WASHER 50
80 1499319 PALM SIDE PLATE 3500
81 1415757 MAG DIAL 300
82 1415634 MAG DIAL PLATE 200
83 1125780 CLICK SPRING 70
84 1415635 SLIDE CAM 300
85 1185710 RIGHT SIDE COVER CAP SCREW 50
86 1125771 RUBBER WASHER 50
87 1452785 BEARING HOUSING 1500
88 1313372 CLICK PIN SPRING 200
89 1313371 CLICK PIN 200
90 1452786 CAM LOCK LEVER 300
91 1452787 MAGNET HOLDER 300
92 1453268 MAGNET PLATE 200
93 1116222 MAGNET 200
94 1452788 MAGNET PLATE 200
95 1302674 MAGNET 400
96 1313476 SPRING 200
97 1415641 SLIDE CAM 300
98 1380655 SCREW 200
99 1415622 SCREW 200
100 1125797 WASHER 50
101 1128194 BALLBEARING 800
102 1104790 RING 50
106 1308854 SPOOL (K) 5500
107 1144215 BALL BEARING 800
108 1192826 SPOOL SHAFT PIN 200
114 1308857 HANDLE 2000
115 1208088 BUSHING FOR BALL BEARING 200
116 1347132 HANDLE KNOB 800
117 1281319 BALL BEARING 600
118 1281320 SCREW 160
119 1347133 HANDLE KNOB CAP 600
121 1372161 HANDLE NUT 200
122 1252035 HANDLE NUT COVER 300
123 1203407 SCREW 50
124 1499332 GEAR SIDE COMPLETE 4500
125 1499321 HANDLE COMPLETE 8000
126 1499322 PALM SIDE COMPLETE 14000
127 1308855 SPOOL COMPLETE (K) 7000

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
