【アブ純正お取り寄せパーツ：納期1ヶ月】KUROFUNE LT-L　製品コード：1487512

【アブ純正お取り寄せパーツ：納期1ヶ月】KUROFUNE LT-L　製品コード：1487512

販売価格: 50円～7,000円(税別)

(税込: 55円～7,700円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

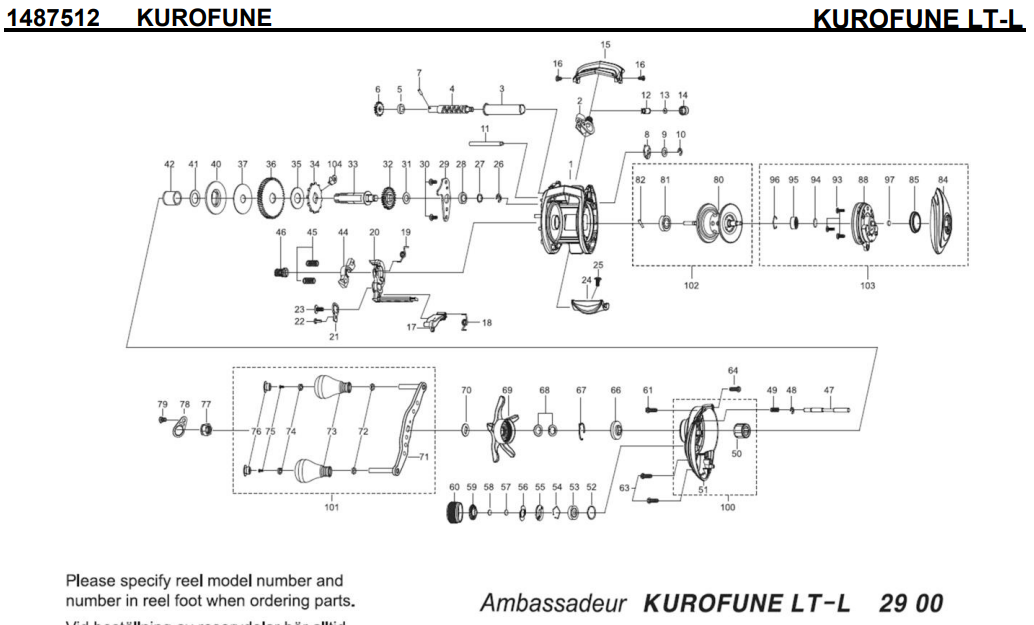

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1513351 FRAME 5000
2 1281152 LINE GUIDE 500
3 1280905 LEVEL WIND TUBE 300
4 1281170 WORM SHAFT 1500
5 1313502 WORM SHAFT BUSHING 200
6 1125732 WORM SHAFT GEAR 100
7 1125733 WORM SHAFT PIN 50
8 1313359 WORM SHAFT PIN HOLDER 200
9 1185695 WORM SHAFT WASHER 160
10 1124201 RETAINER 50
11 1280907 LINE GUIDE SHAFT 300
12 1125806 PAWL 300
13 1125736 WASHER 50
14 1129323 LINE GUIDE NUT 70
15 1513340 FRONT COVER 500
16 1185912 FRONT COVER SCREW 160
17 1289971 KICK LEVER 300
18 1127701 KICK LEVER SPRING 50
19 1380547 CLUTCH SPRING 200
20 1380548 LIFT CURVE 300
21 1380526 LIFT CURVE PLATE 300
22 1116183 SCREW 50
23 1252059 SCREW 160
24 1380575 THUMB BAR 300
25 1252077 SCREW 160
26 1124201 RETAINER 50
27 1380528 WASHER 200
28 1116186 BALL BEARING 600
29 1380529 MAIN GEAR SHAFT PLATE 300
30 1144221 SCREW 160
31 1380530 WASHER 200
32 1251634 LEVEL WIND GEAR 160
33 1490542 MAIN GEAR SHAFT 1200
34 1144195 RATCHET 150
35 1281133 DRAG WASHER 250
36 1514432 MAIN GEAR 2000
37 1190698 DRAG WASHER 160
40 1144201 PRESSURE WASHER 150
42 1257782 SLEEVE 200
44 1127703 YOKE 100
45 1116237 YOKE SPRING 50
46 1127705 PINION 1000
47 1513341 LOCK PIN 200
48 1116226 RETAINER 50
49 1313476 SPRING 200
50 1306819 ONE WAY CLUTCH 1000
51 1513352 GEAR SIDE PLATE 3000
52 1185714 O-RING 50
53 1493307 BALL BEARING 2500
54 1104790 RING 50
55 1125768 CLICK WASHER 100
56 1125769 CLICK SPRING 150
57 1125770 FRICTION WASHER 50
58 1125771 RUBBER WASHER 50
59 1125772 CLICK WASHER 100
60 1513343 BRAKE KNOB 600
61 1257016 SCREW 160
63 1252079 SCREW 160
64 1252079 SCREW 160
66 1132925 CLICK SPRING HOLDER 150
67 1125780 CLICK SPRING 70
68 1117208 SPRING WASHER 50
69 1513353 STAR WHEEL 1200
70 1125783 WASHER 50
71 1513345 HANDLE 2000
72 1208088 BUSHING FOR BALL BEARING 200
73 1321186 HANDLE KNOB 700
74 1208088 BUSHING FOR BALL BEARING 200
75 1208090 SCREW 50
76 1308850 HANDLE KNOB CAP 600
77 1214327 HANDLE NUT 200
78 1252035 HANDLE NUT COVER 300
79 1203407 SCREW 50
80 1415586 SPOOL 4500
81 1281216 BALL BEARING 600
82 1187619 SPOOL SHAFT PIN 200
84 1513354 PALM SIDE PLATE 2000
85 1513347 MAG DIAL 300
88 1380541 BEARING HOUSING 1500
93 1185770 SPOOL COVER SCREW 50
94 1125797 WASHER 50
95 5230 BALL BEARING 800
96 1104790 RING 50
97 1125771 RUBBER WASHER 50
100 1513355 GEAR SIDE COMPLETE 4000
101 1513349 HANDLE COMPLETE 4500
102 1415589 SPOOL COMPLETE 7000
103 1513356 PALM SIDE COMPLETE 4500
104 1144194 STOPPER 900
