【アブ純正お取り寄せパーツ：納期1ヶ月】2021年モデル DLC［MAX］MAX DLC H-L　製品コード：1536581

【アブ純正お取り寄せパーツ：納期1ヶ月】2021年モデル DLC［MAX］MAX DLC H-L　製品コード：1536581

販売価格: 100円～5,000円(税別)

(税込: 110円～5,500円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

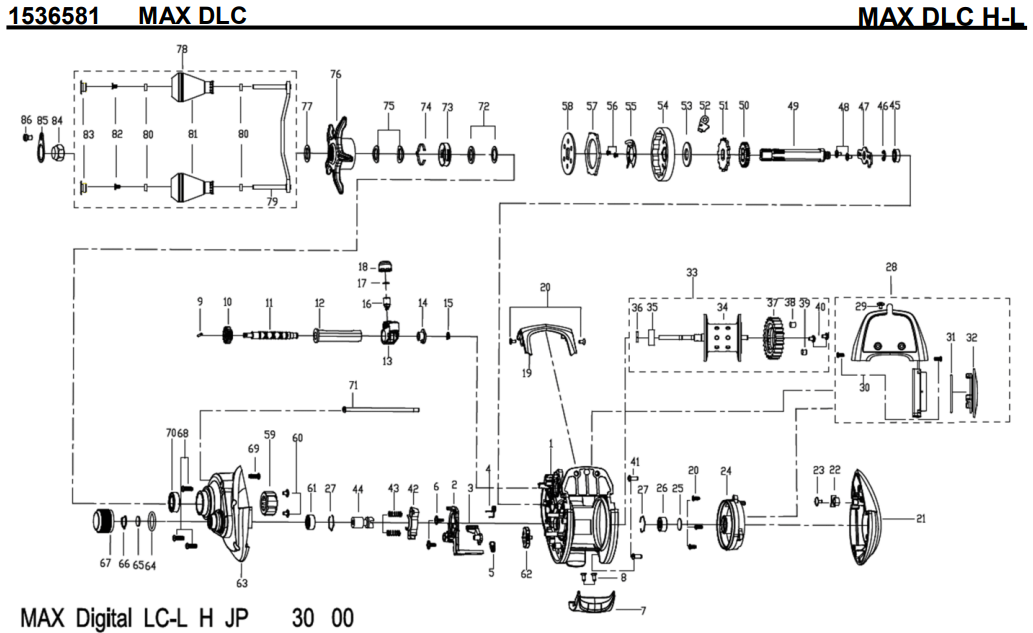

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1529249 FRAME 3500
2 1529250 LIFT CURVE 300
3 1529251 KICK LEVER 300
4 1529252 CLUTCH SPRING 200
5 1529253 KICK LEVER SPRING 200
6 1529148 SCREW 200
7 1529199 THUMB BAR 300
8 1188255 SCREW 200
9 1275775 WORM SHAFT PIN 200
10 1206523 WORM SHAFT GEAR 200
11 1529200 WORM SHAFT 1500
12 1529201 LINE GUIDE TUBE 300
13 1529202 LINE GUID 500
14 1531381 WORM SHAFT BUSHING 200
15 1206522 RETAINER 200
16 1206527 PILOT GUIDE 200
17 1529204 WASHER 200
18 1529205 LINE GUIDE NUT 200
19 1529206 FRONT COVER 500
20 1529207 SCREW 200
21 1529256 PALM SIDE PLATE 2000
22 1529209 LINE CLIP 200
23 1529210 SCREW 200
24 1529257 BB HOLDER 1500
25 1130070 BRONZE WASHER 160
26 1529212 BALL BEARING 600
27 1513276 RING 200
28 1529258 ELECTRONIC LINE COUNTER 5000
29 1529214 SCREW 200
30 1529215 SCREW 200
31 1456426 O-ring 200
32 1531319 BATTERY DOOR 500
33 1537883 SPOOL ASSEMBLY 3500
34 1537884 SPOOL 1500
35 1530654 BALL BEARING 600
36 1530655 PIN 200
37 1529217 CLICK GEAR 300
38 1529218 MAGNET 200
39 1529219 MAGNET BALANCE 200
40 1341547 SPOOL CLICKER SPRING SCREW 200
41 1529220 SCREW 200
42 1529259 YOKE 200
43 1529222 YOKE SPRING 200
44 1537904 PINION 1000
45 1529224 BALL BEARING 600
46 1206522 RETAINER 200
47 1529225 MAIN GEAR SHAFT PLATE 300
48 1548309 SCREW 200
49 1529261 MAIN GEAR SHAFT 1000
50 1206538 LEVEL WIND GEAR 200
51 1206539 RATCHET 300
52 1307879 STOPPER 500
53 1513283 DRAG WASHER 300
54 1537905 MAIN GEAR 1500
55 1529263 CLICK SPRING 300
56 1529229 SCREW 200
57 1529230 DRAG WASHER 300
58 1529231 METAL WASHER 300
59 1529233 ONE WAY CLUTCH 1000
60 1513272 SCREW 200
61 1529236 BALL BEARING 2500
62 1529264 FLIPPING SWITCH 300
63 1537906 GEAR SIDE PLATE 2500
64 1116095 O-RING 100
65 1513278 FRICTION WASHER 200
66 1529237 CLICK SPRING 200
67 1537888 BRAKE KNOB 1000
68 1529239 SCREW 200
69 1529240 SCREW 200
70 1126394 BALL BEARING 600
71 1529241 LINE GUIDE SHAFT 300
72 1529242 WASHER 200
73 1513288 CLICK SPRING HOLDER 300
74 1513289 CLICK SPRING 200
75 1529243 SPRING WASHER 200
76 1537907 STAR WHEEL 1200
77 1529245 WASHER 200
78 1537900 HANDLE ASSEMBLY 3000
79 1530656 HANDLE ARM 1500
80 1275802 HANDLE KNOB BUSHING 200
81 1537901 HANDLE KNOB 800
82 1518224 SCREW 200
83 1537902 HANDLE KNOB CAP 600
84 1529267 HANDLE NUT 200
85 1537903 HANDLE NUT RETAINER 300
86 1513293 SCREW 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
