【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ELITE POWER CRANK HS-L　製品コード：1205756

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ELITE POWER CRANK HS-L　製品コード：1205756

販売価格: 50円～9,900円(税別)

(税込: 55円～10,890円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

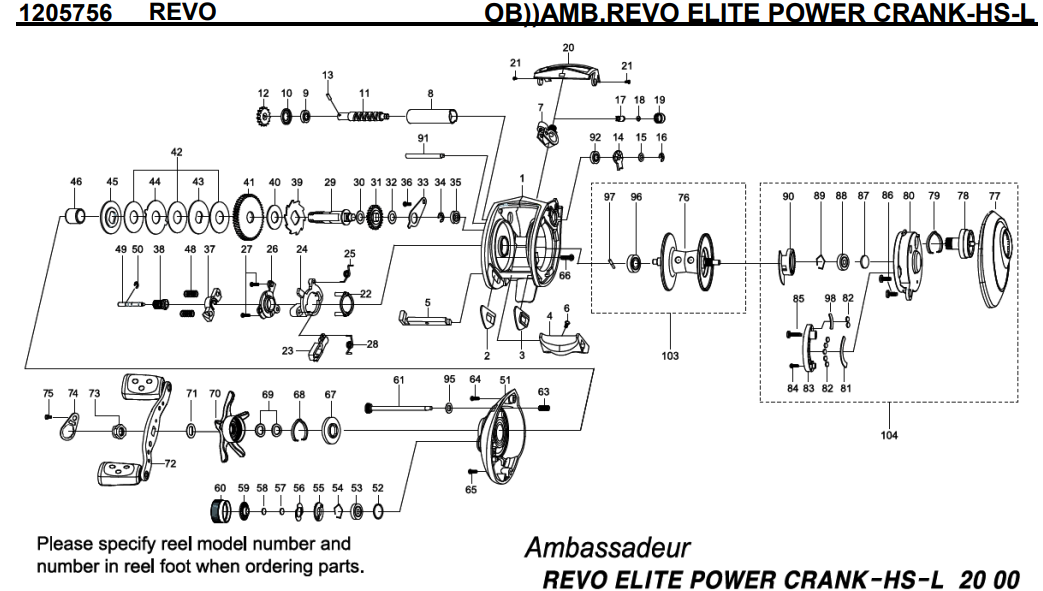

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1214340 FRAME (K) 4000
2 1125801 SLIDE WASHER 100
3 1125802 SLIDE WASHER 100
4 1125803 THUMBAR 300
5 1127696 THUMBAR SHAFT 150
6 1124746 THUMBAR SCREW 50
7 1125804 LINE GUIDE 500
8 1124748 LEVEL WIND TUBE 300
9 1132853 BALL BEARING 600
10 1125730 WORM SHAFT PLATE 100
11 1132903 WORM SHAFT 1500
12 1125732 WORM SHAFT GEAR 100
13 1125733 WORM SHAFT PIN 50
14 1125734 WORM SHAFT PIN HOLDER 70
15 1124178 WASHER 50
16 1124201 RETAINER 50
17 1125735 PAWL 300
18 1125736 WASHER 50
19 1129323 LINE GUIDE NUT 70
20 1125807 FRONT COVER 500
21 1125738 SCREW 50
22 1125739 YOKE HOLDER 100
23 1156750 KICK LEVER 150
24 1127698 LIFT CURVE 300
25 1127699 CLUTCH SPRING 50
26 1203787 KICK LEVER 300
27 1125744 SCREW 50
28 1127701 KICK LEVER SPRING 50
29 1196827 MAIN GEAR SHAFT 1200
30 1125747 WASHER 50
31 1125748 LEVEL WIND GEAR 100
32 1125749 WASHER 50
33 1125750 MAINGEAR SHAFT PLATE 200
34 1124201 RETAINER 50
35 1132857 BALL BEARING 600
36 1125752 SCREW 50
37 1127703 YOKE 100
38 1135176 PINION (K) 1000
39 1189341 RATCHET 150
40 1125757 DRAG WASHER 200
41 1129572 MAIN GEAR 1500
42 1125760 DRAG WASHER 200
43 1125761 D-WASHER 150
44 1125762 EAR WASHER 150
45 1125763 PRESURE WASHER 150
46 1132916 IAR SLEEVE 200
48 1116237 YOKE SPRING 50
49 1125766 PINION SHAFT 500
50 1116226 RETAINER 50
51 1214337 LEFT SIDE PLATE 3000
52 1185714 O-RING 50
53 1128194 BALLBEARING 800
54 1104790 RING 50
55 1125768 CLICK WASHER 100
56 1125769 CLICK SPRING 150
57 1125770 FRICTION WASHER 50
58 1125771 RUBBER WASHER 50
59 1125772 CLICK WASHER 100
60 1214338 BRAKE KNOB 1500
61 1132922 CAMLOCK SCREW 200
63 1125775 SPRING 50
64 1125812 SCREW 50
65 1125813 SCREW 50
66 1125778 SCREW 50
67 1132925 CLICK SPRING HOLDER 150
68 1125780 CLICK SPRING 70
69 1117208 SPRING WASHER 50
70 1214343 STAR WHEEL 2000
71 1185798 HANDLE WASHER 50
72 1214345 HANDLE 3500
73 1132941 HANDLE NUT 200
74 1214346 HANDLE NUT COVER 150
75 1132930 BSC除く）SCREW 200
76 1214347 SPOOL(K) 3500
77 1214349 LEFT SIDE PLATE 2500
78 1125820 MAG DIAL 300
79 1125791 CLICK SPRING 100
80 1127720 BEARING HOUSING 1500
81 1125793 MAGNET PLATE 200
82 1116222 MAGNET 200
83 1192827 MAGNET HOLDER 200
84 1116206 SCREW 50
85 1125795 SCREW 50
86 1125796 SCREW 50
87 1125797 WASHER 50
88 1128194 BALLBEARING 800
89 1104790 RING 50
90 1125798 MAGNET PLATE 200
91 1125799 LINE GUIDE SHAFT 150
92 1132853 BALL BEARING 600
95 1133903 WASHER 50
96 1144215 BALL BEARING 800
97 1192826 SPOOL SHAFT PIN 200
98 1192828 BRAKE WEIGHT HOLDER 200
103 1214350 SPOOL COMPLETE (K) 5000
104 1214352 L/S COVER 9900

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
