【アブ純正お取り寄せパーツ：納期1ヶ月】REVO MGX THETA 2500MSH　製品コード：1517639

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO MGX THETA 2500MSH　製品コード：1517639

販売価格: 50円～7,000円(税別)

(税込: 55円～7,700円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

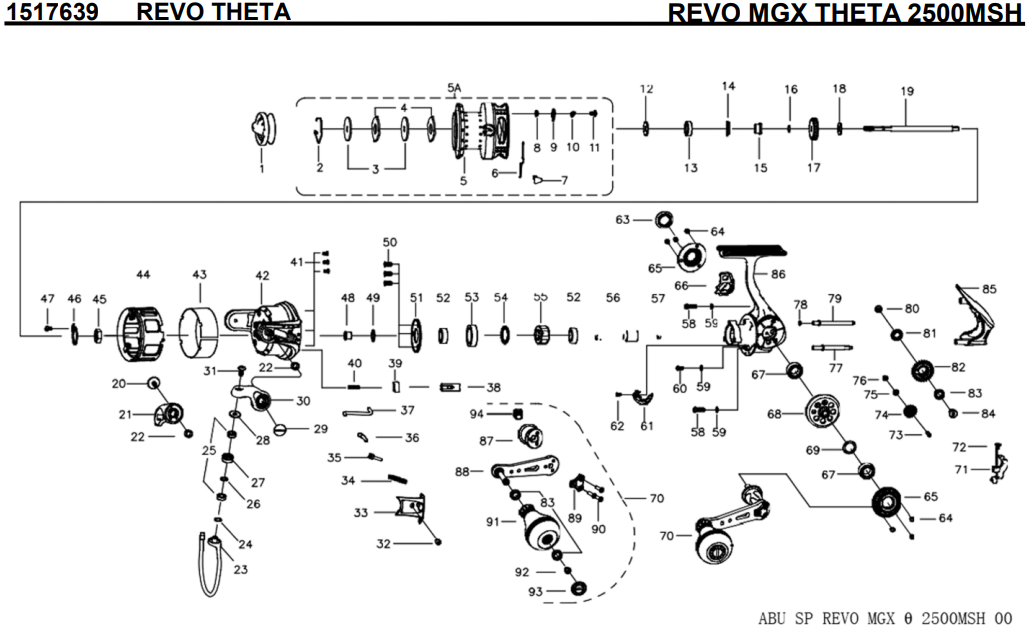

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1524392 DRAG KNOB ASSY 1500
2 1488053 STOP RING 200
3 1490269 KEY WASHER 200
4 1338816 DRAG WASHER 200
5 1524365 SPOOL 6000
5A 1524394 SPOOL ASSY 7000
6 1216569 LINE CLIP SPRING 200
7 1378771 LINE CLIP 200
8 1484856 CLICK WASHER 200
9 1241707 SPOOL CLICK 200
10 1482649 SPOOL SPRING 200
11 1524395 SCREW 200
12 1516588 SHEET WASHER 200
13 1200874 BEARING 600
14 1482651 SEAL 200
15 1516855 BEARING SLEEVE 200
16 1378774 0-RING 200
17 1482652 CLICK GEAR 300
18 1378777 SPOOL SHAFT WASHER 200
19 1516856 MAIN SHAFT 1000
20 1516857 SCREW 200
21 1516858 BAIL HOLDER 400
22 1378781 BUSHING 200
23 1516879 BAIL WIRE 1200
24 1378784 SHIM 200
25 1380228 BEARING 2500
26 1378786 LINE SLIDER WASHER 200
27 1488060 LINE ROLLER 300
28 1378846 LINE ROLLER COLLAR 200
29 1378779 SCREW 200
30 1516880 BAIL ARM 400
31 1378789 SCREW 200
32 1378790 SCREW 200
33 1524396 BAIL ARM COVER 300
34 1378849 BAIL ARM SPRING 200
35 1378793 SPRING SEAT 200
36 1378794 PIVOT LEVER 300
37 1378850 TRIP PLUNGER 200
38 1378851 ROTOR BRAKE 200
39 1516881 RUBBER SLEEVE 200
40 1378852 ROTOR BRAKE SPRING 200
41 1207341 ROTOR SCREW 200
42 1516882 ROTOR 1500
43 1516883 CARBON PLATE 600
44 1524397 ROTOR SLEEVE 800
45 1378801 ROTOR NUT 200
46 1378802 ROTOR NUT WASHER 200
47 1516884 SCREW 200
48 1404814 PINION GEAR BUSHING 200
49 1378805 WASHER 200
50 1216637 SCREW 160
51 1378857 BEARING COVER 500
52 1380233 BEARING 2500
53 1516885 BEARING SLEEVE 300
54 1516886 WASHER 200
55 1482669 IAR 2500
56 1516887 PINION GEAR 1200
57 1488072 BUSHING 200
58 1524375 SCREW 200
59 1201870 COVER SCREW WASHER 50
60 1210678 SCREW 200
61 1378859 N-R CAM 300
62 1201858 N-R LEVER SCREW 160
63 1524376 DUST CAP ASSY 500
64 1378818 SCREW 200
65 1524398 BEARING RETAINER (2REQ) 800
66 1516890 SIDE COVER 500
67 1378807 BEARING 800
68 1497483 DRIVE GEAR 2500
69 1378824 SHIM 200
70 1524399 HANDLE ASSY 6500
71 1516893 O/S SLIDER 400
72 1395731 SCREW 200
73 1516894 SCREW 200
74 1516895 TRANSFER GEAR 400
75 1516896 BUSHING 200
76 1516897 TRANSFER GEAR NUT 200
77 1516898 O/S SLIDER GUIDE 300
78 1200696 O-RING 200
79 1516899 O/S SLIDER GUIDE 300
80 1395732 SCREW 200
81 1378829 0/S GEAR BUSHING 200
82 1403859 0/S GEAR 400
83 1216643 BEARING 600
84 1378827 0/S GEAR PIN 200
85 1524400 REAR COVER 800
86 1524401 BODY ASSY 3500
87 1524402 HANDLE STAND ASSY 1500
88 1524403 HANDLE SUB-ASSY 800
89 1406321 HANDLE CAP 300
90 1406322 SCREW 200
91 1524404 T KNOB ASSY 800
92 1241728 SCREW 160
93 1406324 HANDLE KNOB CAP 500
94 1406325 CRANK SPACER 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
