【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ALX THETA 2000SH　製品コード：1530584

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ALX THETA 2000SH　製品コード：1530584

販売価格: 160円～5,000円(税別)

(税込: 176円～5,500円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

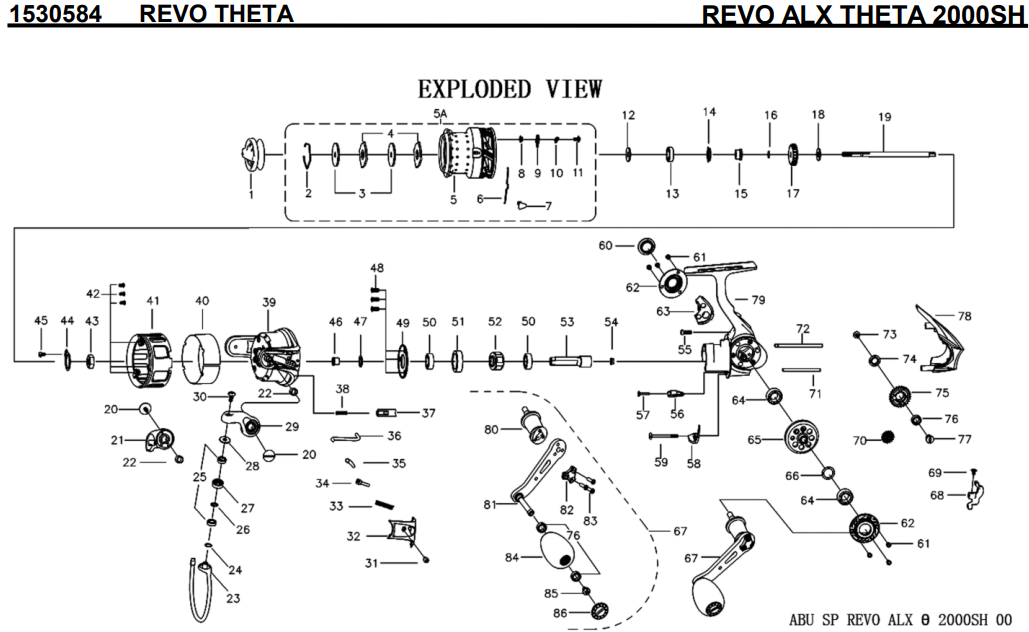

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1524126 DRAG KNOB ASSY 1500
2 1488053 STOP RING 200
3 1490269 KEY WASHER 200
4 1446957 EARED WASHER 200
5 1536261 SPOOL 4000
5A 1536262 SPOOL ASSY 5000
6 1378772 LINE CLIP SPRING 200
7 1378771 LINE CLIP 200
8 1484856 CLICK WASHER 200
9 1241707 SPOOL CLICK 200
10 1214415 SPRING 160
11 1214413 ROTOR SCREW 200
12 1516588 SHEET WASHER 200
13 1200874 BEARING 600
14 1482651 SEAL 200
15 1516855 BEARING SLEEVE 200
16 1378774 0-RING 200
17 1482652 CLICK GEAR 300
18 1378777 SPOOL SHAFT WASHER 200
19 1488102 MAIN SHAFT 800
20 1378779 SCREW 200
21 1536198 BAIL HOLDER 400
22 1378781 BUSHING 200
23 1536257 BAIL WIRE 1200
24 1378784 SHIM 200
25 1200781 BEARING 600
26 1378786 LINE SLIDER WASHER 200
27 1488060 LINE ROLLER 300
28 1516908 LINE ROLLER COLLAR 200
29 1536240 BAIL ARM 400
30 1378789 SCREW 200
31 1378790 SCREW 200
32 1524370 BAIL ARM COVER 300
33 1378792 BAIL ARM SPRING 200
34 1378793 SPRING SEAT 200
35 1378794 PIVOT LEVER 300
36 1378795 TRIP PLUNGER 200
37 1378796 ROTOR BRAKE 200
38 1378797 ROTOR BRAKE SPRING 200
39 1536258 ROTOR 1500
40 1536263 CARBON PLATE 600
41 1524387 ROTOR SLEEVE 800
42 1207341 ROTOR SCREW 200
43 1378801 ROTOR NUT 200
44 1378802 ROTOR NUT WASHER 200
45 1516884 SCREW 200
46 1404814 PINION GEAR BUSHING 200
47 1378805 WASHER 200
48 1210692 SCREW 200
49 1378806 BEARING COVER 500
50 1380233 BEARING 2500
51 1488070 BEARING SLEEVE 300
52 1490278 ONE WAY CLUTCH 2500
53 1536103 PINION GEAR 1200
54 1488072 BUSHING 200
55 1380156 SCREW 200
56 1536244 IAR COVER 300
57 1508556 IAR COVER NAIL 200
58 1488108 N-R CAM 300
59 1488074 SCREW 200
60 1536245 DUST CAP 500
61 1378818 SCREW 200
62 1536246 BEARING RETAINER (2REQ) 800
63 1536247 SIDE COVER 500
64 1200814 BEARING 800
65 1404793 DRIVE GEAR 2500
66 1378824 SHIM 200
67 1536260 HANDLE ASSY 5000
68 1409748 0/S SLIDER 400
69 1395731 SCREW 200
70 1403857 TRANSFER GEAR 400
71 1488082 O/S SLIDER GUIDE 300
72 1536249 O/S SLIDER GUIDE 300
73 1395732 SCREW 200
74 1378829 0/S GEAR BUSHING 200
75 1403867 O/S GEAR 400
76 1380241 BUSHING 200
77 1378827 0/S GEAR PIN 200
78 1536250 REAR COVER 800
79 1536251 BODY ASSY 3500
80 1536252 HANDLE STAND ASSY 1500
81 1524389 HANDLE SUB-ASSY 800
82 1406321 HANDLE CAP 300
83 1406322 SCREW 200
84 1406297 HANDLE KNOB 800
85 1241728 SCREW 160
86 1536254 HANDLE KNOB COVER 500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
