【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ALX THETA 3000MSH　製品コード：1530609

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ALX THETA 3000MSH　製品コード：1530609

販売価格: 160円～5,500円(税別)

(税込: 176円～6,050円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

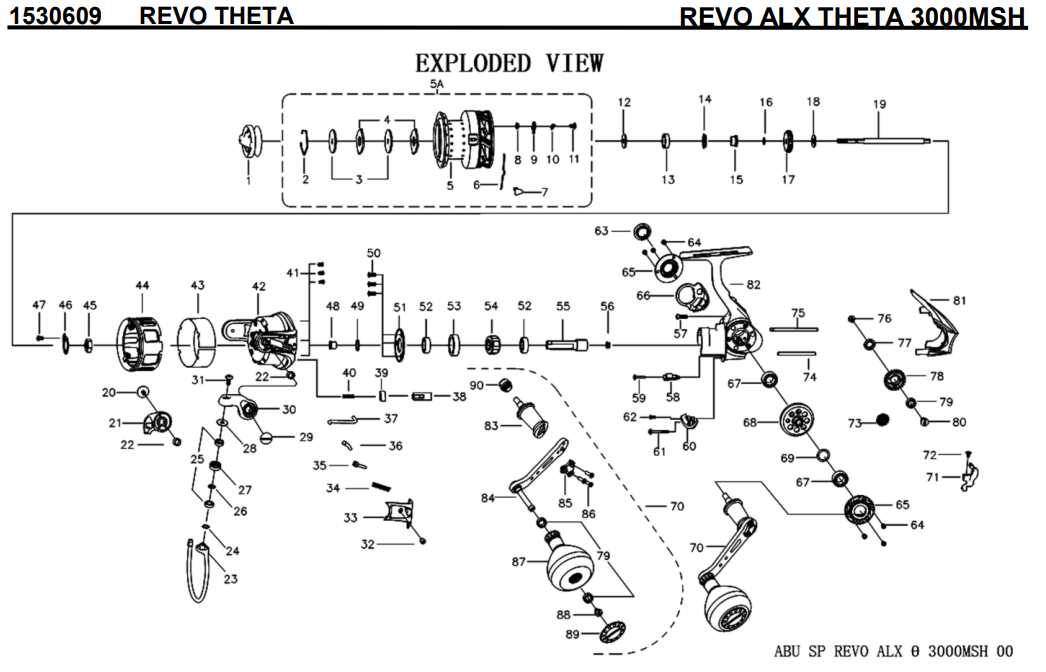

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1524392 DRAG KNOB ASSY 1500
2 1488053 STOP RING 200
3 1446956 KEY WASHER (2REQ) 200
4 1446957 EARED WASHER 200
5 1536289 SPOOL 4500
5A 1536290 SPOOL ASSY 5500
6 1216569 LINE CLIP SPRING 200
7 1378771 LINE CLIP 200
8 1484856 CLICK WASHER 200
9 1241707 SPOOL CLICK 200
10 1214415 SPRING 160
11 1214413 ROTOR SCREW 200
12 1516588 SHEET WASHER 200
13 1200874 BEARING 600
14 1482651 SEAL 200
15 1516855 BEARING SLEEVE 200
16 1378774 0-RING 200
17 1482652 CLICK GEAR 300
18 1378777 SPOOL SHAFT WASHER 200
19 1488092 MAIN SHAFT 800
20 1516857 SCREW 200
21 1536266 BAIL HOLDER 400
22 1378781 BUSHING 200
23 1536286 BAIL WIRE 1200
24 1378784 SHIM 200
25 1200781 BEARING 600
26 1378786 LINE SLIDER WASHER 200
27 1488060 LINE ROLLER 300
28 1378846 LINE ROLLER COLLAR 200
29 1378779 SCREW 200
30 1536268 BAIL ARM 400
31 1378789 SCREW 200
32 1378790 SCREW 200
33 1524415 BAIL ARM COVER 300
34 1378849 BAIL ARM SPRING 200
35 1378793 SPRING SEAT 200
36 1378794 PIVOT LEVER 300
37 1380255 TRIP PLUNGER 200
38 1378851 ROTOR BRAKE 200
39 1516881 RUBBER SLEEVE 200
40 1378852 ROTOR BRAKE SPRING 200
41 1207341 ROTOR SCREW 200
42 1536287 ROTOR 1500
43 1536288 CARBON PLATE 600
44 1524418 ROTOR SLEEVE 800
45 1378801 ROTOR NUT 200
46 1378802 ROTOR NUT WASHER 200
47 1516884 SCREW 200
48 1404814 PINION GEAR BUSHING 200
49 1378805 WASHER 200
50 1210692 SCREW 200
51 1488069 BEARING COVER 500
52 1380233 BEARING 2500
53 1488070 BEARING SLEEVE 300
54 1490278 ONE WAY CLUTCH 2500
55 1536123 PINION GEAR 1200
56 1488072 BUSHING 200
57 1200816 SCREW 200
58 1536244 IAR COVER 300
59 1490281 IAR COVER NAIL 200
60 1488086 N-R CAM 300
61 1488074 SCREW 200
62 1200808 SCREW 160
63 1536245 DUST CAP 500
64 1378818 SCREW 200
65 1536272 BEARING RETAINER (2REQ) 800
66 1536273 SIDE COVER 500
67 1200814 BEARING 800
68 1497483 DRIVE GEAR 2500
69 1378824 SHIM 200
70 1536291 HANDLE ASSY 5000
71 1409801 0/S SLIDER 400
72 1395731 SCREW 200
73 1403857 TRANSFER GEAR 400
74 1488082 O/S SLIDER GUIDE 300
75 1488081 O/S SLIDER GUIDE 300
76 1395732 SCREW 200
77 1378829 0/S GEAR BUSHING 200
78 1488087 O/S GEAR 400
79 1380241 BUSHING 200
80 1378827 0/S GEAR PIN 200
81 1536275 REAR COVER 800
82 1536276 BODY ASSY 3500
83 1490300 HANDLE STAND ASSY 1500
84 1536292 HANDLE SUB-ASSY 800
85 1406321 HANDLE CAP 300
86 1406322 SCREW 200
87 1406374 HANDLE KNOB 1000
88 1241728 SCREW 160
89 1536293 HANDLE KNOB COVER 500
90 1406325 CRANK SPACER 200
91 1406373 BUSHING 200

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
