【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ALX THETA 5000H　製品コード：1530611

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO ALX THETA 5000H　製品コード：1530611

販売価格: 160円～5,500円(税別)

(税込: 176円～6,050円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

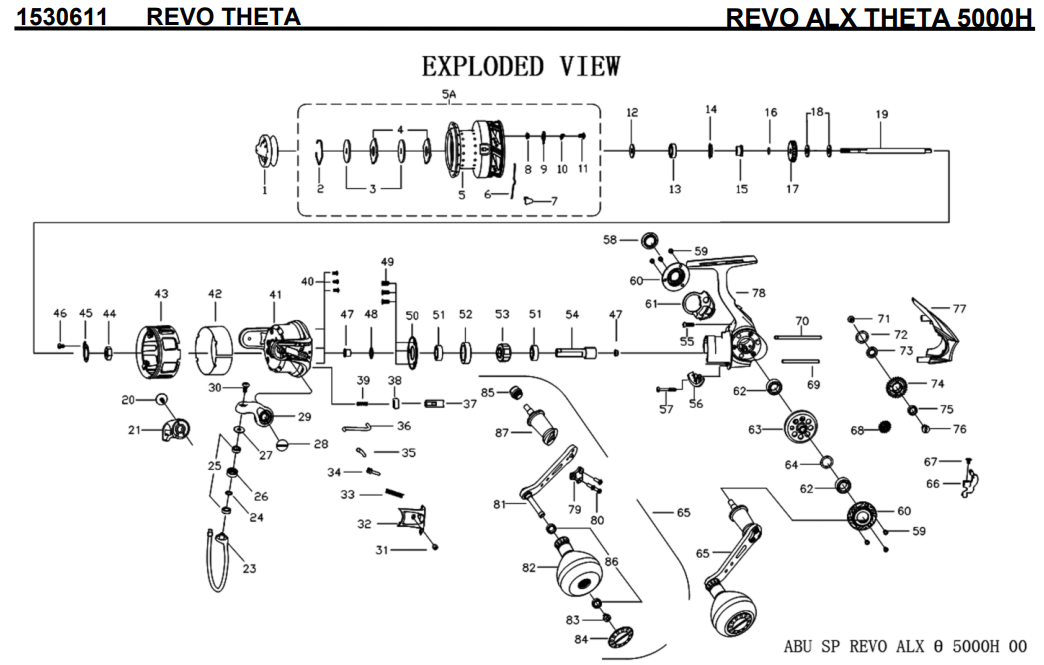

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1538228 DRAG KNOB ASSY 1500
2 1497065 STOP RING 200
3 1380264 KEY WASHER 200
4 1497066 EARED WASHER 200
5 1538229 SPOOL 4500
5A 1538230 SPOOL ASSY 5500
6 1216569 LINE CLIP SPRING 200
7 1378771 LINE CLIP 200
8 1241706 CLICK WASHER 160
9 1241707 SPOOL CLICK 200
10 1214415 SPRING 160
11 1258432 SCREW 200
12 1380270 SPACE WASHER 200
13 1200874 BEARING 600
14 1378841 SEAL 200
15 1380272 BEARING SLEEVE 300
16 1380271 0-RING 200
17 1497069 CLICK GEAR 300
18 1538270 SPOOL SHAFT WASHER(2REQ) 200
19 1497070 MAIN SHAFT 800
20 1380275 SCREW 200
21 1538232 BAIL HOLDER 400
23 1538233 BAIL WIRE ASSY 1200
24 1538234 LINE SLIDER WASHER 200
25 1216643 BEARING 600
26 1538235 LINE ROLLER 300
27 1380282 LINE ROLLER COLLAR 200
28 1380275 SCREW 200
29 1538236 BAIL ARM 400
30 1497076 SCREW 200
31 1380284 SCREW 200
32 1538237 BAIL ARM COVER 300
33 1380286 BAIL ARM SPRING 200
34 1378793 SPRING SEAT 200
35 1380287 PIVOT LEVER 300
36 1380288 TRIP PLUNGER 200
37 1380289 ROTOR BRAKE 200
38 1200696 O-RING 200
39 1380290 ROTOR BRAKE SPRING 200
40 1214413 ROTOR SCREW 200
41 1538238 ROTOR 1500
42 1538239 CARBON PLATE 600
43 1538240 ROTOR SLEEVE 800
44 1538241 ROTOR NUT 200
45 1380295 ROTOR NUT WASHER 200
46 1208991 SCREW 200
47 1497081 BUSHING 200
48 1205956 WASHER 200
49 1210692 SCREW 200
50 1380296 BEARING COVER 500
51 1380297 BEARING 2500
52 1380298 BEARING SLEEVE 300
53 1380299 ONE WAY CLUTCH 800
54 1538242 PINION GEAR 1200
55 1380301 SCREW 200
56 1380480 N-R CAM 300
57 1497082 SCREW 200
58 1538243 DUST CAP 500
59 1380303 SCREW 200
60 1538244 BEARING RETAINER (2REQ) 800
61 1538245 SIDE COVER 500
62 1200862 BEARING 800
63 1538246 DRIVE GEAR 2500
64 1200798 CLUTCH WASHER 160
65 1538247 HANDLE ASSY 5500
66 1409803 0/S SLIDER 400
67 1201875 O/S SLIDER SCREW 160
68 1403865 TRANSFER GEAR 400
69 1497089 LOWER O/S SLIDER GUIDE 300
70 1497088 UPPER O/S SLIDER GUIDE 300
71 1395732 SCREW 200
72 1393650 WASHER 200
73 1380312 0/S GEAR BUSHING 200
74 1403864 0/S GEAR 400
75 1200811 0/S GEAR BEARING 800
76 1380309 0/S GEAR PIN 200
77 1538248 REAR COVER 800
78 1538249 BODY ASSY 3500
79 1538250 HANDLE CAP 500
80 1406322 SCREW 200
81 1538251 HANDLE SUB-ASSY 800
82 1406374 HANDLE KNOB 1000
83 1241728 SCREW 160
84 1536293 HANDLE KNOB COVER 500
85 1538252 CRANK SPACER 300
86 1406373 BUSHING 200
87 1538253 HANDLE STAND ASSY 1500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
