【アブ純正お取り寄せパーツ：納期1ヶ月】REVO SP Beast 3000MSH　製品コード：1590647

【アブ純正お取り寄せパーツ：納期1ヶ月】REVO SP Beast 3000MSH　製品コード：1590647

販売価格: 160円～8,000円(税別)

(税込: 176円～8,800円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

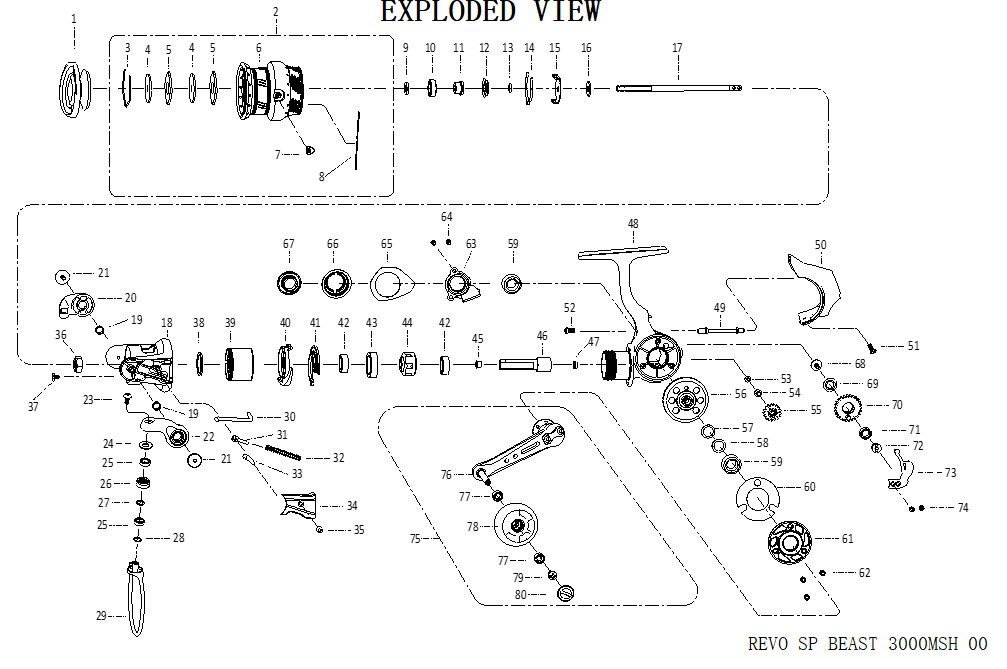

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1593622 DRAG KNOB ASSY 2000
2 1593675 SPOOL ASSY 7500
3 1482604 STOP RING 200
4 1490269 KEY WASHER 200
5 1338816 DRAG WASHER 200
6 1593676 SPOOL 6500
7 1555359 LINE CLIP 200
8 1216569 LINE CLIP SPRING 200
9 1516588 SHEET WASHER 200
10 1200874 BEARING 600
11 1516855 BEARING SLEEVE 200
12 1378774 0-RING 200
13 1482651 SEAL 200
14 1555360 SPOOL CLICK 200
15 1378765 SPOOL CLICK RETAINER 200
16 1378777 SPOOL SHAFT WASHER 200
17 1593625 MAIN SHAFT 1000
18 1593674 ROTOR 2500
19 1378781 BUSHING 200
20 1593627 BAIL HOLDER 500
21 1593572 SCREW (2REQ) 200
22 1593628 BAIL ARM 400
23 1378789 SCREW 200
24 1555368 LINE ROLLER COLLAR 200
25 1380228 BEARING 2500
26 1593629 LINE ROLLER 300
27 1378786 LINE SLIDER WASHER 200
28 1378784 SHIM 200
29 1593630 BAIL WIRE 1400
30 1593631 TRIP PLUNGER 200
31 1378793 SPRING SEAT 200
32 1378849 BAIL ARM SPRING 200
33 1378794 PIVOT LEVER 300
34 1593632 BAIL ARM COVER 200
35 1378790 SCREW 200
36 1378801 ROTOR NUT 200
37 1555372 SCREW 200
38 1378805 WASHER 200
39 1593579 BEARING COVER 400
40 1555452 N-R CAM 300
41 1555453 ROTOR BRAKE RING 200
42 1380233 BEARING 2500
43 1555378 BEARING SLEEVE 300
44 1490278 ONE WAY CLUTCH 2500
45 1404814 PINION GEAR BUSHING 200
46 1593670 PINION GEAR 1500
47 1488072 BUSHING 200
48 1593610 BODY ASSY 4500
49 1593611 O/S SLIDER GUIDE 300
50 1593612 REAR COVER 1000
51 1555384 SCREW 200
52 1593584 SCREW 200
53 1593585 SCREW 200
54 1593586 NUT 200
55 1593587 TRANSFER GEAR 500
56 1593671 DRIVE GEAR 2500
57 1484761 SHIM 200
58 1378822 SHIM 200
59 1378807 BEARING 800
60 1593666 GASKET 200
61 1593615 BEARING RETAINER 800
62 1593591 SCREW (3REQ) 200
63 1593616 SIDE COVER 300
64 1555395 SCREW (2REQ) 200
65 1593667 CARBON PLATE 300
66 1593594 CARBON RING 400
67 1593595 DUST CAP 500
68 1555399 SCREW 200
69 1378829 0/S GEAR BUSHING 200
70 1403870 O/S GEAR 400
71 1216643 BEARING 600
72 1378827 0/S GEAR PIN 200
73 1593619 O/S SLIDER 300
74 1593597 SCREW(2REQ) 200
75 1593677 HANDLE ASSY 8000
76 1593678 HANDLE STAND ASSY 4500
77 1200781 BEARING 600
78 1593645 HANDLE KNOB 1800
79 1241728 SCREW 160
80 1593637 HANDLE KNOB COVER 500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
