【アブ純正お取り寄せパーツ：納期1ヶ月】ROXANI 4000SH　製品コード：1493357

【アブ純正お取り寄せパーツ：納期1ヶ月】ROXANI 4000SH　製品コード：1493357

販売価格: 100円～5,500円(税別)

(税込: 110円～6,050円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

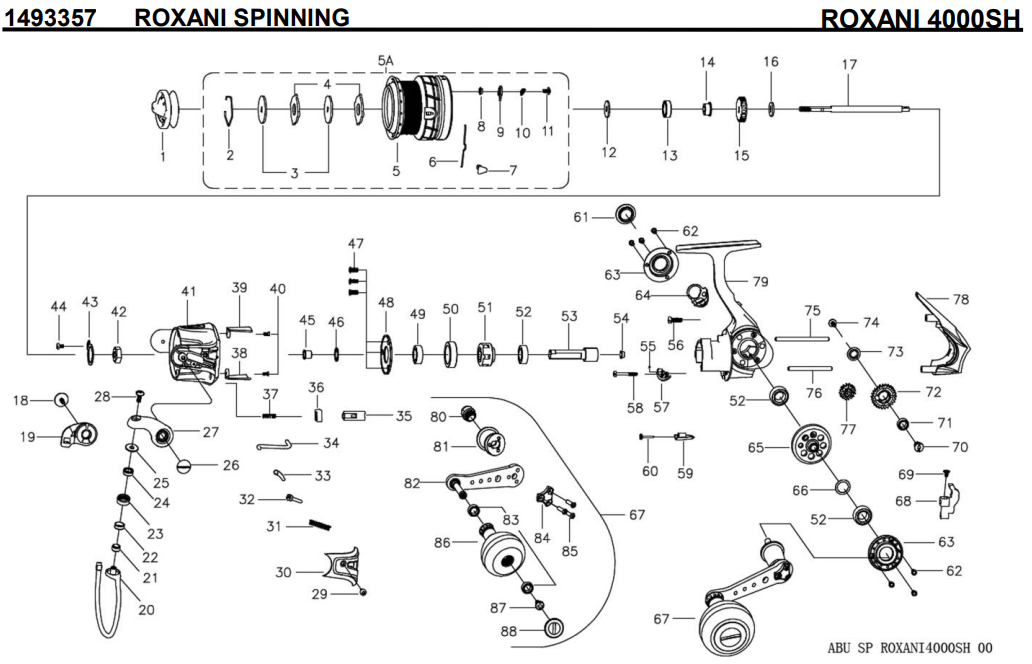

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1490288 DRAG KNOB ASSY 1500
2 1488053 STOP RING 200
3 1490269 KEY WASHER 200
4 1446957 EARED WASHER 200
5 1497529 SPOOL 4000
5A 1497530 SPOOL ASSY 5500
6 1216569 LINE CLIP SPRING 200
7 1488056 LINE CLIP 200
8 1483525 CLICK WASHER 200
9 1241707 SPOOL CLICK 200
10 1214415 SPRING 160
11 1214413 ROTOR SCREW 200
12 1201745 CLICK GEAR WASHER 100
13 1224308 BEARING 600
14 1490272 BEARING SLEEVE 200
15 1482652 CLICK GEAR 300
16 1378777 SPOOL SHAFT WASHER 200
17 1488057 MAIN SHAFT 800
18 1378779 SCREW 200
19 1497531 BAIL HOLDER 400
20 1497532 BAIL WIRE 1000
21 1380122 LOWER BUSHING 200
22 1380123 UPPER BUSHING 200
23 1488060 LINE ROLLER 300
24 1395730 BEARING 600
25 1488061 LINE ROLLER COLLAR 200
26 1488062 SCREW 200
27 1488063 BAIL ARM 400
28 1378789 SCREW 200
29 1488064 SCREW 200
30 1488065 BAIL ARM COVER 300
31 1378849 BAIL ARM SPRING 200
32 1378793 SPRING SEAT 200
33 1378794 PIVOT LEVER 300
34 1488066 TRIP PLUNGER 200
35 1378851 ROTOR BRAKE 200
36 1378853 RUBBER SLEEVE 200
37 1378852 ROTOR BRAKE SPRING 200
38 1490292 ROTOR DECORATIVE FILM 300
39 1490293 ROTOR DECORATIVE FILM 300
40 1248988 SCREW 200
41 1497533 ROTOR 2000
42 1378801 ROTOR NUT 200
43 1378802 ROTOR NUT WASHER 200
44 1378803 SCREW 200
45 1404814 PINION GEAR BUSHING 200
46 1207718 WASHER 200
47 1210692 SCREW 200
48 1495540 BEARING COVER 500
49 1380233 BEARING 2500
50 1488070 BEARING SLEEVE 300
51 1490278 ONE WAY CLUTCH 2500
52 1378807 BEARING 800
53 1490295 PINION GEAR 1200
54 1488072 BUSHING 200
55 1200745 SCREW 200
56 1200816 SCREW 200
57 1488073 N-R CAM 300
58 1488074 SCREW 200
59 1490280 IAR COVER 200
60 1490281 IAR COVER NAIL 200
61 1490282 DUST CAP 500
62 1378818 SCREW 200
63 1490296 BEARING RETAINER 800
64 1488078 SIDE COVER 500
65 1497483 DRIVE GEAR 2500
66 1378822 SHIM 200
67 1497534 HANDLE ASSY 5000
68 1409802 0/S SLIDER 400
69 1395731 SCREW 200
70 1378827 0/S GEAR PIN 200
71 1380241 BUSHING 200
72 1403870 O/S GEAR 400
73 1378829 0/S GEAR BUSHING 200
74 1395732 SCREW 200
75 1488081 O/S SLIDER GUIDE 300
76 1488082 O/S SLIDER GUIDE 300
77 1403857 TRANSFER GEAR 400
78 1497535 REAR COVER 800
79 1497536 BODY ASSY 2500
80 1406325 CRANK SPACER 200
81 1490300 HANDLE STAND ASSY 1500
82 1497537 HANDLE SUB-ASSY 1200
83 1406373 BUSHING 200
84 1406321 HANDLE CAP 300
85 1406322 SCREW 200
86 1406374 HANDLE KNOB 1000
87 1241728 SCREW 160
88 1406375 HANDLE KNOB CAP 500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
