【アブ純正お取り寄せパーツ：納期1ヶ月】AUTHORITY 10500 製品コード：1563167
| お取り寄せ部品のご注文には、ルールがございます |
・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。
・ご注文後のキャンセル・変更・返品はできません。
・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。
・メーカーに在庫のない納期未定部品はキャンセルとなります。
・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

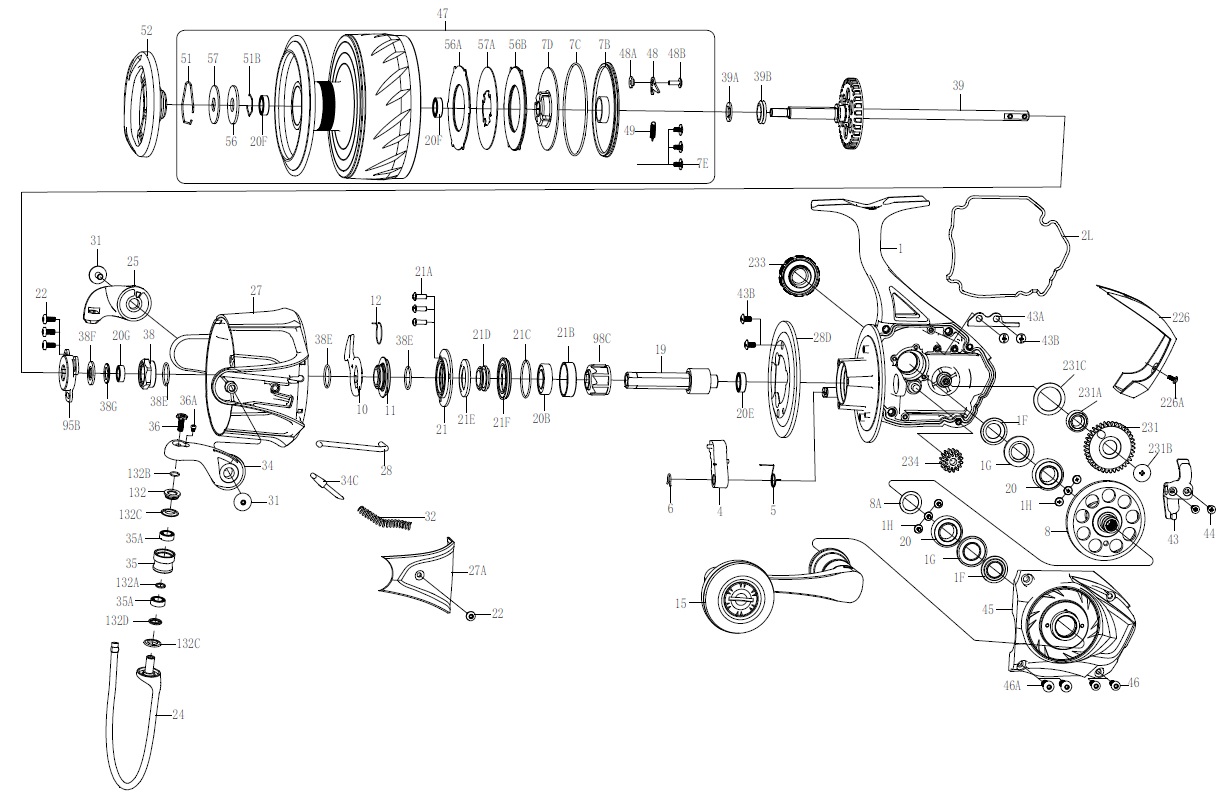

| リール部品展開図 |
| 展開図 番号 |
品番 | パーツ名 | 単価 （税抜） |
| 1H | 1489176 | Bearing Screw (6 req) | 300 |
| 1F | 1489289 | Main Gear Seal Ring(2 req) | 300 |
| 1G | 1577800 | Seal Plate(2 req) | 600 |
| 1 | 1577946 | 1-ATH10500 Housing Assembly | 8000 |
| 2L | 1577947 | 2L-ATH10500 Housing Seal ring | 1500 |
| 4 | 1489377 | 4-SSVI9500-A/R Dog | 500 |
| 5 | 1489378 | 5-SSVI9500-Dog Spring | 300 |
| 6 | 1489379 | 6-SSVI9500-Retaining Clip | 300 |
| 7C | 1577803 | O-ring | 500 |
| 7E | 1577805 | Screw (3 req) | 300 |
| 7B | 1577948 | 7B-ATH10500 Drag Washer Base | 500 |
| 7D | 1577949 | 7D-ATH10500 Spool bottom cover | 1000 |
| 8A | 1216652 | Shim | 300 |
| 8 | 1577950 | 8-ATH10500 Main Gear | 8500 |
| 10 | 1489381 | 10-SSVI9500-A/R Holder | 500 |
| 11 | 1577951 | 11-ATH10500 Bushing | 500 |
| 12 | 1489296 | Bushing Spring | 300 |
| 15 | 1577952 | 15-ATH10500 Handle Assembly | 6500 |
| 19 | 1577953 | 19-ATH10500 Pinion Gear | 5000 |
| 20 | 1577810 | Ball Bearing (2 req) | 1500 |
| 20B | 1577811 | Ball Bearing | 2500 |
| 20F | 1577813 | Ball Bearing (2 req) | 1500 |
| 20G | 1577814 | Ball Bearing | 2500 |
| 20E | 1577954 | 20E-ATH10500 Ball Bearing | 2500 |
| 21A | 1192645 | Screw (3 req) | 300 |
| 21C | 1489388 | 21C-SSVI9500-Bearing Retainer O-Ring | 500 |
| 21E | 1577819 | Pinion Gear Seal | 300 |
| 21 | 1577955 | 21-ATH10500 Bearing Retainer | 500 |
| 21B | 1577956 | 21B-ATH10500 Collar | 300 |
| 21D | 1577957 | 21D-ATH10500 Seal Holder | 1000 |
| 36A | 1577832 | Bail Stud Screw | 300 |
| 38 | 1577833 | Rotor Nut | 300 |
| 39A | 1577837 | Thrust Washer | 300 |
| 39B | 1577838 | Shaft Seal | 300 |
| 39 | 1577966 | 39-ATH10500 Main Shaft Assembly | 2000 |
| 43B | 1489213 | Plate Screw (5 req) | 300 |
| 43 | 1577967 | 43-ATH10500 Crosswind Block | 500 |
| 43A | 1577968 | 43A-ATH10500 Crosswind Block Plate | 300 |
| 44 | 1489361 | 44-SSVI9500-Crosswind Block Screw (2req) | 300 |
| 46 | 1577842 | Housing Cover Screw (4 req) | 300 |
| 46A | 1577970 | 46A-ATH10500 Housing Cover Screw | 300 |
| 47 | 1577971 | 47-ATH10500 Spool Assembly | 14500 |
| 48 | 1577844 | Click Tongue | 300 |
| 48B | 1577845 | Spool Click Screw | 300 |
| 49 | 1211627 | 49-5000SG CLICK TONGUE SPRING | 300 |
| 51 | 1308112 | Drag Retaining Ring | 300 |
| 51B | 1577846 | Drag Retaining Ring | 300 |
| 52 | 1577972 | 52-ATH10500 Drag Knob Assembly | 1800 |
| 56 | 1577848 | Drag Washer | 2500 |
| 56A | 1577973 | 56A-ATH10500 Drag Washer | 1500 |
| 56B | 1577974 | 56B-ATH10500 Drag Washer | 2000 |
| 57 | 1489330 | Keyed Washer | 300 |
| 57A | 1577975 | 57A-ATH10500 Keyed Washer | 300 |
| 95B | 1577852 | Rotor Locking Plate | 300 |
| 98C | 1489332 | Clutch/Sleeve Assembly | 3000 |
| 132A | 1577854 | Line Roller Bushing | 500 |
| 132B | 1577855 | O-Ring | 300 |
| 132C | 1577856 | O-Ring (2 req) | 300 |
| 132 | 1577976 | 132-ATH10500 Roller Washer | 300 |
| 132D | 1577977 | 132D-ATH10500 Roller Washer | 300 |
| 226A | 1577858 | Rear Cover Screw | 300 |
| 226 | 1577978 | 226-ATH10500 Rear Cover | 1000 |
| 231B | 1489372 | 231B-SSVI9500-Crosswind Gear Screw | 300 |
| 231A | 1577861 | Crosswind Gear Bearing | 1200 |
| 231 | 1577979 | 231-ATH10500 Crosswind Gear Assembly | 1500 |
| 231C | 1577980 | 231C-ATH10500 Crosswind Gear Washer | 300 |
| 233 | 1577981 | 233-ATH10500 Bearing Cover Assembly | 1000 |
| 234 | 1577982 | 234-ATH10500 Transfer Gear | 1500 |
* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
| ご注文方法 |
（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。
※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。
※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。
純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts
| ご注文ができない部品について |
・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php
・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/
・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。
・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。
・釣竿や用品など、リール関係以外の部品。
