【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 4500HS　製品コード：1545763

【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 4500HS　製品コード：1545763

販売価格: 50円～6,500円(税別)

(税込: 55円～7,150円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

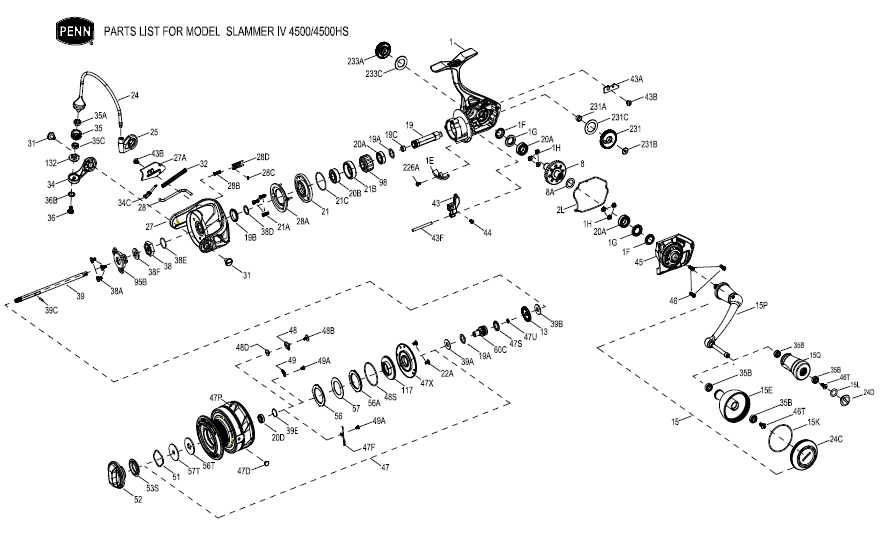

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1E 1418954 1E Body Slope 300
1F 1418955 1F Body Ball Bearing Seal 300
1G 1418956 1G Body Side Seal Lock Plate 600
1H 1418957 1H-SLA3500 Body Side Screw 200
1 1559254 Body Assembly 6000
2L 1559194 Seal 500
8A 1257352 SHIM 160
8 1559172 Drive Gear 4500
13 1418974 13 Click Gear 500
15L 1417804 HANDLE KNOB SEAL 200
15K 1418968 15K Handle Knob Cap Seal 600
15P 1422394 Handle Arm 2500
15E 1559196 Handle Knob 2000
15Q 1559197 Handle Knob Assembly 2000
15 1559255 Handle Assembly 6500
19A 1277424 19 A PINION GEAR WASHER 300
19C 1418978 19C Pinion Gear Bushing 300
19B 1559218 Seal 500
19 1559256 Pinion Gear 3500
20B 1385531 20B Sealed Ball Bearing 2500
20A 1385532 20A Sealed Ball Bearing 2000
20D 1385604 20D Sealed Ball Bearing 2500
21B 1385535 21B Pinion Ball Bearing Collar 300
21 1418979 21 Ball Bearing Retainer 500
21A 1418980 21A Retainer Screw(3req.) 300
21C 1418981 21C Body Head Seal 200
22A 1418982 22A-SLA3500 Drag Cover Screw 200
24D 1417806 24C Handle Knob Cap 1000
24 1559240 One Piece Bail 2500
24C 1559257 Handle Knob Cap 800
25 1385539 25 Bail Holder 500
27 1559241 Rotor 3500
27A 1559242 Rotor Cover 300
28B 1346982 SPRING 200
28D 1385545 28D Rotor Brake 600
28C 1385547 28D Rotor Brake Seal 300
28A 1418967 28D Rotor Brake 300
28 1559243 Rotor Trip Lever 300
31 1276936 31 Bail Arm Screw 300
32 1385549 32 Bail Spring 300
34 1385550 34 Bail Arm 600
34C 1385551 34C Pivot Arm 300
35B 1418393 35B Ball Bearing(2req.) 1000
35A 1474155 Line Roller Bushing 500
35C 1525199 35C BEARING 2000
35 1559204 Line Roller 1000
36 1277061 36 Line Roller Screw 300
36B 1417809 BAIL ARM SCREW WASHER 200
38A 1119121 SCREW 50
38E 1418958 PINION GEAR SEAL 200
38F 1418959 38F Rotor-Main Shaft Seal 300
38 1418993 38 Rotor Nut 300
38D 1559205 Washer 300
39B 1422917 Washer 300
39C 1559217 Pin 300
39E 1559220 Retainer 300
39 1559244 Main Shaft 2000
39A 1559275 Washer 300
43F 1385563 Guide Shaft 300
43 1418996 Oscillation Slider 800
43A 1418997 43A Slider Retainer Plate 300
43B 1559161 Screw 300
44 1525911 Screw 300
45 1559258 Body Cover Assembly 2000
46T 1341500 A/R BUTTON SCREW 300
46 1385567 BODY COVER SCREW 200
47D 1276953 47D Line Clip 300
47F 1419068 LINE CLIP RETAINER 200
47S 1494699 Seal 300
47U 1494700 Seal 300
47X 1559221 Drag Cover 1000
47 1559259 47-SLAIV4500HS SPOOL ASSEMBLY 6000
47P 1559260 Spool 3000
48D 1385579 SPOOL CLICKER SPACER RING 200
48 1419069 SPOOL CLICK PLATE 300
48S 1559211 Seal 500
48B 1559212 Screw 300
49 1259579 SPRING 200
49A 1559283 Screw 300
51 1277085 DRAG WASHER RETAINER (051 SSV5500) 300
52 1559900 52 Drag Knob Assembly 1800
53S 1385583 53S Drag Knob Seal 300
56T 1277089 DRAG FRICTION WASHER 500
56 1418961 56 Drag Friction Washer 2000
56A 1418962 56A Drag Friction Washer 2000
57T 1276985 57T Keyed Drag Washer 300
57 1419008 57 Keyed Drag Washer 500
60C 1559214 Spool Support Sleeve 500
95B 1419009 ROTOR NUT LOCKING PLATE 500
98 1276966 98-SSV3500 Clutch / Sleeve Assembly 3000
117 1559215 Drag Drive Plate 1500
132 1474156 132 LINE ROLLER COLLAR 300
226A 1525914 226A SCREW 300
231B 1307857 231B Oscillation Gear Screw 300
231A 1385595 O/S GEAR BUSHING 300
231 1419014 231 Oscillation Gear 1600
231C 1525915 Oscillation Gear Washer 300
233C 1419016 233C Handle Cap Seal 600
233A 1559216 Handle Cap 1000

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
