【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 5500　製品コード：1545764

【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 5500　製品コード：1545764

販売価格: 50円～6,500円(税別)

(税込: 55円～7,150円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

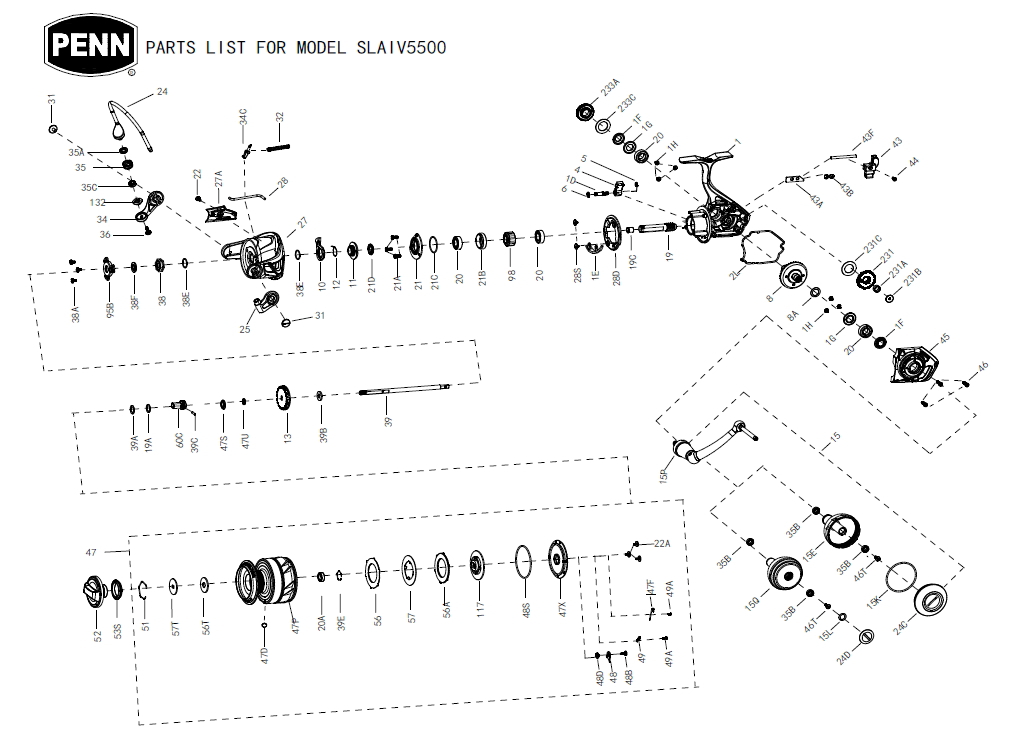

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1D 1277140 A/R PAWL POST 400
1H 1418957 1H-SLA3500 Body Side Screw 200
1F 1419019 Body Side Seal 600
1G 1419020 Body Side Seal Lock Plate 600
1E 1419026 SLA5500 BODY SLOPE 300
1 1559261 Body Assembly 6000
2L 1419035 SLA5500 BODY SEAL 1200
4 1339473 CLA5000 A/R PAWL 500
5 1339474 PAWL 300
6 1277144 RETAINER CLIP 200
8A 1277037 8A-SSV5500 DRIVE GEAR SHIM WASHER 400
8 1419034 SLA5500 Drive Gear 4500
10 1339476 CLA5000 A/R PAWL HOLDER 500
11 1559262 A/R Bushing 500
12 1339487 A/R 300
13 1419053 CLICK 1500
15K 1419073 HANDLE KNOB CAP SEAL 600
15P 1422395 HANDLE ARM 2000
15L 1447871 Handle Knob Seal 300
15 1559263 Handle Assembly 6500
15E 1559264 Handle Knob 2000
15Q 1559265 Handle Knob Assembly 2000
19A 1277424 19 A PINION GEAR WASHER 300
19 1419022 SLA5500 Pinion Gear 3500
19C 1419023 PINION 200
20 1308090 Ball Bearing 2000
20A 1385530 CLA3000 SEALED BALL BEARING 2000
21A 1277154 PINION RETAINER SCREW 200
21C 1385684 O RING 200
21B 1419024 PINION 500
21 1559266 Ball Bearing Retainer 500
21D 1559267 Seal 300
22 1276928 22 Rotor Cover Screw 300
22A 1496533 Screw 300
24D 1417808 24C-CLA5000 HANDLE KNOB CAP 600
24 1559268 One Piece Bail 3000
24C 1559269 Handle Knob Cap 800
25 1339500 BAIL 500
27 1559270 Rotor 3500
27A 1559271 Rotor Cover 300
28D 1339509 CLA5000 ROTOR BRAKE 500
28S 1339512 ROTOR BRAKE SCREW 200
28 1559272 Rotor Trip Lever 300
31 1277055 BAIL ARM SCREW 600
32 1389467 BAIL SPRING 300
34C 1389469 PIVOT ARM 300
34 1525241 34 BAIL ARM 1000
35B 1377606 LINE ROLLER BALL BEARING 2000
35 1457403 LINE ROLLER 1000
35A 1457404 LINE ROLLER BUSHING 500
35C 1559273 Ball Bearing 2000
36 1422399 LINE ROLLER SCREW 200
38A 1126326 SCREW 50
38E 1418958 PINION GEAR SEAL 200
38 1419051 ROTOR NUT 300
38F 1419052 ROTOR-MAIN SHAFT SEAL 300
39B 1277067 MAIN SHAFT WASHER 200
39 1559274 Main Shaft 2500
39A 1559275 Washer 300
39C 1559276 Pin 300
39E 1559277 Lock Spring 300
43A 1339536 O/S SLIDER GUIDE 300
43F 1339537 CLA5000 0/S SLIDER GUIDE SHAFT 600
43 1419030 SLA5500 OSCILLATION SLIDER 800
43B 1559161 Screw 300
44 1277072 MAIN SHAFT SCREW 200
45 1559278 Body Cover Assembly 2000
46T 1277046 ROTOR COVER SCREW 200
46 1277074 BODY COVER SCREW 200
47D 1259574 Line Hook 300
47F 1419067 SLA55000 LINE CLIP RETAINER 200
47U 1525247 Seal 300
47 1559279 47-SLAIV5500 SPOOL ASSEMBLY 6500
47P 1559280 Spool 4000
47S 1559281 Seal 300
47X 1559282 Drag Cover 1000
48S 1276958 48S Drag Cover Seal 300
48D 1385579 SPOOL CLICKER SPACER RING 200
48 1419069 SPOOL CLICK PLATE 300
48B 1419156 48B Spool Clicker Spring Screw 300
49 1385580 CLA3000 SPOOL CLICK SPRING 200
49A 1559283 Screw 300
51 1277085 DRAG WASHER RETAINER (051 SSV5500) 300
52 1559284 Drag Knob Assembly 1500
53S 1339555 DRAG KNOB SEAL 300
56T 1277089 DRAG FRICTION WASHER 500
56 1419060 DRAG FRICTION WASHER 2500
56A 1419062 56-SLA5500 Drag Friction Washer 2500
57T 1419058 KEYED DRAG WASHER 300
57 1559285 Keyed Drag Washer 500
60C 1559286 Spool Support Sleeve 500
95B 1419009 ROTOR NUT LOCKING PLATE 500
98 1277094 CLUTCH / SLEEVE ASSEMBLY 3000
117 1559287 Drag Drive Plate 1500
132 1457405 LINE ROLLER COLLAR 300
231C 1339525 CLA5000 SPOOL ADJUST WASHER 200
231A 1339566 O/S GEAR BUSHING 300
231 1419021 SLA5500 OSCILLATION GEAR 1000
231B 1525918 Screw 300
233C 1419076 HANDLE CAP SEAL 600
233A 1559288 Handle Cap 1000

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。


　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・アブのHPで、修理専用の記載のある部品。
https://pfj-parts.com/
※パーツリスト（製造終了）のモデルでも部品の在庫があった場合はご注文可能です。

・釣竿や用品など、リール関係以外の部品。
