【アブ純正お取り寄せパーツ：納期1ヶ月】Superior 5000H　製品コード：1500962

【アブ純正お取り寄せパーツ：納期1ヶ月】Superior 5000H　製品コード：1500962

販売価格: 160円～4,500円(税別)

(税込: 176円～4,950円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

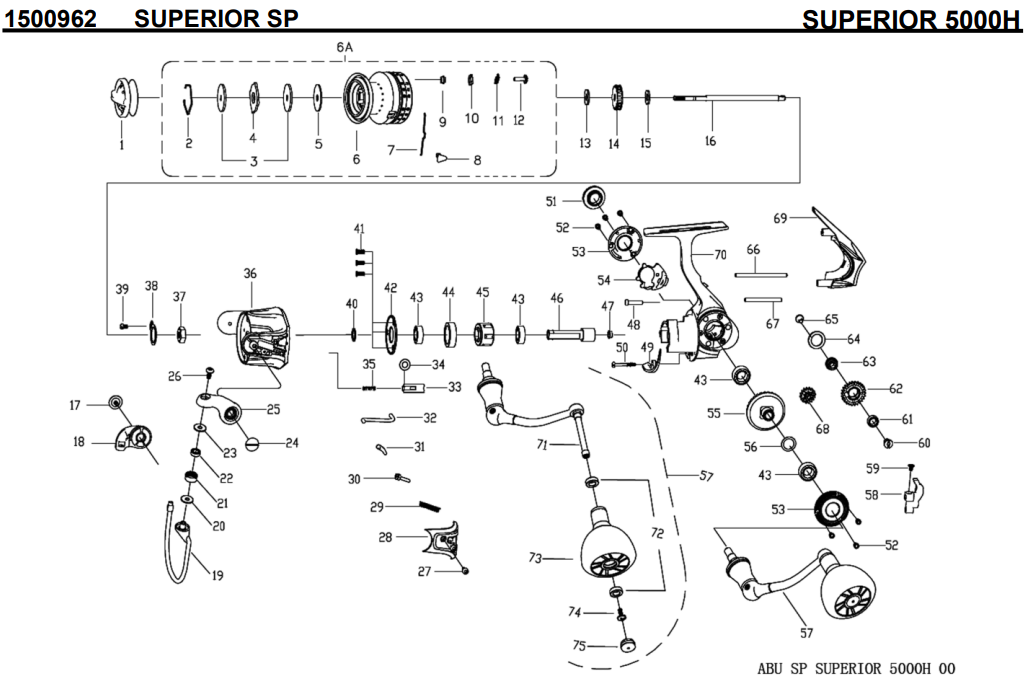

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1508612 DRAG KNOB ASSY 1000
2 1497065 STOP RING 200
3 1380264 KEY WASHER 200
4 1497066 EARED WASHER 200
5 1393639 DRAG WASHER 300
6 1508613 SPOOL 3000
6A 1508614 SPOOL ASSY 4500
7 1216569 LINE CLIP SPRING 200
8 1488056 LINE CLIP 200
9 1241706 CLICK WASHER 160
10 1241707 SPOOL CLICK 200
11 1214415 SPRING 160
12 1258432 SCREW 200
13 1380270 SPACE WASHER 200
14 1497069 CLICK GEAR 300
15 1380273 SPOOL SHAFT WASHER 200
16 1497070 MAIN SHAFT 800
17 1497071 SCREW 200
18 1508615 BAIL HOLDER 400
19 1508616 BAIL WIRE ASSY 1000
20 1206642 SHEET WASHER 200
21 1508617 LINE ROLLER 300
22 1508618 BUSHING 200
23 1508619 LINE ROLLER COLLAR 200
24 1497071 SCREW 200
25 1508620 BAIL ARM 400
26 1378789 SCREW 200
27 1497077 SCREW 200
28 1508621 BAIL ARM COVER 300
29 1380286 BAIL ARM SPRING 200
30 1378793 SPRING SEAT 200
31 1380287 PIVOT LEVER 300
32 1497079 TRIP PLUNGER 200
33 1380289 ROTOR BRAKE 200
34 1403862 RUBBER SLEEVE 200
35 1380290 ROTOR BRAKE SPRING 200
36 1508622 ROTOR 2000
37 1380294 ROTOR NUT 200
38 1380295 ROTOR NUT WASHER 200
39 1200794 SCREW 200
40 1205956 WASHER 200
41 1210692 SCREW 200
42 1380296 BEARING COVER 500
43 1224305 BEARING 600
44 1380298 BEARING SLEEVE 300
45 1380299 ONE WAY CLUTCH 800
46 1393645 PINION GEAR 1200
47 1497081 BUSHING 200
48 1380301 SCREW 200
49 1380480 N-R CAM 300
50 1497082 SCREW 200
51 1508623 DUST CAP 500
52 1380303 SCREW 200
53 1508624 BEARING RETAINER (2REQ) 600
54 1508625 SIDE COVER 500
55 1497086 DRIVE GEAR 1500
56 1200798 CLUTCH WASHER 160
57 1508626 HANDLE ASSY 2500
58 1409803 0/S SLIDER 400
59 1201875 O/S SLIDER SCREW 160
60 1380309 0/S GEAR PIN 200
61 1200811 0/S GEAR BEARING 800
62 1403864 0/S GEAR 400
63 1380312 0/S GEAR BUSHING 200
64 1393650 WASHER 200
65 1395732 SCREW 200
66 1497088 UPPER O/S SLIDER GUIDE 300
67 1497089 LOWER O/S SLIDER GUIDE 300
68 1403865 TRANSFER GEAR 400
69 1508627 REAR COVER 800
70 1508628 BODY ASSY 3000
71 1508629 HANDLE SUB-ASSY 1500
72 1406373 BUSHING 200
73 1497093 T KNOB 600
74 1241728 SCREW 160
75 1497094 HANDLE KNOB COVER 300

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
