【アブ純正お取り寄せパーツ：納期1ヶ月】OCEANFIELD 5000S　製品コード：1395570

【アブ純正お取り寄せパーツ：納期1ヶ月】OCEANFIELD 5000S　製品コード：1395570

販売価格: 50円～5,500円(税別)

(税込: 55円～6,050円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

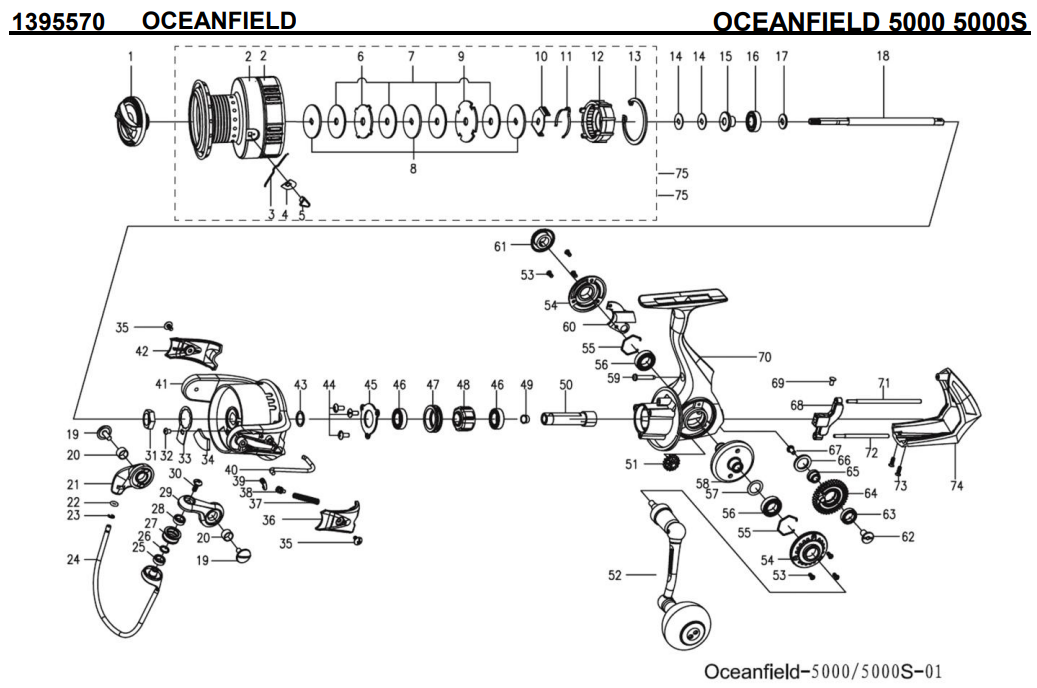

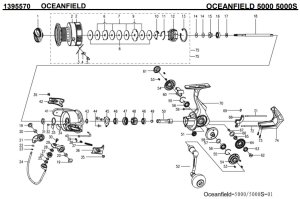

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1 1275617 DRAG KNOB ASSY 1800
2 1408153 SPOOL 4000
2 1408154 SPARE SPOOL 4000
3 1257275 LINE CLIP SPRING 200
4 1259476 LINE CLIP WASHER 160
5 1252739 LINE CLIP 200
6 1126366 EARED WASHER 60
7 1126368 WASHER 110
8 1126367 KEY WASHER 60
9 1126369 EARED WASHER 60
10 1257276 CLICKER HOLDER 200
11 1257277 SPOOL CLICKER 200
12 1257278 SPOOL BOTTOM 300
13 1252696 RETAINING CLIP 160
14 1178953 WASHER 160
14 1178954 SPARE WASHER 160
15 1257330 MAINSHAFT SLEEVE 300
16 1275619 POM BUSHING 250
17 1257331 MAINSHAFT WASHER 160
18 1257332 MAIN SHAFT 800
19 1188295 SCREW 160
20 1188283 BUSHING 160
21 1364833 BAIL HOLDER 400
22 1252708 O-RING 160
23 1252707 E-CLIP 160
24 1409993 BAIL ASSY 1000
25 1111909 BUSHING 160
26 1110165 WASHER 50
27 1259426 LINE ROLLER 400
28 1259427 BALL BEARING 600
29 1408152 BAIL ARM 400
30 1126429 SCREW 50
31 1259429 ROTOR NUT 160
32 1126258 SCREW 50
33 1257337 ROTOR SET PLATE 160
34 1257338 BALANCE WEIGHT 160
35 1092845 SCREW 50
36 1257339 BAIL ARM COVER 300
37 1257340 TRIP SPRING 160
38 1126272 BAIL SLIDER 100
39 1252713 TRIP LINKAGE 160
40 1252712 TRIP BAR 160
41 1408155 ROTER 1500
42 1257342 BAIL HOLDER COVER 300
43 1257343 WASHER 160
44 1126351 SCREW 50
45 1126352 BALL BEARING RETAINER 100
46 1259432 BALL BEARING 800
47 1257344 BEARING HOLDER 400
48 1257345 CLUTCH ASSEMBLY 800
49 1259433 BUSHING 160
50 1259434 PINION 500
51 1224016 DOUBLE GEAR 300
52 1408149 HANDLE COMPLETE 3000
53 1252723 SCREW 160
54 1257350 BODY TRIM 300
55 1257351 C-CLIP 160
56 1126394 BALL BEARING 600
57 1257352 SHIM 160
58 1257353 DRIVE GEAR 800
59 1257354 SCREW 160
60 1409994 OSCILLATION COVER 300
61 1408151 DUST CAP 300
62 1257356 SCREW 160
63 1222202 BUSHING 200
64 1126406 O/S GEAR 330
65 1257357 RETAINER POLE 200
66 1257358 WASHER 160
67 1257359 SCREW 160
68 1257360 OSCILLATION GEAR 300
69 1126275 SCREW 50
70 1409995 GEAR BOX 2500
71 1257362 OSCILLATION GUIDE 200
72 1257363 OSCILLATION GUIDE 200
73 1126385 SCREW 160
74 1409996 BODY COVER 1000
75 1415909 SPOOL ASSEMBLY 5500
75 1415910 SPARE SPOOL ASSEMBLY 5500

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
