【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 10500　製品コード：1545771

【アブ純正お取り寄せパーツ：納期1ヶ月】SLAMMER IV 10500　製品コード：1545771

販売価格: 200円～9,000円(税別)

(税込: 220円～9,900円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
返品特約に関する重要事項
お問い合わせ
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

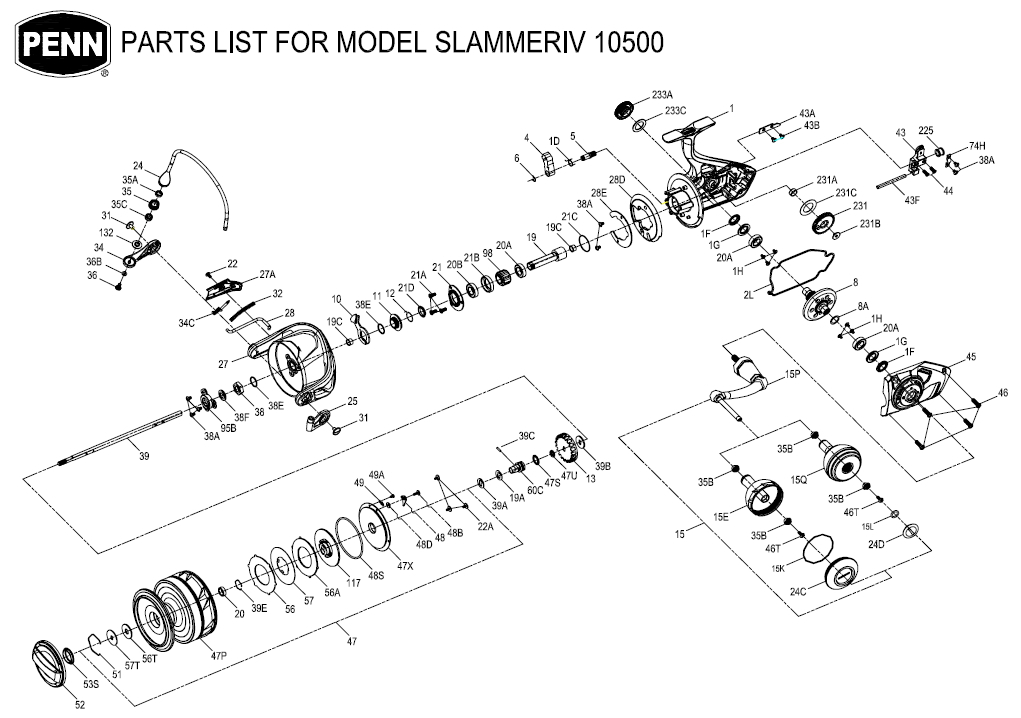

　リール部品展開図




展開図
番号		 品番 パーツ名 単価
（税抜）
1D 1277252 1D A/R PAWL POST 500
1H 1418957 1H-SLA3500 Body Side Screw 200
1G 1419082 BODY SIDE SEAL LOCK PLATE 600
1F 1419083 BODY SIDE SEAL 600
1 1559397 Body Assembly 8000
2L 1419124 2L Body Seal 1200
4 1277294 4 A/R Pawl 500
5 1277255 5 A/R Pawl Spring 300
6 1277256 6 Retainer Clip 300
8A 1277146 8A Drive Gear Shim Washer 300
8 1419125 8-SLA9500 Driver Gear 4500
10 1419126 10 A/R Pawl Holder 500
11 1559343 A/R Bushing 500
12 1309001 A/R BUSHING SPRING 300
13 1419127 13 Spool Click Gear 2000
15L 1417804 HANDLE KNOB SEAL 200
15Q 1418244 15E-CLA6000 HANDLE KNOB 1500
15K 1419073 HANDLE KNOB CAP SEAL 600
15P 1422397 Handle Arm 2500
15E 1559264 Handle Knob 2000
15 1559398 Handle Assembly 6500
19 1419129 19-SLA9500 Pinion Gear 3500
19C 1419130 19C Pinion Gear Bushing 300
19A 1559399 Washer 300
20A 1277152 BALL BEARING 2000
20 1385530 CLA3000 SEALED BALL BEARING 2000
20B 1422398 20B Sealed Ball Bearing 2500
21A 1277154 PINION RETAINER SCREW 200
21C 1385684 O RING 200
21B 1419132 21B Pinion Bearing Collar 300
21D 1559346 Body Head Seal 1000
21 1559400 Ball Bearing Retainer 500
22 1277046 ROTOR COVER SCREW 200
22A 1418982 22A-SLA3500 Drag Cover Screw 200
24D 1417808 24C-CLA5000 HANDLE KNOB CAP 600
24C 1559269 Handle Knob Cap 800
24 1559401 One Piece Bail 3500
25 1385663 BAIL HOLDER 500
27 1559402 Rotor 4500
27A 1559403 Rotor Cover 300
28E 1294662 28E Rotor Brake Cover 300
28D 1419140 28D Rotor Brake 300
28 1559404 Rotor Trip Lever 300
31 1277055 BAIL ARM SCREW 600
32 1419141 32 Bail Spring 300
34C 1277164 PIVOT ARM 300
34 1385667 BAIL ARM 1500
35B 1277060 35A-SSV5500 LINE ROLLER BALL BEARING 1500
35 1277165 35-SSV7500 LINE ROLLER 1000
35A 1419050 35A-SLA5500 LINE ROLLER BUSHING 500
35C 1559273 Ball Bearing 2000
36B 1417809 BAIL ARM SCREW WASHER 200
36 1422399 LINE ROLLER SCREW 200
38A 1277063 Rotor Nut Lock Plate Screw 200
38E 1418958 PINION GEAR SEAL 200
38 1419103 ROTOR NUT 300
38F 1419143 38F Main shaft Seal 300
39B 1422994 39B Washer 300
39E 1559277 Lock Spring 300
39 1559405 Main Shaft 3000
39A 1559406 Spool Adjust Washer 300
39C 1559407 Main Shaft Dowel 300
43B 1277063 Rotor Nut Lock Plate Screw 200
43A 1277273 43A Oscillation Slider Guide 300
43 1419145 43 Oscillation Slider 500
43F 1419146 43F Guide Shaft 1000
44 1277174 44 Main Shaft Screw (2 req) 300
45 1559408 Body Cover Assembly 2500
46 1277275 46 Body Cover Screw (4 req) 300
46T 1341500 A/R BUTTON SCREW 300
47 1559409 47-SLAIV10500 SPOOL ASSEMBLY 9000
47P 1559410 Spool 5500
47S 1559411 Seal 300
47U 1559412 Seal 300
47X 1559413 Drag Cover 1000
48 1419155 48 Spool Clicker 300
48B 1419156 48B Spool Clicker Spring Screw 300
48D 1422400 48D Spool Clicker Spacer Ring 300
48S 1559414 Seal 500
49 1419157 49 Spool Click Spring 300
49A 1419158 49A Spool Click Spring Screw 300
51 1277085 DRAG WASHER RETAINER (051 SSV5500) 300
52 1559415 Drag Knob Assembly 1800
53S 1293252 53S Drag Knob Seal 500
56T 1277089 DRAG FRICTION WASHER 500
56 1415388 56 DRAG WASHER ASM SINGLE SIDE 2500
56A 1415389 56A DRAG WASHER ASM DOUBLE SIDE 2500
57T 1419058 KEYED DRAG WASHER 300
57 1559416 Keyed Drag Washer 500
60C 1559417 Spool Support Sleeve 500
74H 1422401 74H Rear Bushing Plate 500
95B 1419114 ROTOR NUT LOCKING PLATE 500
98 1277190 CLUTCH/SLEEVE ASSEMBLY 3000
117 1559418 Drag Drive Plate 1500
132 1419163 132-SLA9500 LINE ROLLER COLLAR 300
225 1419164 225 Rear Bushing 300
231 1419166 231 Oscillation Gear 1600
231A 1419167 231A Oscillation Gear Bushing 1200
231B 1419168 231B Oscillation Gear Screw 300
231C 1422489 231C Washer 300
233C 1419170 233C Handle Cap Washer 300
233A 1559419 Handle Cap 1000

* 修理専用の記載のあるものは部品販売をおこなっておりません。修理お預りにて対応となります。
